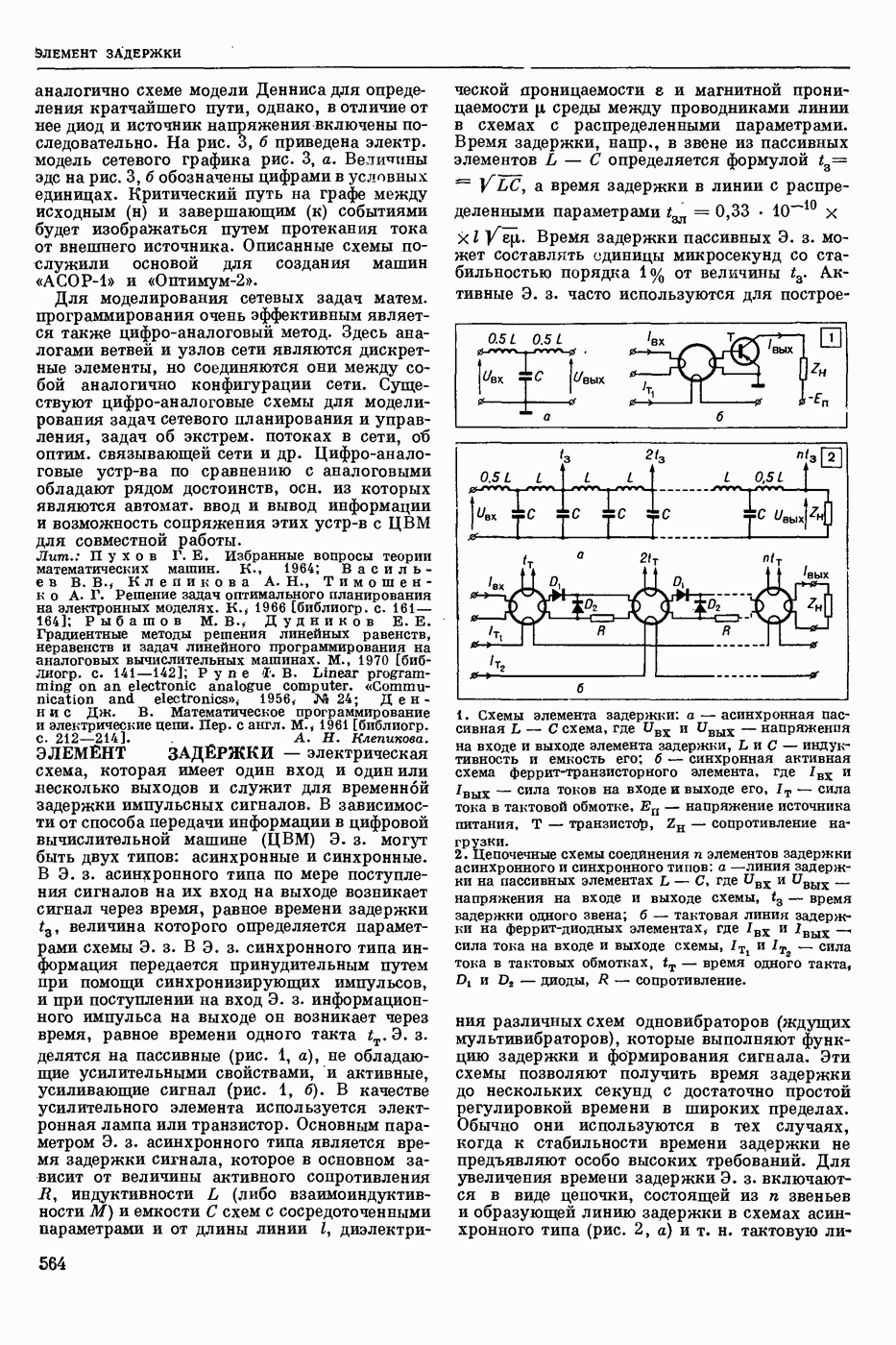

ЭЛЕМЕНТ ЗАДЕРЖКИ

— электрическая схема, которая имеет один вход и один или несколько выходов и служит для временной задержки импульсных сигналов. В зависимости от способа передачи информации в цифровой вычислительной машине (ЦВМ) Э. з. могут быть двух типов: асинхронные и синхронные. В Э. з. асинхронного типа по мере поступления сигналов на их вход на выходе возникает сигнал через время, равное времени задержки величина которого определяется параметрами схемы Э. з. В Э. з. синхронного типа информация передается принудительным путем при помощи синхронизирующих импульсов, и при поступлении на вход Э. з. информационного импульса на выходе он возникает через время, равное времени одного такта «т. Э. з. делятся на пассивные (рис. 1, а), не обладающие усилительными свойствами, и активные, усиливающие сигнал (рис. 1, б). В качестве усилительного элемента используется электронная лампа или транзистор. Основным параметром Э. з. асинхронного типа является время задержки сигнала, которое в основном зависит от величины активного сопротивления , индуктивности L (либо взаимоиндуктивности М) и емкости С схем с сосредоточенными параметрами и от длины линии I, диэлектрической проницаемости и магнитной проницаемости среды между проводниками линии в схемах с распределенными параметрами. Время задержки, напр., в звене из пассивных элементов определяется формулой а время задержки в линии с распределенными параметрами Время задержки пассивных Э. з. может составлять единицы микросекунд со стабильностью порядка 1% от величины

1. Схемы элемента задержки: а — асинхронная пассивная схема, где и напряжения на входе и выходе элемента задержки, L и С — индуктивность и емкость его; б — синхронная активная схема феррит-транзисторного элемента, где сила токов на входе и выходе его, сила тока в тактовой обмотке, — напряжение источника питания, Т — транзистф, — сопротивление нагрузки.

2. Цепочечные схемы соединения элементов задержки асинхронного и синхронного типов: а — линия задержки на пассивных элементах L — С, где и ивых — напряжения на входе и выходе схемы, время задержки одного звена; б — тактовая линия задержки на феррит-диодных элементах, где сила тока на входе и выходе схемы, сила тока в тактовых обмотках, время одного такта, D, и D, — диоды, R — сопротивление.

Активные Э. з. часто используются для построения различных схем одновибраторов (ждущих мультивибраторов), которые выполняют функцию задержки и формирования сигнала. Эти схемы позволяют получить время задержки до нескольких секунд с достаточно простой регулировкой времени в широких пределах. Обычно они используются в тех случаях, когда к стабильности времени задержки не предъявляют особо высоких требований. Для увеличения времени задержки Э. з. включаются в виде цепочки, состоящей из звеньев и образующей линию задержки в схемах асинхронного типа (рис. 2, а) и т. н. тактовую

линию в схемах синхронного типа (рис. 2, б). Общее время задержки для линии задержки определяется соотношением .

Для тактовой линии . Линии задержки обеспечивают время задержки от долей микросекунд до 10 сек. Э. з. используются в узлах ЦВМ, построенных на основе потенциально-импульсной элементной структуры ЦВМ либо импульсной элементной структуры ЦВМ, а также на основе элементных структур, использующих магнитные или параметрические элементы, напр., в сумматорах накапливающих с последовательным переносом для задержки сигналов переноса, в динамических триггерах для организации динамической памяти, в схемах на феррит-диодных и феррит-транзисторных ячейках и параметронах для согласования по времени сигналов, в электрических схемах распределителей (коммутационных устройств) для образования сигналов, сдвинутых по времени, и т. д.

Лит.: Васильева Н. П., Гашковец И. С. Логические элементы в промышленной автоматике. М.- Л., 1962 [библиогр. с. 156—157]; Гиршберг В. В. [и др.]. Единая серия полупроводниковых логических и функциональных элементов (ЭТ). М.- Л., 1966 [библиогр. с. 112]. Л. Я. Нагорный.
