СТЕРЕОФОНИЧЕСКИЙ ЗВУКОСНИМАТЕЛЬ

Что надо иметь для воспроизведения стереофонической грамзаписи? Прежде всего - электропроигрывающее устройство со стереофоническим звукоснимателем, например типа . Внешний вид звукоснимателя с тонармом, установленным на таком ЭПУ, показан на рис. 311. Сам звукосниматель - пьезокерамический. Он находится в передней головке тонарма. Тонарм со звукоснимателем опускают на вращающуюся грампластинку с помощью рычажка, находящегося под ним.

Звуковая канавка стереофонической грампластинки «хранит» двухканальную запись звука: правого и левого каналов. Звуковые бороздки каналов нанесены раздельно на стенки канавки под углом 45° к плоскости грампластинки. Для воспроизведения записи обоих каналов стереофонический звукосниматель имеет два акустических элемента с одной общей иглой, вырабатывающие раздельные сигналы обоих каналов.

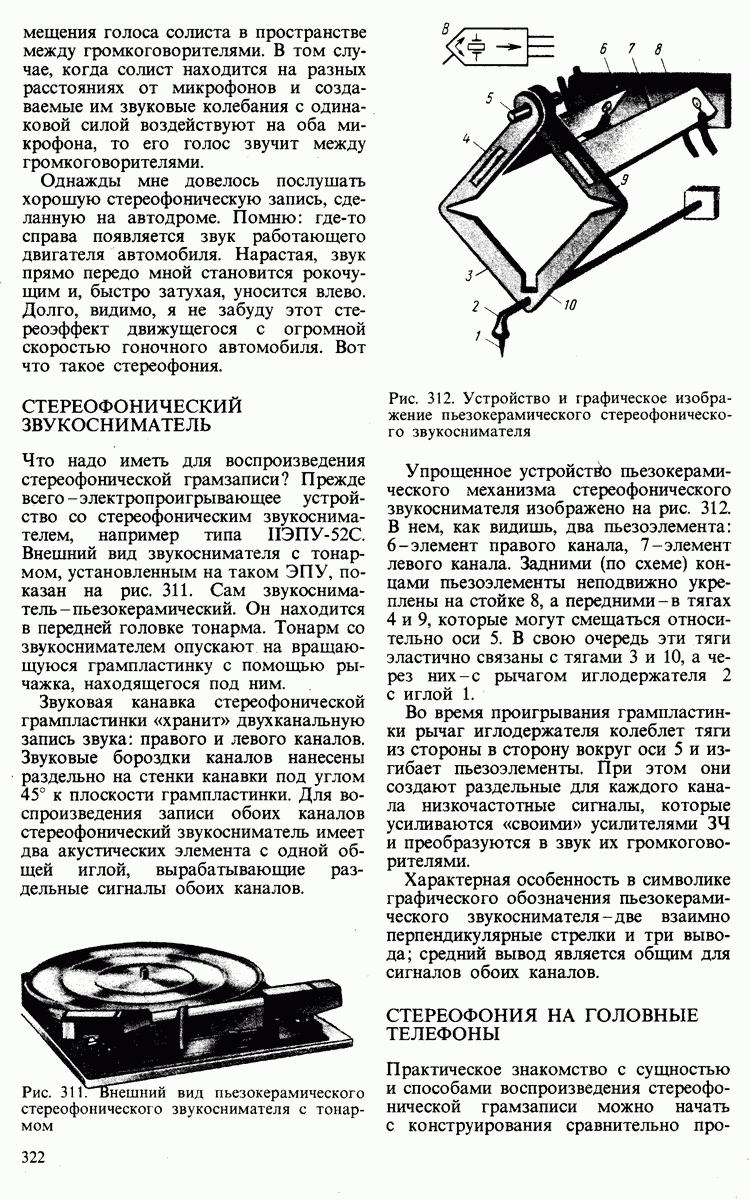

Рис. 311. Внешний вид пьезокерамического стереофонического звукоснимателя с тонармом

Рис. 312. Устройство и графическое изображение пьезокерамического стереофонического звукоснимателя

Упрощенное устройство пьезокерамического механизма стереофонического звукоснимателя изображено на рис. 312. В нем, как видишь, два пьезоэлемента: -элемент правого канала, -элемент левого канала. Задними (по схеме) концами пьезоэлементы неподвижно укреплены на стойке 8, а передними - в тягах 4 и 9, которые могут смещаться относительно оси 5. В свою очередь эти тяги эластично связаны с тягами 3 и 10, а через них - с рычагом иглодержателя 2 с иглой 1.

Во время проигрывания грампластинки рычаг иглодержателя колеблет тяги из стороны в сторону вокруг оси 5 и изгибает пьезоэлементы. При этом они создают раздельные для каждого канала низкочастотные сигналы, которые усиливаются «своими» усилителями ЗЧ и преобразуются в звук их громкоговорителями.

Характерная особенность в символике графического обозначения. пьезокерамического звукоснимателя - две взаимно перпендикулярные стрелки и три вывода; средний вывод является общим для сигналов обоих каналов.
