РАДИОКОМПАС

Но приемник-пеленгатор в руках лисолова не является гарантией успеха в соревнованиях. Охотник должен еще хорошо ориентироваться на местности, пользоваться компасом, ходить по азимуту и, конечно, быть выносливым - ведь он дилжсн за кириткие время пробежать значительное расстояние, преодолевая на пути различные препятствия. Нужна тренировка. Можно ли начать тренироваться без лисы? Можно! Для этого нужен радиокомпас - простой приемник с магнитной антенной, с помощью которого можно Орать ориентир на местную радиовещательную станцию. Сигналы этой станции будут выполнять роль лисы.

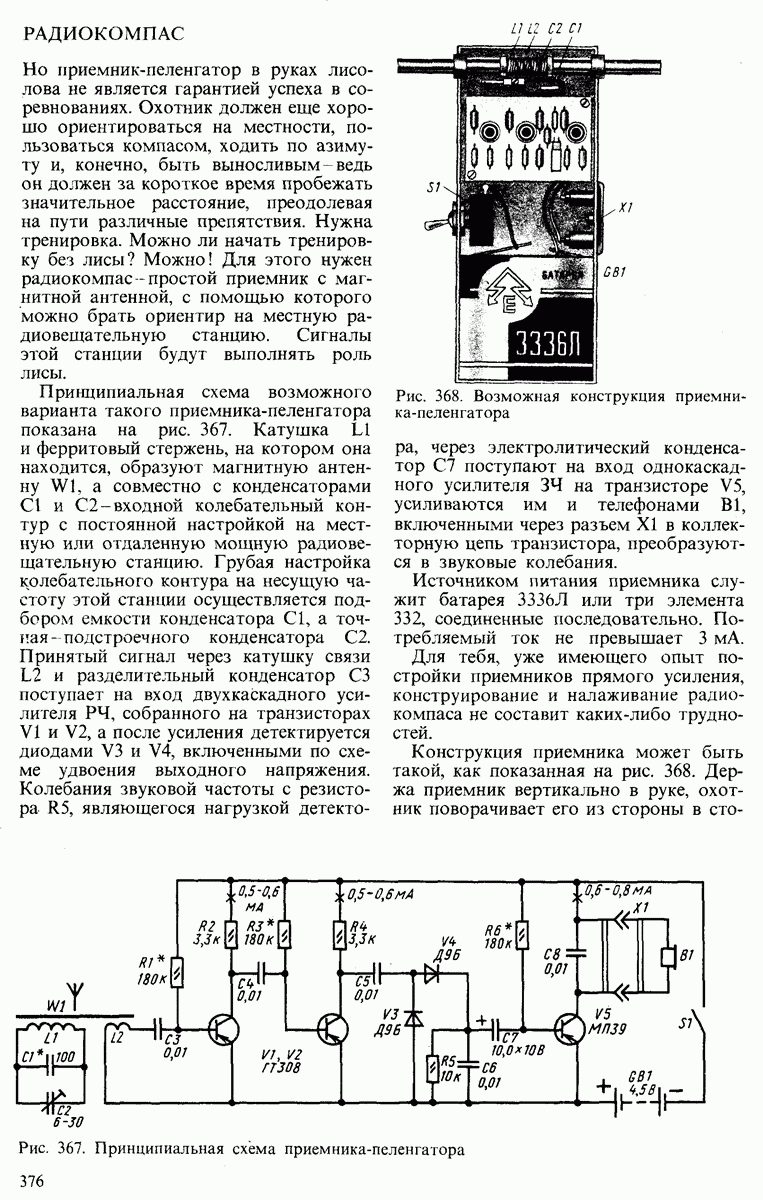

Принципиальная схема возможного варианта такого приемника-пеленгатора показана на рис. 367. Катушка и ферритовый стержень, на котором она находится, образуют магнитную антенну , а совместно с конденсаторами - входной колебательный контур с постоянной настройкой на местную или отдаленную мощную радиовещательную станцию. Грубая настройка колебательного контура на несущую частоту этой станции осуществляется подбором емкости конденсатора , а точная - подстроечного конденсатора . Принятый сигнал через катушку связи и разделительный конденсатор С3 поступает на вход двухкаскадного усилителя РЧ, собранного на транзисторах V1 и V2, а после усиления детектируется диодами V3 и V4, включенными по схеме удвоения выходного напряжения.

Рис. 368. Принципиальная схема приемника-пеленгатора

Рис. 368. Возможная конструкция приемника-пеленгатора

Колебания звуковой частоты с резистора , являющегося нагрузкой детектора, через электролитический конденсатор поступают на вход однокаскадного усилителя ЗЧ на транзисторе V5, усиливаются им и телефонами , включенными через разъем X1 в коллекторную цепь транзистора, преобразуются в звуковые колебания.

Источником питания приемника служит батарея или три элемента 332, соединенные последовательно. Потребляемый ток не превышает .

Для тебя, уже имеющего опыт постройки приемников прямого усиления, конструирование и налаживание радиокомпаса не составит каких-либо трудностей.

Конструкция приемника может быть такой, как показанная на рис. 368.

Держа приемник вертикально в руке, охотник поворачивает его из стороны в сторону, добиваясь наименьшей громкости звука в телефонах, и по положению ферритового стержня магнитной антенны определяет направление на условную лису.

Корпус приемника - фанерная или пластмассовая коробка, позволяющая разместить батарею , выключатель питания , монтажную плату с деталями усилителей и детектора, среднюю часть ферритового стержня с катушками, двухгнездную колодку X1 для подключения телефонов. Стержень магнитной антенны с надетыми на него амортизирующими резиновыми кольцами удерживается в вырезах боковых стенок корпуса крышкой (на рис. 368 крышка не показана).

В каскадах усиления радиочастоты можно использовать любые маломощные высокочастотные транзисторы и т.д.) со статическим коэффициентом передачи тока не менее 50, а в усилителе ЗЧ (V3) - любой маломощный низкочастотный транзистор с коэффициентом Диоды детекторного каскада точечные типа или с любым буквенным индексом. Головные телефоны высокоомные, например . Подстроечный конденсатор типа , электрический конденсатор (можно ). Остальные конденсаторы могут быть любыми.

Плату размерами мм (рис. 369) выпили из листового гетинакса, текстолита или стеклотекстолита толщиной мм. Опорными монтажными точками могут служить пустотелые заклепки или отрезки медной облуженной проволоки диаметром и длиной 8—10 мм, запрессованные в отверстия, просверленные в заготовленной плате. Плату устанавливай в корпусе на невысоких стойках. Подстроечный конденсатор крепи непосредственно к стенке корпуса и к его выводам припаяй конденсатор и выводы катушки .

Для магнитной антенны используй стержень из феррита марки или диаметром 8-9 и длиной 150 мм (можно длиннее). Катушку контура магнитной антенны намотай на цилиндрическом каркасе, склеенном из бумаги. Ее данные зависят от длины волны той радиостанции, сигналы которой будешь использовать в качестве лисы.

Рис. 369. Монтажная плата приемника-пеленгатора и схема соединения деталей

Для радиостанции средневолнового диапазона эта катушка должна содержать 65-70 витков провода , намотанных на каркас в один слой (виток к витку), для радиостанции длинноволнового диапазона - около 250 витков такого же провода, намотанных пятью секциями (по 50 витков в каждой секции). Катушка связи , намотанная таким же проводом поверх катушки в средней ее части, должна содержать соответственно 3-5 или 10-12 витков.

Если приемник смонтирован точно по принципиальной схеме из заведомо исправных деталей, то все налаживание его сведется к установке режимов работы транзисторов (указаны на схеме) и настройке входного колебательного контура на волну выбранной радиостанции. Ток покоя транзистора V5 устанавливай подбором резистора , транзистора V2 - подбором резистора , транзистора V1 - подбором резистора .

Приступая к настройке входного контура, ротор подстроечного конденсатора установи в положение средней емкости, конденсатор временно замени конденсатором переменной емкости любой конструкции и, изменяя его емкость и медленно вращая приемник в горизонтальной плоскости, прослушай весь диапазон радиоволн, перекрываемый контуром магнитной антенны.

Выбрав наиболее четко и без помех принимаемую радиовещательную станцию, временно включенный конденсатор переменной емкости замени постоянным конденсатором соответствующей емкости и более точно подстрой контур на ту же станцию конденсатором .

В крышке корпуса сделай отверстие, через которое отверткой можно вращать ротор подстроечного конденсатора и таким образом проверять точность настройки контура магнитной антенны на выбранную станцию.

Теперь можно приступить к тренировкам. Возьми приемник, отвертку и отправляйся в лес. Включи приемник и настрой его поточнее на частоту местной станции. Вращая приемник вокруг вертикальной оси, ты без труда «нащупаешь» два максимума и два минимума «восьмерки» антенны, причем минимум будет ощущаться острее: стоит немного изменить положение приемника, как громкость приема возрастет.

Рис. 370. Схема тренировочных трасс

Максимум же будет более расплывчатым. По положению ферритового стержня магнитной антенны ты можешь мысленно провести проходящую через него прямую, на которой находится радиостанция (рис. 370). Найди на этой прямой какой-либо ориентир - отдаленное от тебя дерево, куст или иной предмет. Заметь любым способом место, где ты сейчас стоишь и беги к ориентиру. Возле него уточни по приемнику намеченное тобой направление, наметь следующий ориентир и тоже беги к нему. Повернись здесь на 180° и засекая по минимуму сигналов станции другие ориентиры в обратном направлении, постарайся прибежать к исходной точке - к старту. Чем больше будет расстояние от старта до конечного ориентира, тем сложнее задача.

На рис. 370,б показана схема более сложной трассы поиска «лисы». В этом случае для тренировки потребуется, кроме приемника-пеленгатора, еще и компас. В исходной точке, пользуясь приемником и компасом, определи азимут условной лисы, т.е. угод между направлением на север и направлением на лису.

Допустим, что азимут 80°. Наметь в этом направлении ориентир и считая пары шагов, иди к нему. Проверив здесь по приемнику и компасу намеченное направление, засекай следующий ориентир и иди к нему, продолжая считать пары, шагов. Допустим, что до него получилось 320 пар шагов. Отсюда иди в другом направлении, например по азимуму 210°. Пройдя в этом направлении несколько сотен пар шагов, повернись на 180° и, опять-таки по приемнику и компасу, иди, считая шаги, обратно к старту. Очевидно, что теперь азимут на поворот (на рис. 370,б - точка 2) будет 60°, а от поворота к . Чем тщательнее будут определены направления и отсчитаны пары шагов, тем точнее будет выход к исходной точке.

Ты можень сам заранее придумать и начертить схему тренировочной трассы с несколькими поворотами, задаться какими-то расстояниями между намеченными точками и идти по ней туда и обратно. Чем сложнее трасса, тем интереснее задача, тем богаче опыт ориентации на местности. Опыт этот совершенно необходим для «охоты на лис».

Лучше, конечно, такой тренировкой заниматься компанией в несколько человек. Можно даже устроить соревнования - кто точнее берет пеленг и ходит по азимуту! Что же касается участия в настоящих соревнованиях по «охоте на лис», то для этого нужен соответствующий приемник - пеленгатор.
