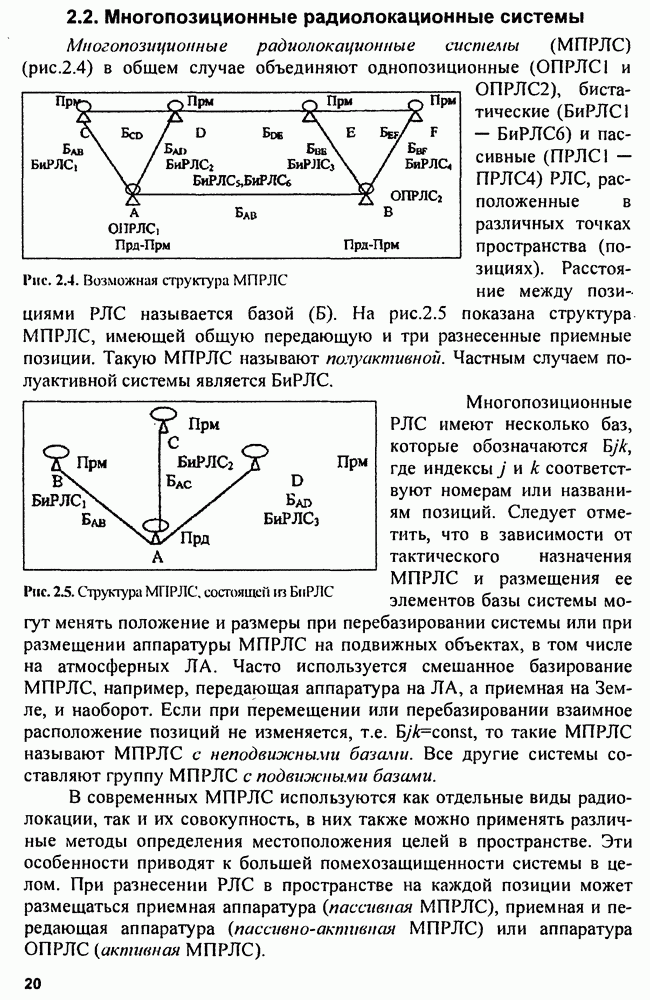

2.2. Многопозиционные радиолокационные системы

Многопозиционные радиолокационные системы (МПРЛС) (рис. 2.4) в общем случае объединяют однопозиционные и ОПРЛС2), бистатические и пассивные (ПРЛС1 — ПРЛС4) РЛС, расположенные в различных точках пространства (позициях). Расстояние между позициями РЛС называется базой На рис. 2.5 показана структура МПРЛС, имеющей общую передающую и три разнесенные приемные позиции. Такую МПРЛС называют полу активной. Частным случаем полуактивной системы является БиРЛС.

Рис. 2.4. Возможная структура МПРЛС

Многопозиционные РЛС имеют несколько баз, которые обозначаются где индексы и к соответствуют номерам или названиям позиций. Следует отметить, что в зависимости от тактического назначения МПРЛС и размещения ее элементов базы системы могут менять положение и размеры при перебазировании системы или при размещении аппаратуры МПРЛС на подвижных объектах, в том числе на атмосферных ЛА. Часто используется смешанное базирование МПРЛС, например, передающая аппаратура на ЛА, а приемная на Земле, и наоборот. Если при перемещении или перебазировании взаимное расположение позиций не изменяется, т.е. то такие МПРЛС называют МПРЛС с неподвижными базами. Все другие системы составляют группу МПРЛС с подвижными базами.

Рис. 2.5. Структура МПРЛС, состоящей из БиРЛС

В современных МПРЛС используются как отдельные виды радиолокации, так и их совокупность, в них также можно применять различные методы определения местоположения целей в пространстве. Эти особенности приводят к большей помехозащищенности системы в целом. При разнесении РЛС в пространстве на каждой позиции может размещаться приемная аппаратура (пассивная МПРЛС), приемная и передающая аппаратура (пассивно-активная МПРЛС) или аппаратура ОПРЛС {активная МПРЛС).

В обобщенной структуре МПРЛС (рис. 2.6) можно выделить основные компоненты системы: аппаратуру разнесенных позиций (П), каналы передачи информации (1), каналы синхронизации (2) и пункт обработки информации ПОИ, где поступающие от разнесенных позиций сигналы и информация объединяются и обрабатываются совместно, что позволяет реализовать ряд преимуществ МПРЛС перед однопозиционной РЛС.

Рис. 2.6. Обобщенная структура МПРЛС

Основные из этих преимуществ: возможность формирования сложных пространственных зон обзора; лучшее использование энергии в системе; большая точность измерения местоположения целей в пространстве; возможность измерения полного вектора скорости целей; повышение помехозащищенности по отношению к активным и пассивным помехам, а также увеличение надежности выполнения тактической задачи.

Однако эти преимущества достигаются ценой увеличения сложности и стоимости системы. Возникает необходимость синхронизации работы позиций (в том числе и при обзоре пространства) и организации линий передачи данных. Возрастает и сложность обработки информации из-за большого ее объема. Однако, несмотря на указанные недостатки, МПРЛС получили широкое распространение в практике радиолокации. В зависимости от задачи, решаемой в процессе обработки информации в МПРЛС, различают первичный, вторичный и третичный виды обработки.

Первичная обработка заключается в обнаружении сигнала цели и измерении ее координат с соответствующими качеством или погрешностями. Вторичная обработка предусматривает определение параметров траектории каждой цели по сигналам одной или ряда позиций МПРЛС, включая операции отождествления отметок целей. При третичной обработке объединяются параметры траекторий целей, полученных различными приемными устройствами МПРЛС с отождествлением траекторий.

Виды многопозиционных РЛС. В зависимости от использования на разнесенных в пространстве позициях фазовой информации, содержащейся в отраженных от цели сигналах, различают МПРЛС пространственно-когерентные, с кратковременной пространственной когерентностью и пространственно-некогерентные.

Под пространственной когерентностью понимают способность сохранять жесткую связь фаз высокочастотных сигналов на разнесенных позициях. Степень пространственной когерентности зависит от длины

волны сигнала, величины баз МПРЛС и размеров цели, а также от неоднородностей параметров трасс распространения радиоволн.

Если цель можно считать точечной, то фазовый фронт волны имеет форму сферы, а принимаемые на разнесенных позициях сигналы жестко связаны по фазе и когерентны. При протяженных целях фазовый фронт формируется в процессе интерференции электромагнитных волн от локальных центров отражения («блестящих» точек) цели. Большая протяженность цели приводит к флуктуациям фазового фронта, которые могут нарушить пространственную когерентность (корреляцию) сигналов, принятых на разнесенных позициях.

При однородной среде распространения и малой базе сигналы на входе приемных устройств идентичны и когерентны. С увеличением базы сигналы начинают различаться в основном из-за многолепесткового характера диаграммы обратного рассеяния (ДОР) цели. При некотором размере базы где дальность до цели; наибольший размер цели, приемные позиции принимают отраженные от цели сигналы по разным лепесткам ДОР. Эти сигналы независимы и некоррелированы.

Пространственно-когерентные РЛС извлекают всю информацию, содержащуюся в пространственной структуре поля радиоволн, вплоть до фазовых соотношений. В этих РЛС фазовые набеги в каналах приема и обработки сигналов различных пространственных позиций одинаковы в интервалах времени, намного превышающих длительность сигнала (истинно когерентные системы). Поэтому аппаратура позиций синхронизируется во времени, а также по частоте и фазе высокочастотных колебаний. Разнесенные позиции образуют специфически расположенную фазированную антенную решетку (ФАР).

Системы с кратковременной пространственной когерентностью имеют постоянство фазовых соотношений в трактах аппаратуры\позиций в пределах длительности используемого сигнала (псевдокогерентные системы). При этом можно извлекать информацию о доплеровских частотах по изменению фаз в пределах длительности сигнала, но нельзя осуществлять фазовую пеленгацию, поскольку принимаемые на позициях сигналы некогерентны в один и тот же момент времени. Аппаратура позиций синхронизируется по времени и частоте, но не по фазе.

Пространственно-некогерентные РЛС обрабатывают сигналы после их детектирования, но до объединения в пункте обработки информации МПРЛС. Здесь не требуется синхронизация аппаратуры позиций по частоте и фазе. Нужно отметить, что пространственная некогерентность не противоречит временной когерентности сигналов, поступающих в аппаратуру каждой позиции. Поэтому на каждой позиции можно измерять радиальную составляющую скорости по доплеровскому сдвигу частоты.

Виды объединения информации в МПРЛС. В пункте обработки информации возможно объединение когерентных сигналов (когерентное объединение), видеосигналов, обнаруженных отметок и единичных замеров (результатов однократного измерения параметров сигнала или элементов а также объединение траекторий.

Когерентное объединение - наивысший уровень объединения информации. Радиочастотные сигналы от позиций МПРЛС поступают на центральный пункт обработки информации, где выполняются все операции обнаружения, отождествления и определения параметров движения цели и ее местоположения. Система, в которой осуществляется когерентное объединение сигналов, обладает наибольшими возможностями, так как в ней можно использовать пространственную когерентность сигналов, при которой отсутствуют случайные изменения разности фаз сигналов, принимаемых на позициях МПРЛС. Такая система отличается наибольшей простотой аппаратуры приемных позиций, однако усложняется ПОИ и требуются широкополосные линии передачи сигналов с высокой пропускной способностью.

Объединение траекторий - низший уровень объединения информации. С позиций сигналы поступают после вторичной обработки и отбраковки ложных отметок целей, поэтому большинство вычислительных операций выполняется на позициях МПРЛС, аппаратура которых наиболее сложна. Аппаратура центра обработки информации упрощается, и линии связи работают в наиболее легких условиях.

Таким образом, чем выше уровень объединения информации, т.е. чем меньше информации теряется на приемных позициях до совместной обработки, тем выше энергетические и информационные возможности МПРЛС, но тем сложнее аппаратура центрального пункта обработки и выше требования к пропускной способности линий передачи информации.
