6.6. Схемы общие

Схема общая определяет составные части комплекса и соединение их между собой, используется при монтаже и наладке, а также при проектировании. На общей схеме изображают устройства и элементы, входящие в комплекс, прямоугольниками, условными графическими обозначениями или внешними очертаниями и соединяющие их провода, жгуты и кабели. Входные, выходные и вводные элементы изображают в виде условных графических обозначений или таблиц. Расположение графических обозначений устройств и элементов на схеме должно примерно соответствовать действительному их размещению. Для каждого устройства и элемента, жгута и кабеля должны быть указаны наименование, тип, документ, на основании которого они применены. Данные об устройствах и элементах записывают в перечень элементов, о жгутах, кабелях и проводах — в таблицу перечня проводов, жгутов и кабелей.

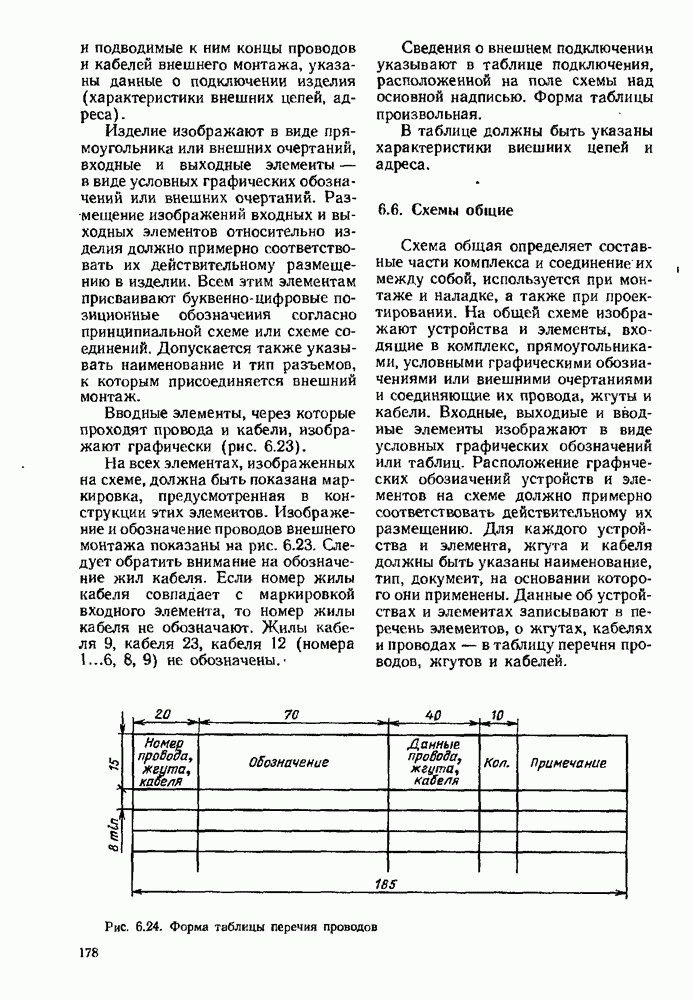

Рис. 6.24. Форма таблицы перечня проводов

(кликните для просмотра скана)

Связь перечня элементов со схемой осуществляется через позиционные обозначения, как правило, цифровые.

Перечень элементов заполняют по правилам, изложенным в § 5.4. Таблица перечня проводов, жгутов и кабелей оформляется по форме, приведенной на рис. 6.24. В графах указывают:

в графе «Обозначение» — обозначение основного конструкторского документа провода, кабеля, жгута, изготовленных по чертежам;

в графе «Данные провода, жгута, кабеля» — тип и технические данные проводов, на которые не разрабатывают чертежи.

Связь перечня проводов со схемой осуществляется через обозначения проводов, жгутов и кабелей, присвоенные по правилам, установленным для схем соединений (см. § 6.5).

Пример оформления схемы общей с таблицами перечня элементов и проводов, жгутов и кабелей приведен на рис. 6.25. На схеме общей характеристики цепей допускается обозначать на поле схемы около изображения разъема.
