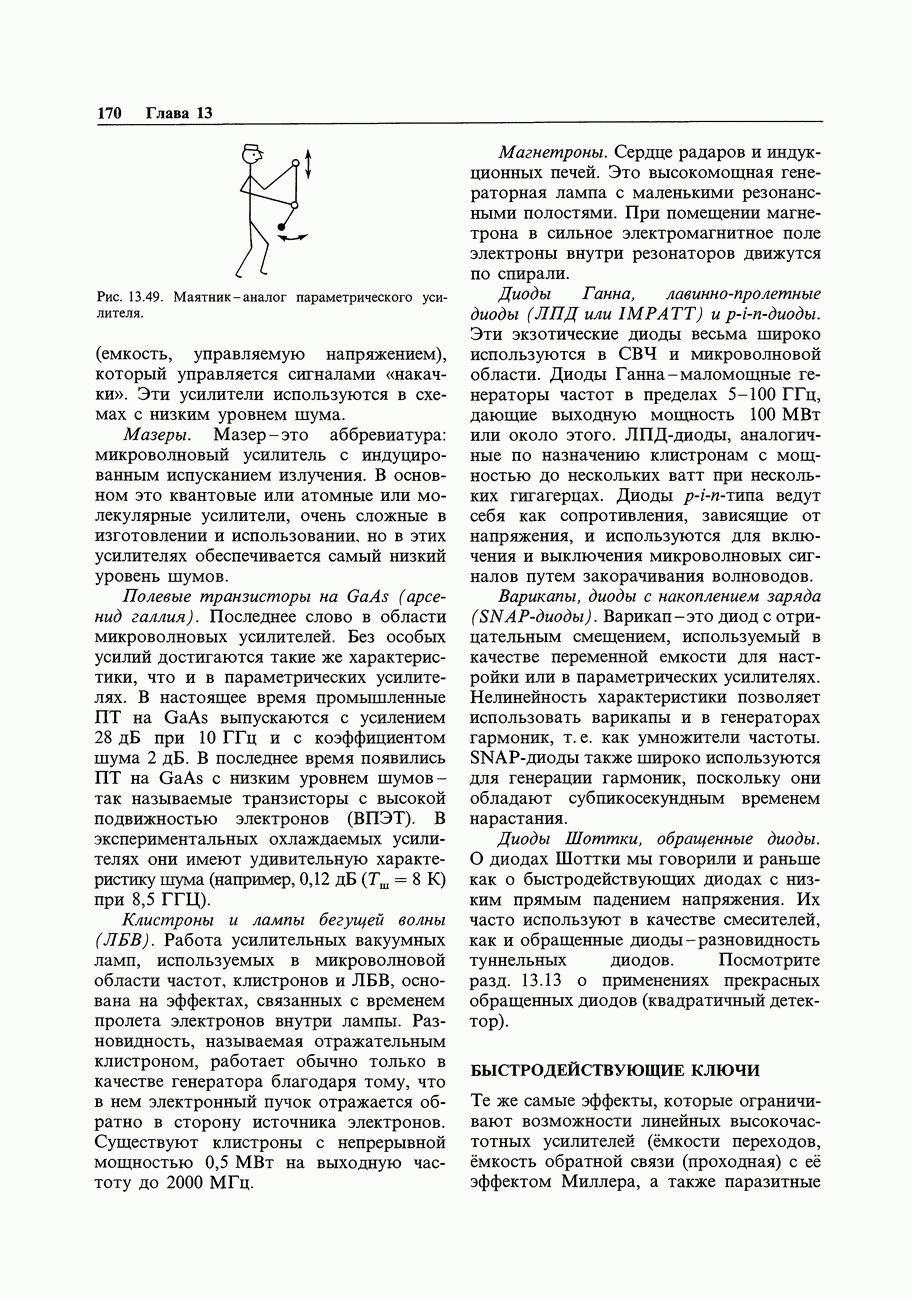

БЫСТРОДЕЙСТВУЮЩИЕ КЛЮЧИ

Те же самые эффекты, которые ограничивают возможности линейных высокочастотных усилителей (емкости переходов, емкость обратной связи (проходная) с ее эффектом Миллера, а также паразитные емкости в комбинации с конечными сопротивлениями источника и нагрузки), налагают ограничения по скорости и на быстродействующие цифровых схемы.

Многие из этих проблем непосредственно конструктора не касаются, поскольку они удачно разрешены при построении самой цифровой ИМС. Трудности возникают при использовании схем ТТЛ, например, только если в конструкции требуются дискретные транзисторы.

Тем не менее часто необходимо знать, как работают быстродействующие переключающие схемы. Например, при работе на внешнюю высоковольтную или сильноточную нагрузку (или нагрузку, требующую ток противоположной полярности) от логического выхода очень легко может ухудшиться быстродействие (например, раз в 100), если при конструировании допустить небрежность. Более того, бывают ситуации, когда используются бескорпусные цифровые логические схемы и вам приходится все делать самому.

Этот раздел мы начнем с рассмотрения простых моделей транзисторов, полезных при расчете схем переключения. На нескольких примерах покажем, как эти модели работают (и как важно правильно подобрать транзистор). В заключение рассмотрим построение транзисторных переключающих схем на примере одной быстродействующей схемы (фотоумно-жительный предусилитель - дикриминатор).
