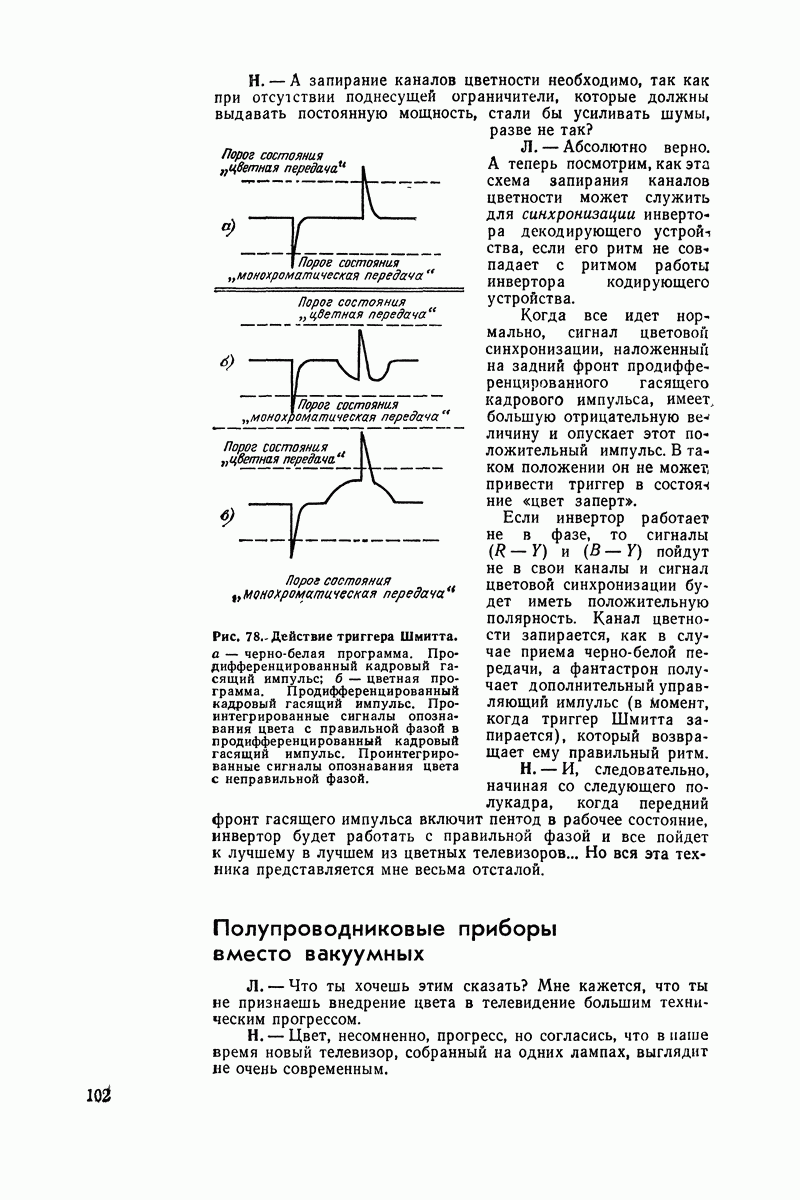

Распознанный текст, спецсимволы и формулы могут содержать ошибки, поэтому с корректным вариантом рекомендуем ознакомиться на отсканированных изображениях учебника выше Также, советуем воспользоваться поиском по сайту, мы уверены, что вы сможете найти больше информации по нужной Вам тематике Полупроводниковые приборы вместо вакуумныхЛ. — Что ты хочешь этим сказать? Мне кажется, что ты не признаешь внедрение цвета в телевидение большим техническим прогрессом. Н. — Цвет, несомненно, прогресс, но согласись, что в наше время новый телевизор, собранный на одних лампах, выглядит не очень современным. Л. — Пойми, что схемы, которые я тебе показывал, всего лишь примеры возможных решений. А теперь, когда ты понял, как реализуются на лампах различные функции декодирующего устройства, ты будешь знать, как делают декодирующее устройство на транзисторах. Н. — Заменяя для этого каждую лампу транзистором? Л. — И пересчитывая схемы в соответствии с новыми напряжениями и сопротивлениями — это может быть первым этапом Но использование транзисторов может повлиять и на саму конструкторскую мысль. Н. — Каким образом? Л. — Ну вот хотя бы сейчас твое замечание о четырех видеоусилителях оказывается полностью оправданным, так как обычные транзисторы для видеоканалов, легко пропускающие , стоят ничуть не дороже транзисторов с полосой пропускания только на .
Рис. 79. Транзисторный вариант схемы, изображенный на рис. 76. В этих условиях предпочтение следует отдать матрице на резисторах, формирующей первоначальные сигналы, и трем видеоусилителям (рис. 79). Принимая во внимание возможный уход характеристик полупроводниковых приборов от изменения температуры, несомненно, желательно не передавать постоянную составляющую, а предусмотреть в последнем каскаде устройство для ее восстановления. Но знай, что полная транзисторизация цветного телевизора в наши дни представляет собой довольно сложную проблему, по крайней мере для моделей с большим экраном. Н. — Почему? Л. — Прежде всего из-за блоков строчной развертки, которые требуют значительно большей мощности, чем в чернобелых телевизорах. Точно так же и значительный ток высокого напряжения требует регулирования, которое можно осуществить только с помощью мощной лампы. Н. — Но зачем, черт побери, ты хочешь регулировать высокое напряжение? Л. — Ты хорошо понял, что траектория электронных лучей в кинескопе должна быть очень стабильной, чтобы электроны по ошибке не попадали не на тот люминофор. Н. — И если высокое напряжение изменяется в зависимости от тока катода (т. е. в зависимости от содержания изображения), есть риск возникновения искажений в чистоте изображения. Л. — Вот именно! Н. — Иначе говоря, с точки зрения техники используемых компонентов цветное телевидение все же является шагом назад. Л. — И да и нет. Транзисторы день ото дня совершенствуются, а кроме того, все, что я тебе сказал, относится лишь к масочному кинескопу. Появление новых типов кинескопов позволит в ближайшее время полностью транзисторизировать цветной телевизор. Н. — Ты, вероятно, имеешь в виду разработки, о которых говорил демонстратор в Международном музее электроннолучевой трубки. Будем надеяться, что это совершится очень скоро, так как компромисс между такой передовой техникой, как цветное телевидение, и техникой электронных ламп, которые доказали свои возможности, но теперь пришли в упадок, меня очень смущает.
|
