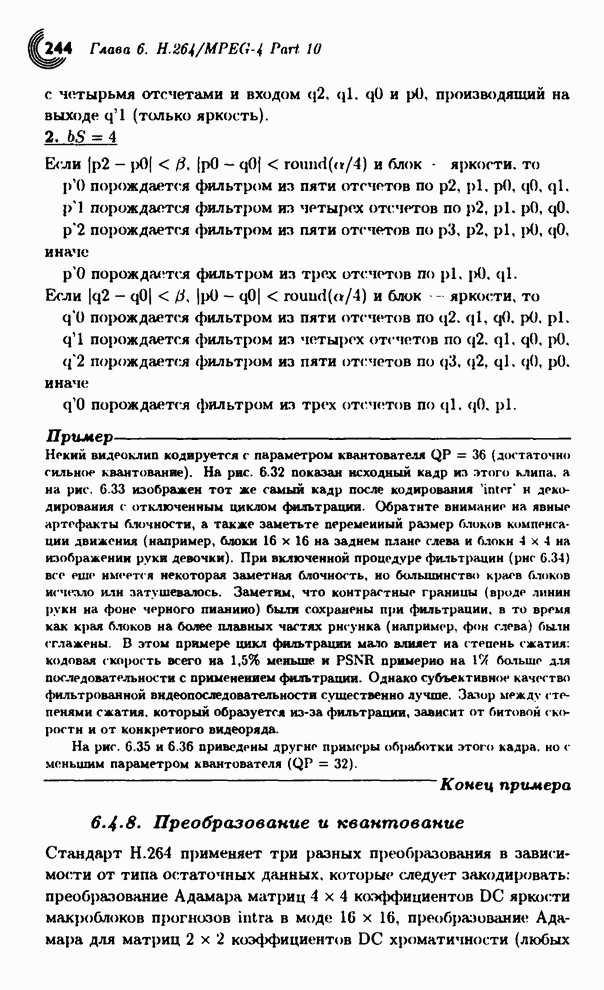

6.4.8. Преобразование и квантование
Стандарт Н.264
применяет три разных преобразования в зависимости от типа остаточных данных,
которые следует закодировать: преобразование Адамара матриц 4x4 коэффициентов DC яркости
макроблоков прогнозов intra в моде 16 х 16,
преобразование Адамара для матриц 2x2
коэффициентов DC хроматичности
(любых макроблоков) и преобразование на основе DCT для всех других
блоков 4x4 остаточных данных.
Рис. 6.32. Исходный кадр (скрипачка 2).
Рис. 6.33. Реконструкция QP = 36 (без
фильтра).
Рис. 6.34. Реконструкция QP = 36 (с
фильтром).
Рис. 6.35. Реконструкция QP (без фильтра).
Рис. 6.36. Реконструкция QP = 36 (с
фильтром).
Данные внутри
макроблока передаются в последовательности, показанной на рис. 6.37. Если
макроблок кодируется в моде intra 16 х 16, то блок,
помеченный индексом 1 и содержащий коэффициенты DC преобразования
каждого блока яркости 4x4, передается
в первую очередь. Затем передаются блоки яркости 0 - 15 в указанном порядке
(коэффициенты DC макроблоков,
закодированные в моде 16 х 16 intra не посылаются).
Далее посылаются блоки 16 и 17, содержащие матрицы 2x2 коэффициентов DC хроматических
компонент Сb и Сr, и, наконец,
посылаются остаточные блоки хроматичности 18 25 (без коэффициентов DC).
