Устройство телевизионных приемников

Н. — Раз уж ты начал говорить о телезрителях, мне было бы приятно, наконец, в самой общей форме узнать, как устроены телевизионные приемники. Я предполагаю наличие некоторой аналогии между радио- и телевизионными приемниками.

Л. — Само собой разумеется. В телевизоре слабые токи очень высокой частоты, наводимые волнами в антенне, сначала усиливаются, а затем подаются на преобразователь частоты (рис. 202).

Н. - Следовательно, телевизоры, как и радиоприемники, устроены по принципу супергетеродина.

Л. — Да, но в телевизорах промежуточная частота намного выше. Если в радиоприемниках для приема передач на длинных и средних волнах эта частота ниже , то в телевизорах она достигает нескольких десятков мегагерц.

Н. — Почему она такая высокая?

Л. — Потому что промежуточная частота должна передать полосу видеочастот, составляющую несколько мегагерц.

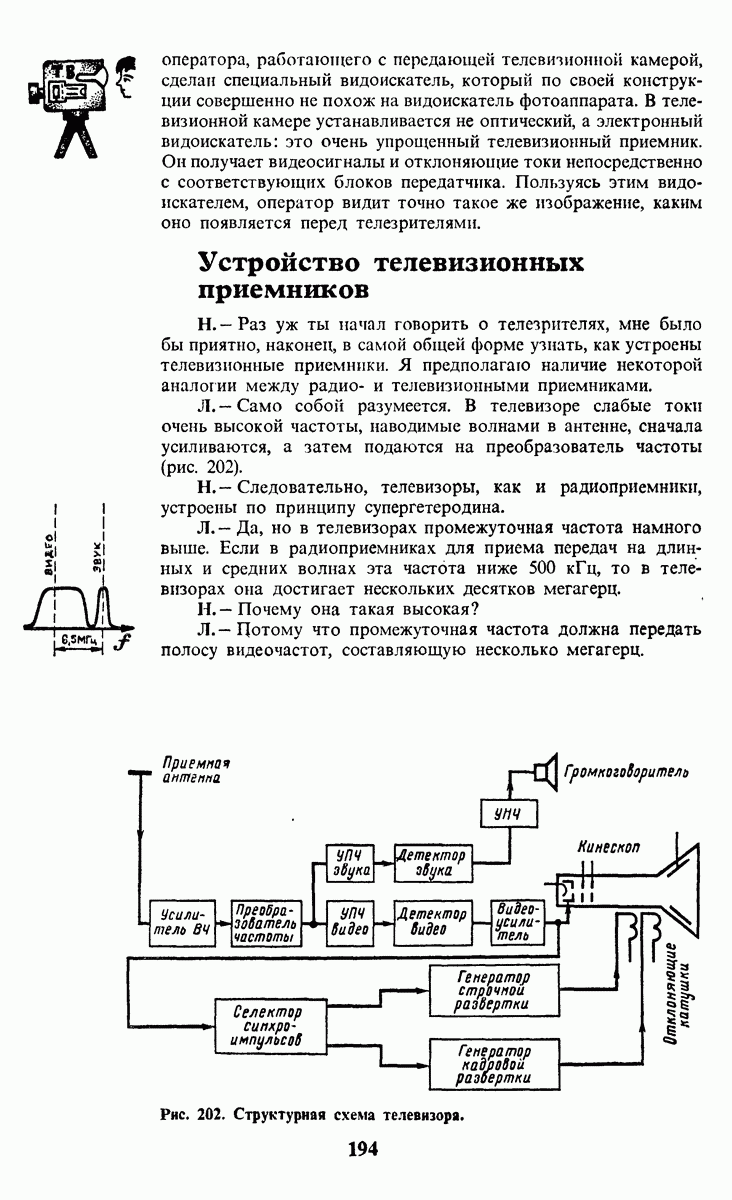

Рис. 202. Структурная схема телевизора.

Н. — На твоей очень упрощенной схеме я вижу, что после преобразователя частоты имеются, во-первых, УПЧ изображения и, во-вторых, УПЧ звука. Чем вызывается это разделение?

Л. — Разве ты забыл, что звук передается несущей частотой, отстоящей на несколько мегагерц от частоты, передающей видеосигналы? Так, в советских передатчиках, работающих с разложением на 625 строк, несущая частота звука на 6,5 МГц выше несущей видеочастоты.

Н. — Теперь я понимаю, что на выходе преобразователя частоты разделяются на ПЧ звука и ПЧ изображения.

Л. - Вот почему УПЧ звука настроен на 31,5 МГц, а УПЧ изображения — на 38,0 МГц.

Н. — Это объясняет четкое разделение сигналов звука и изображения. Первые после усиления в УПЧ детектируются, проходят УНЧ и подаются на громкоговоритель.

Что же касается видеосигналов, то я вижу, что они также усиливаются в УПЧ, затем детектируются, усиливаются на собственной видеочастоте и подаются на модулятор электроннолучевой трубки с целью управления интенсивностью электронного луча (изменения яркости и свечения элементов экрана). Кроме того, я вижу, что после детектирования они подаются на устройство, выделяющее сигналы синхронизации. Эти сигналы управляют генераторами строчной и кадровой развертки. Но я не вижу, как осуществляется подобное выделение.

Л. — Разве ты забыл, что сигналы синхронизации имеют амплитуду, отличную от амплитуды сигналов изображения? Это и позволяет производить выделение. Сигналы подают на каскады с постоянным смещением, позволяющим пропускать лишь сигналы, укладывающиеся между двумя строгими границами. Это, само собой разумеется, границы амплитуд, между которыми находятся сигналы синхронизации.

Н. — Сказанное тобою напомнило мне решето, позволяющее рассортировать смесь камней — оно пропускает лишь самые мелкие.

Л. - Запомни еще, что кадровые синхронизирующие сигналы отделяются от строчных синхронизирующих импульсов но длительности: вторые намного короче первых.

Н. — Теперь я в самых общих чертах понял устройство монохромного телевизора. Но как устроены цветные телевизоры?

Л. — Этот вопрос мы рассмотрим в другой раз.
