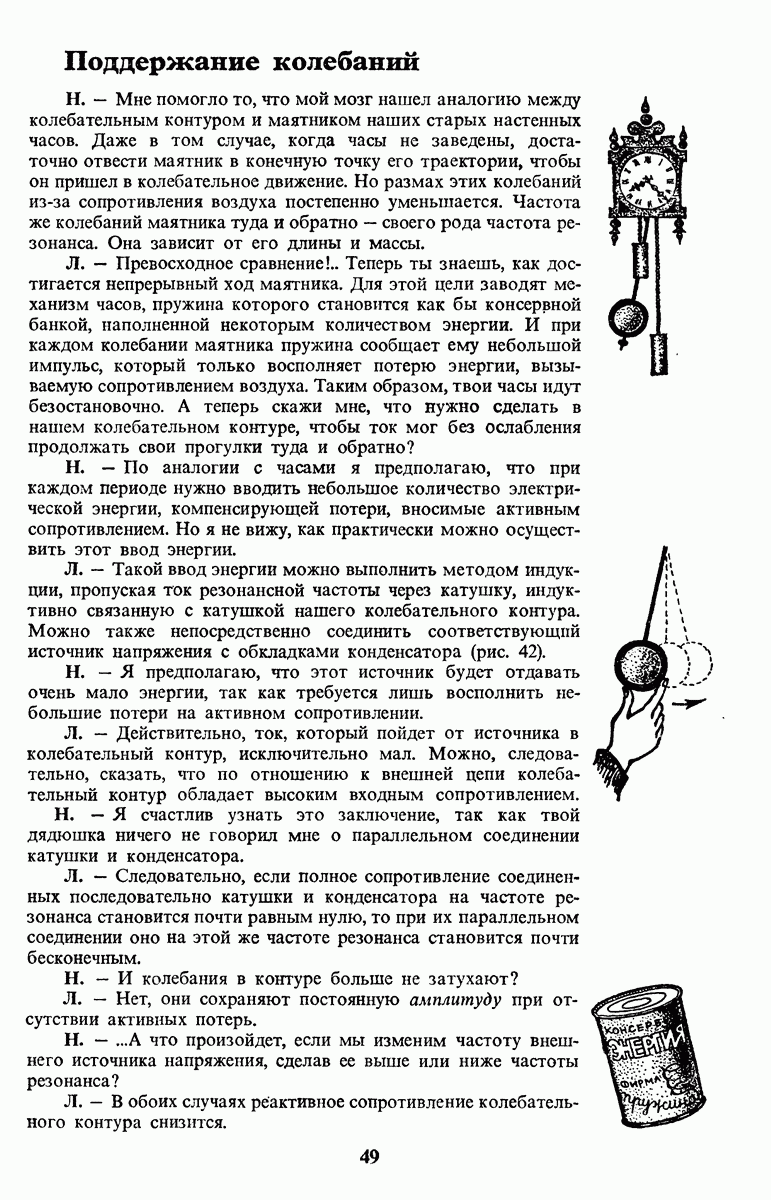

Поддержание колебаний

Н. — Мне помогло то, что мой мозг нашел аналогию между колебательным контуром и маятником наших старых настенных часов. Даже в том случае, когда часы не заведены, достаточно отвести маятник в конечную точку его траектории, чтобы он пришел в колебательное движение. Но размах этих колебаний из-за сопротивления воздуха постепенно уменьшается. Частота же колебаний маятника туда и обратно — своего рода частота резонанса. Она зависит от его длины и массы.

Л. — Превосходное сравнение!.. Теперь ты знаешь, как достигается непрерывный ход маятника. Для этой цели заводят механизм часов, пружина которого становится как бы консервной банкой, наполненной некоторым количеством энергии. И при каждом колебании маятника пружина сообщает ему небольшой импульс, который только восполняет потерю энергии, вызываемую сопротивлением воздуха. Таким образом, твои часы идут безостановочно. А теперь скажи мне, что нужно сделать в нашем колебательном контуре, чтобы ток мог без ослабления продолжать свои прогулки туда и обратно?

Н. — По аналогии с часами я предполагаю, что при каждом периоде нужно вводить небольшое количество электрической энергии, компенсирующей потери, вносимые активным сопротивлением. Но я не вижу, как практически можно осуществить этот ввод энергии.

Л. — Такой ввод энергии можно выполнить методом индукции, пропуская ток резонансной частоты через катушку, индуктивно связанную с катушкой нашего колебательного контура. Можно также непосредственно соединить соответствующий источник напряжения с обкладками конденсатора (рис. 42).

Н. — Я предполагаю, что этот источник будет отдавать очень мало энергии, так как требуется лишь восполнить небольшие потери на активном сопротивлении.

Л. — Действительно, ток, который пойдет от источника в колебательный контур, исключительно мал. Можно, следовательно, сказать, что по отношению к внешней цепи колебательный контур обладает высоким входным сопротивлением.

Н. — Я счастлив узнать это заключение, так как твой дядюшка ничего не говорил мне о параллельном соединении катушки и конденсатора.

Л. — Следовательно, если полное сопротивление соединенных последовательно катушки и конденсатора на частоте резонанса становится почти равным нулю, то при их параллельном соединении оно на этой же частоте резонанса становится почти бесконечным.

Н. — И колебания в контуре больше не затухают?

Л. — Нет, они сохраняют постоянную амплитуду при отсутствии активных потерь.

Н. — ...А что произойдет, если мы изменим частоту внешнего источника напряжения, сделав ее выше или ниже частоты резонанса?

Л. — В обоих случаях реактивное сопротивление колебательного контура снизится.
