Транзистор p-n-p

Л. - Совершенно с тобой согласен. Но посмотрим, что произойдет, если одновременно приложить еще одно напряжение между базой и эмиттером. Подключим батарею напряжением в несколько вольт положительным полюсом к эмиттеру, а отрицательным — к коллектору. Возьмем другую батарею с еще более низким напряжением и подключим ее между эмиттером, с которым соединим положительный полюс, и базой, с которой соединим отрицательный полюс (рис. 125). Что же теперь произойдет, Незнайкин?

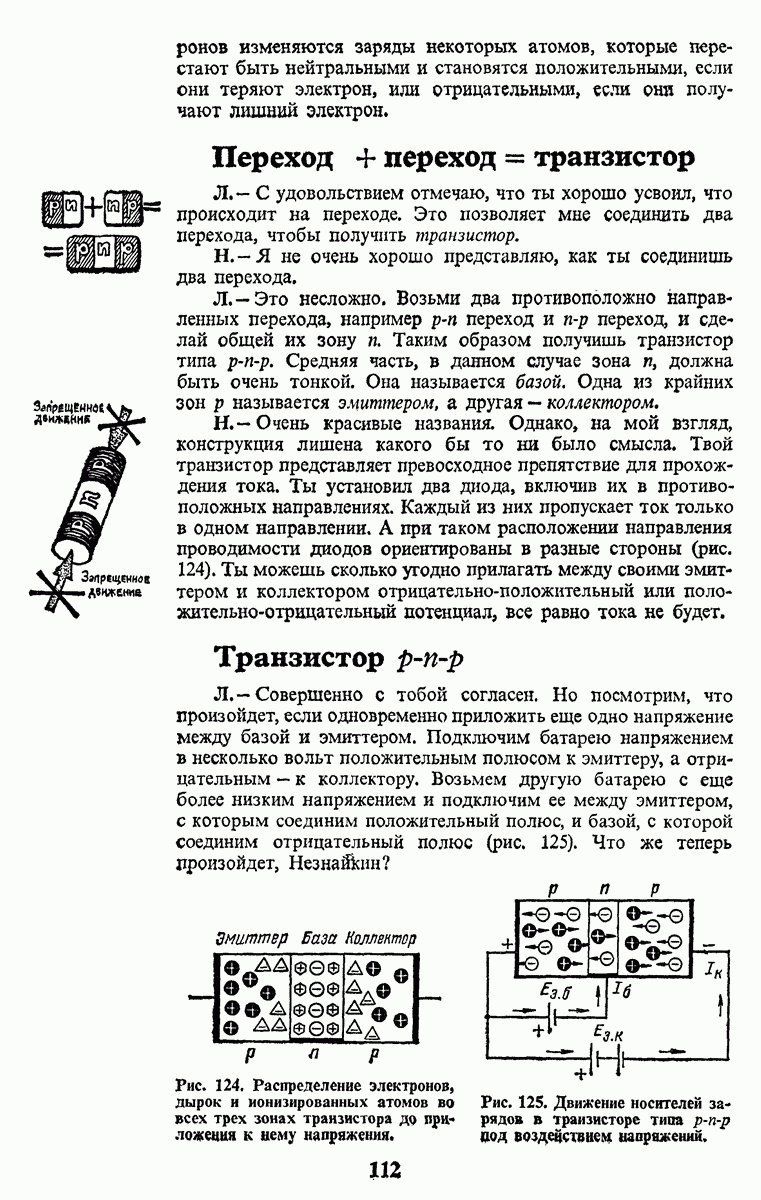

Рис. 124. Распределение электронов, дырок и ионизированных атомов во всех трех зонах транзистора до приложения к нему напряжения.

Рис. 125. Движение носителей зарядов в транзисторе типа p-n-p под воздействием напряжений.

Н. — Ток потечет от эмиттера к базе, так как вторая батарея включена так, что электроны могут проходить через переход. Но я не вижу, что может дать батарея, включенная между эмиттером и коллектором.

Л. — Будучи заряженной отрицательно, база притянет из эмиттера немалое количество положительных дырок. Небольшая часть этих дырок пойдет к отрицательному полюсу батареи, пройдет через нее и через другой полюс вернется в эмиттер, тогда как в противоположном направлении будут двигаться электроны. Это образует небольшой ток (эмиттер — база).

Но не забывай, что база очень тонкая. Поэтому основная часть положительных дырок, которые проникли в базу из эмиттера, продолжит свой путь и войдет в коллектор. А эта зона, будучи заряженной отрицательно, как раз и притянет эти дырки, которые, как ты, вероятно, помнишь, представляют собой положительные заряды.

Н. — Теперь я понимаю, что небольшой ток порождает больший ток, протекающий от эмиттера через базу к коллектору.

Л. — Действительно, ток базы обычно не превышает нескольких десятков или сотен микроампер, тогда как ток коллектора достигает нескольких миллиампер или даже нескольких десятков миллиампер. А в мощных транзисторах он еще больше. Но прежде чем рассматривать его цифровые значения, я хотел бы посмотреть, не сможешь ли ты сам проанализировать работу транзистора n-p-n, имеющего обратные полярности по сравнению с только что изученным нами транзистором p-n-p.
