9.02. Входные и выходные характеристики

Семейства цифровой логики проектируются таким образом, чтобы выход кристалла был способен работать на большое число входов элементов того же семейства. Типовой коэффициент разветвления по выходу равен 10; это означает, что к выходу вентиля или триггера можно подключить до 10 входов и элемент будет правильно работать. Другими словами, в обычной практике проектирования цифровых схем можно обойтись без каких-либо сведений об электрических параметрах используемого вами кристалла при условии, что ваша схема состоит только из элементов цифровой логики, работающих также на элементы цифровой логики того же типа. Практически это означает, что вы можете особенно не думать о реальных процессах, происходящих на логических входах и выходах.

Однако если вы пытаетесь подключить цифровую схему к внешним источникам сигналов (цифровых или аналоговых) или используете цифровые схемы для запуска других приборов, вы должны иметь представление о том, что необходимо для управления логическим входом и чем может управлять логический выход. Более того, при смешивании семейств логических элементов важно знать схемные особенности логических входов и выходов. Сопряжение логических семейств представляет отнюдь не чисто теоретический интерес. Для того чтобы воспользоваться преимуществами современных кристаллов БИС или специальными функциями, которыми обладает только одно семейство логических элементов, вы должны знать, как сочетать логические элементы различных типов. В последующих разделах мы рассмотрим детально схемные особенности логических входов и выходов и приведем примеры сопряжения логических семейств между собой и логических элементов с внешним миром.

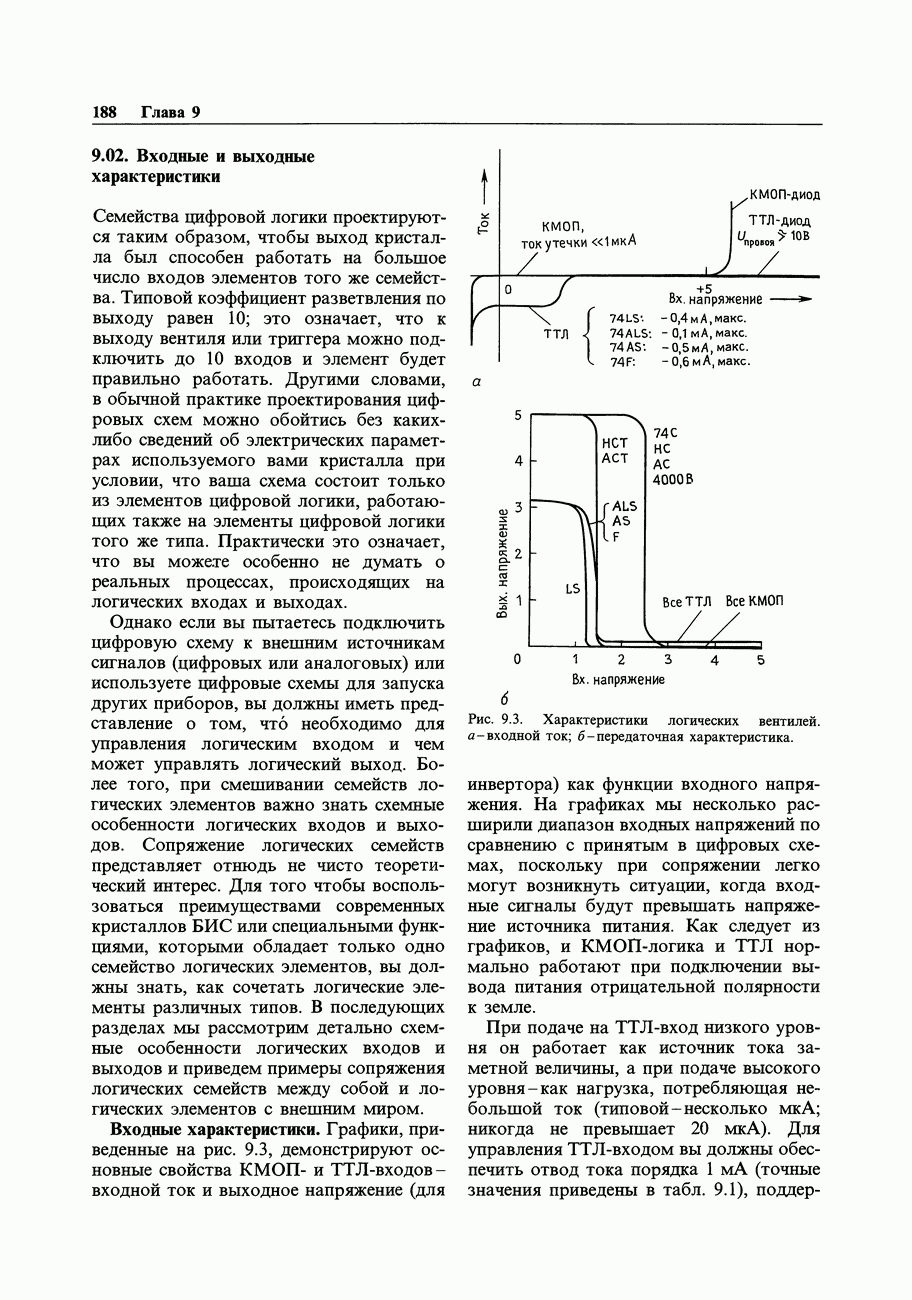

Рис. 9.3. Характеристики логических вентилей. а - входной ток; б - передаточная характеристика.

Входные характеристики. Графики, приведенные на рис. 9.3, демонстрируют основные свойства КМОП- и -входов-входной ток и выходное напряжение (для инвертора) как функции входного напряжения. На графиках мы несколько расширили диапазон входных напряжений по сравнению с принятым в цифровых схемах, поскольку при сопряжении легко могут возникнуть ситуации, когда входные сигналы будут превышать напряжение источника питания. Как следует из графиков, и КМОП-логика и ТТЛ нормально работают при подключении вывода питания отрицательной полярности к земле.

При подаче на ТТЛ-вход низкого уровня он работает как источник тока заметной величины, а при подаче высокого уровня - как нагрузка, потребляющая небольшой ток (типовой-несколько никогда не превышает . Для управления -входом вы должны обеспечить отвод тока порядка (точные значения приведены в табл. 9.1), поддерживая напряжение на входе на уровне менее 0,4 В.

Несоблюдение этого условия может привести к неправильной работе схемы при сопряжении! Для входных напряжений ниже уровня земли ТТЛ-вход ведет себя как фиксирующий диод, включенный на землю; при напряжениях выше В ток определяется напряжением пробоя диода (LS, F) или перехода база-эмиттер (ALS, AS) с напряжением пробоя около 10 В.

Типичное значение входного порога ТТЛ составляет примерно В, хотя по техническим условиям он может находиться между В. ТТЛ-вентили с триггерами Шмитта на входе имеют гистерезис В; при графическом изображении они помечаются символом гистерезиса (см. например, рис. 9.9). Напряжение питания (обычно его обозначают составляет .

Входы КМОП-элементов при входных напряжениях от уровня земли до напряжения питания не потребляют ток (за исключением тока утечки, типовое значение которого составляет ). Для напряжений выше диапазона напряжений питания входы ведут себя как два фиксирующих диода, подключенных к положительному полюсу источника питания и к земле (рис. 9.1). Кратковременный ток через эти диоды, превышающий примерно , переводит многие КМОП-приборы в состояние тиристорного «защелкивания» (см. разд. 8.35; новейшие схемы противостоят более высоким токам и обладают иммунитетом к этой «болезни»; например на входы семейств НС и НСТ можно подавать на 1,5 В выше напряжения питания без нарушения функционирования или разрушения прибора). Это - те знаменитые диоды для защиты входов, без которых КМОП-элементы были бы чрезвычайно подвержены разрушениям от статического электричества при ручных манипуляциях (они и так все еще довольно нежны). Типовое значение порога для семейств составляет половину напряжения питания, но он может колебаться от 1/3 до 2/3 и обычно называют для типовой порог равен примерно 1,5 В для обеспечения совместимости с ТТЛ. Как и в ТТЛ, существуют КМОП-вентили с триггерами Шмитта на входе. Напряжение питания КМОП-логики составляет от до для НС, АС, для НСТ и ACT, и от до для .

Выходные характеристики.

Выходной узел ТТЛ представляет собой -транзистор, подключенный к земле, и -повторитель (или схема Дарлингтона), подключенный к с резистором, ограничивающим ток, в коллекторе. Один транзистор насыщен, другой выключен. В результате ТТЛ-элемент может отводить большой ток на землю для для ) при небольшом падении напряжения и способен отдавать по меньшей мере несколько миллиампер при высоком выходном уровне (около ). Выходная схема проектируется таким образом, чтобы можно было подключить до 10 ТТЛ-входов.

Выходная схема КМОП-логики представляет собой двухтактную пару комплементарных МОП-транзисторов; один включен, другой выключен (рис. 9.1). Выход ведет себя как готкр МОП-транзистора, подключенное к земле или к , если напряжение на нем находится в пределах 1 В относительно шины питания, или как источник тока, если вы отбираете такой большой ток, что напряжение на выходе отличается на 1 -н 2 В от напряжения на шинах питания. Типовое значение готкр составляет от 200 Ом до 1 КОм для Ом - для и 10 Ом для . Выходные характеристики КМОП и ТТЛ показаны на рис. 9.4.

На рисунке мы изобразили типовое выходное напряжение для обоих состояний выхода - ВЫСОКОГО и НИЗКОГО в зависимости от входного тока. Для упрощения графиков входной ток везде показан положительным. Заметьте, что выходы КМОП-элементов, если они не сильно нагружены, подключаются либо к , либо к земле, обеспечивая полный размах выходного напряжения; при подключении только КМОП-нагрузок (нулевой статический ток) размах составляет полное напряжение на шинах питания.

Для сравнения отметим, что типовое значение -уровней составляет (НИЗКИЙ) или В (ВЫСОКИЙ) при условии подключения в качестве нагрузки других ТТЛ-элементов. Подключение нагрузочного резистора (рассматривается ниже) доводит высокий ТТЛ-уровень до В.
