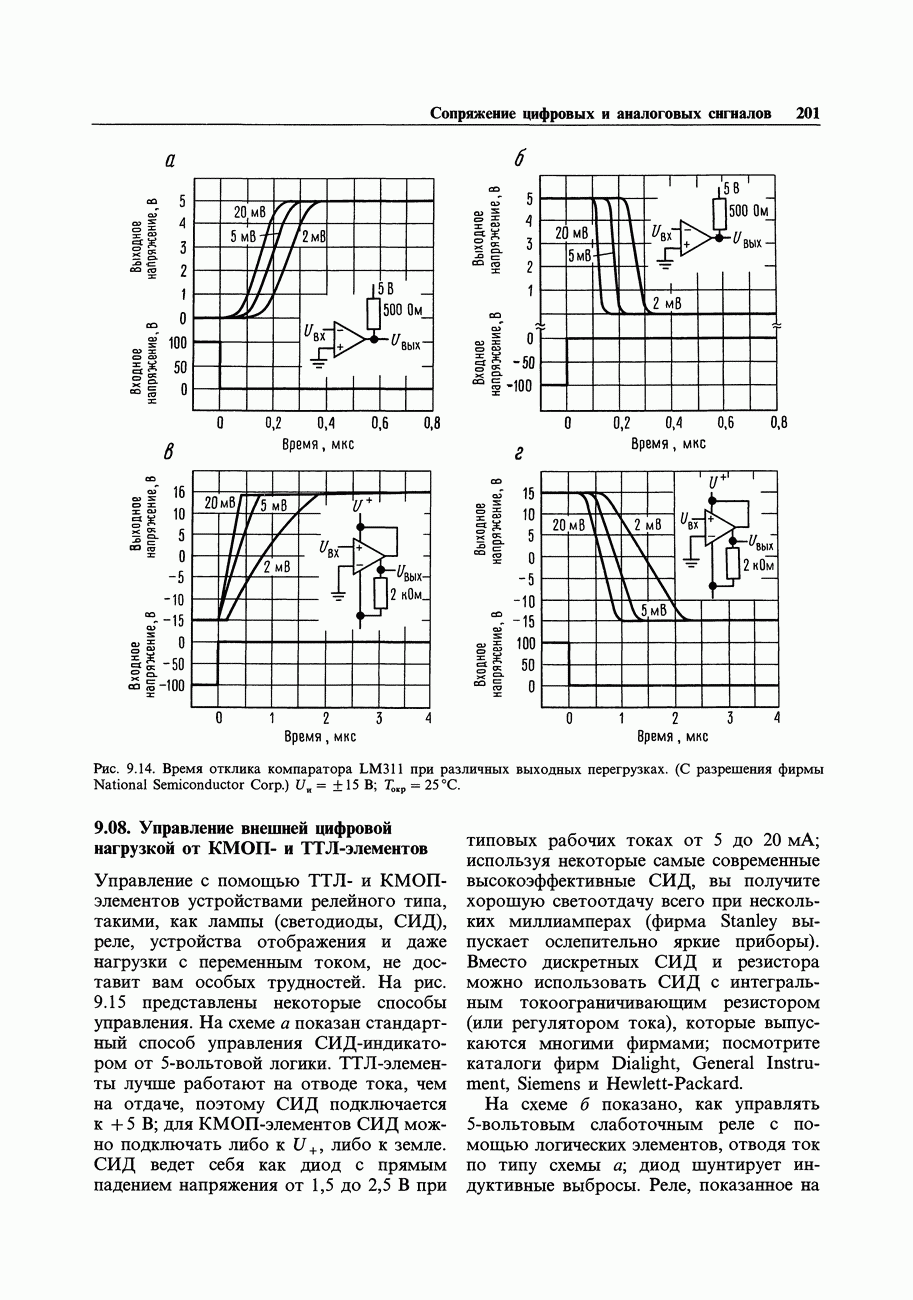

9.08. Управление внешней цифровой нагрузкой от КМОП- и ТТЛ-элементов

Управление с помощью ТТЛ- и КМОП-элементов устройствами релейного типа, такими, как лампы (светодиоды, СИД), реле, устройства отображения и даже нагрузки с переменным током, не доставит вам особых трудностей. На рис. 9.15 представлены некоторые способы управления. На схеме а показан стандартный способ управления СИД-индикатором от -вольтовой логики. ТТЛ-элементы лучше работают на отводе тока, чем на отдаче, поэтому СИД подключается к В; для КМОП-элементов СИД можно подключать либо к , либо к земле. СИД ведет себя как диод с прямым падением напряжения от 1,5 до 2,5 В при типовых рабочих токах от 5 до используя некоторые самые современные высокоэффективные СИД, вы получите хорошую светоотдачу всего при нескольких миллиамперах (фирма Stanley выпускает ослепительно яркие приборы). Вместо дискретных СИД и резистора можно использовать СИД с интегральным токоограничивающим резистором (или регулятором тока), которые выпускаются многими фирмами; посмотрите каталоги фирм Dialight, General Instrument, Siemens и Hewlett-Packard.

На схеме б показано, как управлять -вольтовым слаботочным реле с помощью логических элементов, отводя ток по типу схемы а; диод шунтирует индуктивные выбросы.

Таблица 9.3. Компараторы

(см. оригинал)

Таблица 9.3. Компараторы (продолжение)

(см. оригинал)

Таблица 9.3. Компараторы

Реле, показанное на схеме, выполнено в стандартном корпусе DIP с сопротивлением обмотки 500 Ом (потребляемый ток составляет , что соответствует возможностям большинства элементов -вольтовой логики). Схемы в, г и д предназначены для управления высоковольтной нагрузкой. На схеме в вентиль с открытым коллектором, работающий от источника 15 В, управляется -вольтовым реле, а на схеме г «сдвоенный периферийный формирователь» 75451 управляет некой неопределенной нагрузкой в диапазоне напряжений до 30 В и токов до . Выпускаются также аналогичные приборы с открытым коллектором, предназначенные для работы с напряжением 80 В и даже с большими, чем в предыдущем случае, токами; познакомтесь с серией , выпускаемой фирмой National, и с серией мощных формирователей фирмы Sprague (UCN/UDN/ULN), включающей превосходные октальные формирователи в корпусе DIP. В схеме д мы использовали низкопороговый -канальный мощный полевой транзистор; благодаря высокому входному импедансу транзистора такой способ управления особенно удобен. При управлении -уровнями для обеспечения нормальных условий работы лучше использовать резисторную подвеску к питанию, поскольку минимальный гарантированный в -элементах высокий уровень (2,4 В) является слишком низким.

Рассмотренные выше способы могут оказаться неприемлимыми для элементов НС, LS или из-за ограничений по выходу (отводящий ток составляет соответственно 5, 8 и . Для управления большими СИД можно воспользоваться элементами типа (сшестеренный инвертор с током отвода или отдачи 48 мА).

Продолжение табл. 9.3

При управлении сильноточной нагрузкой от логических элементов следует позаботиться о массивной земляной шине для подвода земли к кристаллу, поскольку ток нагрузки возвращается на землю источника питания через кристалл. В некоторых случаях целесообразно использовать отдельный путь возврата земли.

На схеме е показано применение npn-транзистора для переключения сильно - точной нагрузки с помощью -вольтовой логики. Для коммутации больших токов используйте второй транзистор, как показано на схеме . На схемах з, и представлен способ управления нагрузками, подключенными к отрицательному полюсу источника питания. Высокий выходной уровень открывает -транзистор и напряжение насыщения на коллекторе становится выше потенциала земли на величину падения напряжения на диоде. Ток эмиттера, а, следовательно, и максимальный ток коллектора (нагрузки), в схеме з определяется резистором (или положительным предельным током вентиля). В улучшенной схеме и в качестве буфера используется -повторитель; диод, включенный последовательно с выходом, удерживает нагрузку от перепадов выше земли. В обоих случаях максимальный ток нагрузки равен току эмиттера -транзистора. Аналогичные схемы выпускаются в интегральном исполнении; они имеют КМОП/ТТЛ-совместимые входы и высоковольтные выходы с нагрузочной способностью по току до несольких сотен миллиампер. Попробуйте применить элементы фирмы National и распространенную серию UDN фирмы Sprague.

Рис. 9.15. Управление нагрузками от логических уровней

(см. оригинал)

В том случае когда вы используете слаботочную логику с выходным током едва достигающим миллиампера, следует предусмотреть специальный мощный формирователь, даже для светодиода. На схеме к показан надежный сшестеренный буфер, управляющий светодиодом. Этот элемент может работать с отводом тока от 5 до при напряжении питания от 5 до 15 В соответственно (нагрузочная способность выхода увеличивается с увеличением напряжения питания). В схемах используются еще более мощные формирователи - 40107, содержащий мощный -канальный МОП-транзистор на выходе с открытым стоком (отводящий ток составляет от 16 до при напряжении питания от 5 до 15 В, соответственно), и с мощным -формирователем по схеме Дарлингтона, рассчитанным на ток . Можно, разумеется, всегда использовать и дискретные внешние транзисторы, как в схемах , и, но их применение ограничено базовым током менее миллиампера. Дискретный -канальный МОП-транзистор в схеме д особенно хорошо работает со «слабенькими» КМОП-элементами.

Для управления удаленной нагрузкой или нагрузкой с независимой системой заземления лучше всего использовать оптрон. Этот прибор содержит светодиод (на стороне формирователя), который освещает фотоприемник (на стороне нагрузки). Оптроны выпускаются на различные скорости с различными конфигурациями входов/выходов (логический вход или просто светодиод; логический выход, выход с насыщенным транзистором (или схема Дарлингтона), выход с МОП-транзистором или выход с тиристором или симистором; см. рис. 9.26). Типичным примером является распространенный элемент , показанный на рис. 9.15, н; этот элемент содержит простой светодиод на входе, -транзистор на выходе и может работать при напряжении 2500 В с временем переключения . Минимальный коэффициент передачи по току составляет 1,0, поэтому остается только пропустить через светодиод ток, равный максимальному выходному току. Существует ряд оптронов, которые используют логические уровни на входе и на выходе. Примером может служить оптрон фирмы General Instrument; уровни на входе и выходе соответствуют уровням LS, время распространения составляет 60 не (15 МГц), напряжение В. В больших количествах его можно приобрести за 3 долл.

Наиболее простым способом управления нагрузкой переменного тока является способ, основанный, как показано на схеме о, на применении твердотельного реле. Реле этого типа представляет собой симистор с оптической связью с логическим входом и нагрузочной способностью по току от 1 до 40 А при коммутации нагрузки с переменным напряжением 115 В. Слаботочные реле в большом разнообразии выпускаются в корпусах типа DIP (например, серия «интегральных ключей» фирмы International Rectifier), в то время как более мощные реле выпускаются в виде прямоугольных блоков со сторонами, равными примерно 2 дюймам, предназначенных для установки на шасси. С другой стороны, нагрузки переменного тока можно коммутировать с помощью обычного реле, управляемого логическим элементом. При этом, однако, обязательно изучите технические данные, поскольку большинство реле, управляемых логикой, не способны коммутировать большие нагрузки переменного тока и вам понадобится логическое реле для того, чтобы управлять вторым более мощным реле. Почти во всех реле используется коммутация по типу «перехода через нуль» (или «нулевого ), которая в действительности является комбинацией включения по нулевому напряжению и выключения по нулевому току; это весьма полезная особенность, она предотвращает попадание выбросов и помех в шину питания. Много «мусора» на силовую шину переменного тока попадает от симисторных контроллеров, в которых коммутация осуществляется не в моменты перехода через нуль; таковы, например, регуляторы света с фазовым управлением для осветительных ламп, термостатов и двигателей.

В качестве альтернативы оптической связи, использованной в схеме о, иногда можно встретить импульсный трансформатор для подвода импульсов запуска к симистору или тиристору.

Для управления -сегментными цифровыми индикаторами проще всего использовать элементы, объединяющие дешифратор и формирователи. Разнообразие их поразительно, - с формирователями для СИД и для жидкокристаллических индикаторов, с возможностями отвода и отдачи тока и т.п. Типичными примерами являются элементы «регистр/дешифратор/формирователи» типа (СИД с общим катодом) и для жидкокристаллических индикаторов. Более подробно об этом будет изложено в разделе по оптоэлектронике (разд. 9.10).
