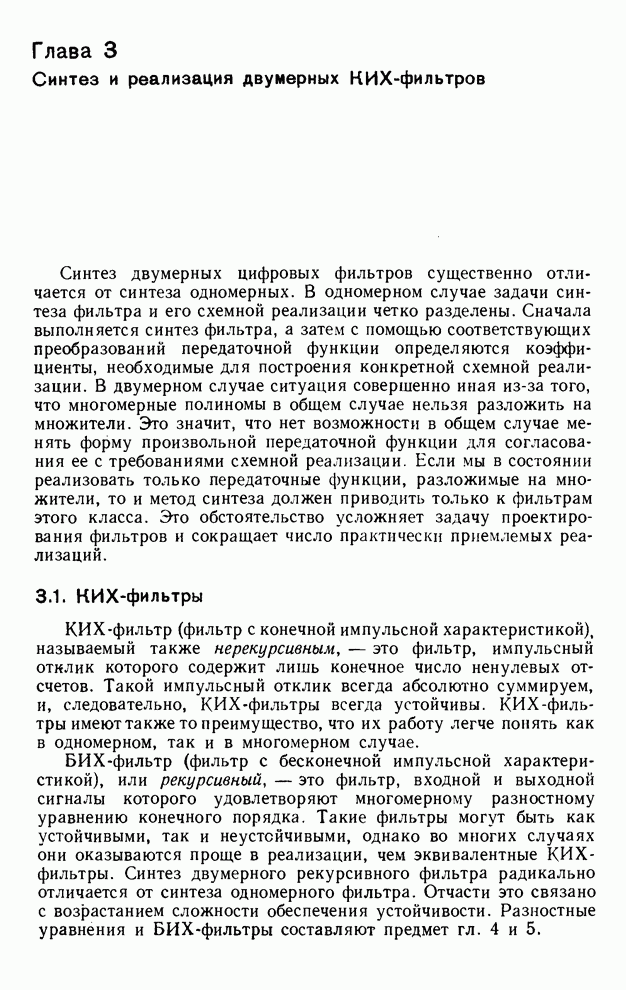

Глава 3. Синтез и реализация двумерных КИХ-фильтров
Синтез двумерных цифровых
фильтров существенно отличается от синтеза одномерных. В одномерном случае
задачи синтеза фильтра и его схемной реализации четко разделены. Сначала
выполняется синтез фильтра, а затем с помощью соответствующих преобразований
передаточной функции определяются коэффициенты, необходимые для построения
конкретной схемной реализации. В двумерном случае ситуация совершенно иная
из-за того, что многомерные полиномы в общем случае нельзя разложить на
множители. Это значит, что нет возможности в общем случае менять форму
произвольной передаточной функции для согласования ее с требованиями схемной
реализации. Если мы в состоянии реализовать только передаточные функции,
разложимые на множители, то и метод синтеза должен приводить только к фильтрам
этого класса. Это обстоятельство усложняет задачу проектирования фильтров и
сокращает число практически приемлемых реализаций.
