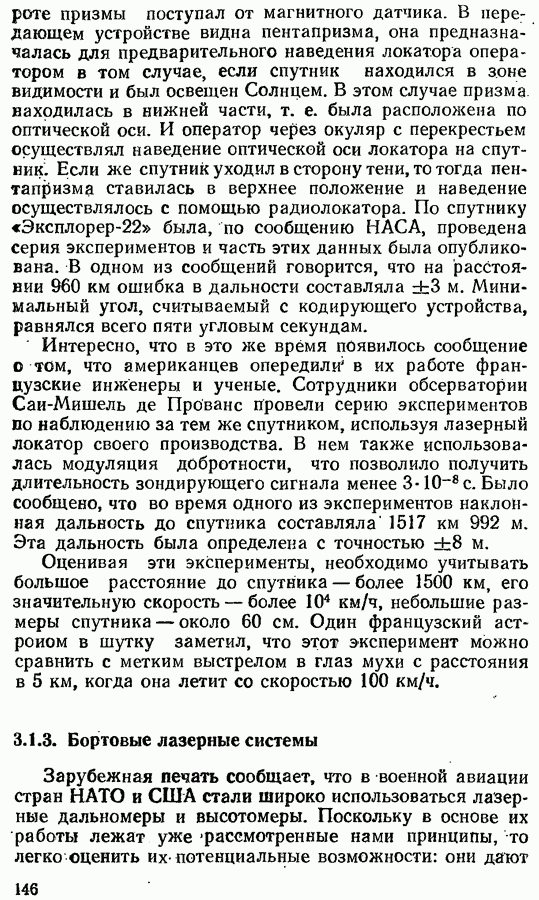

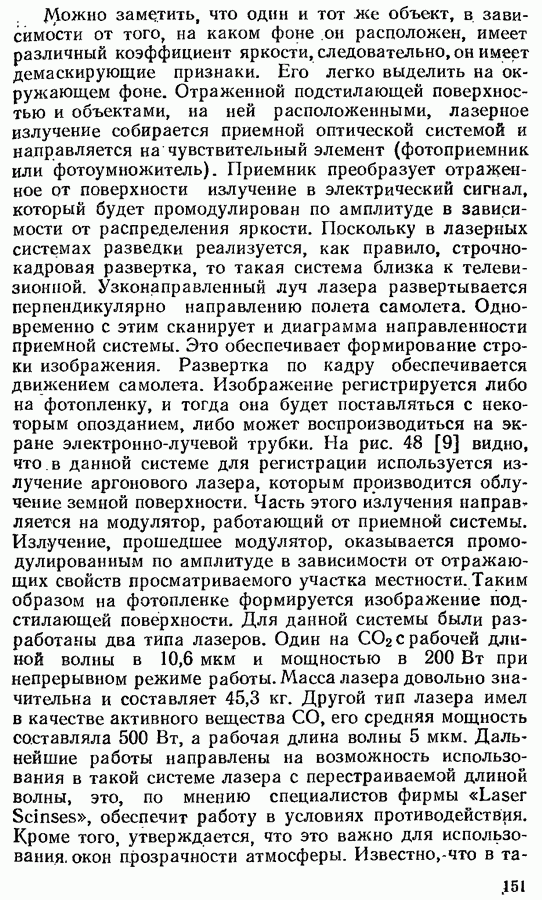

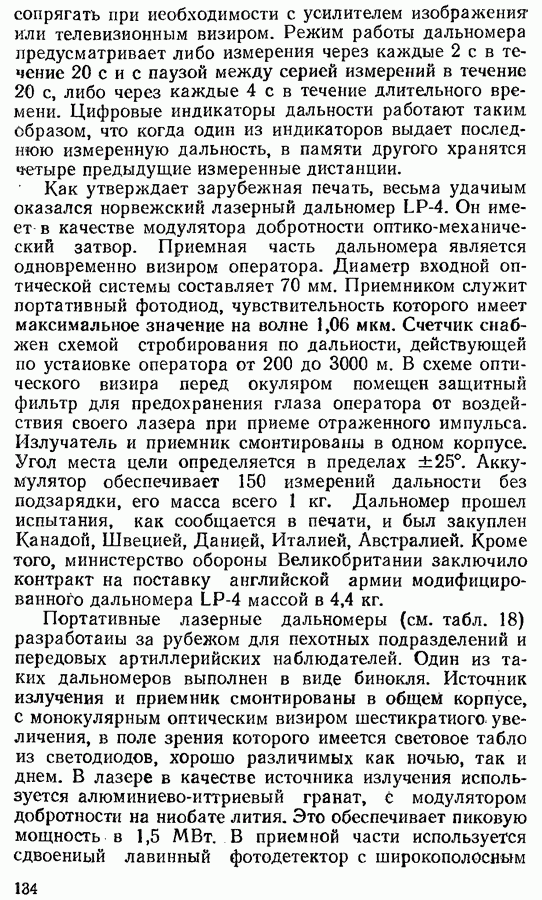

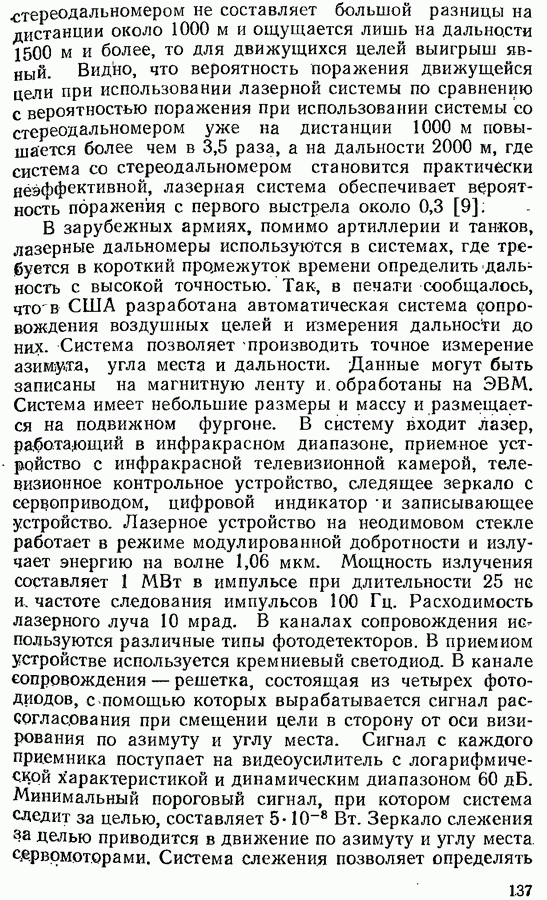

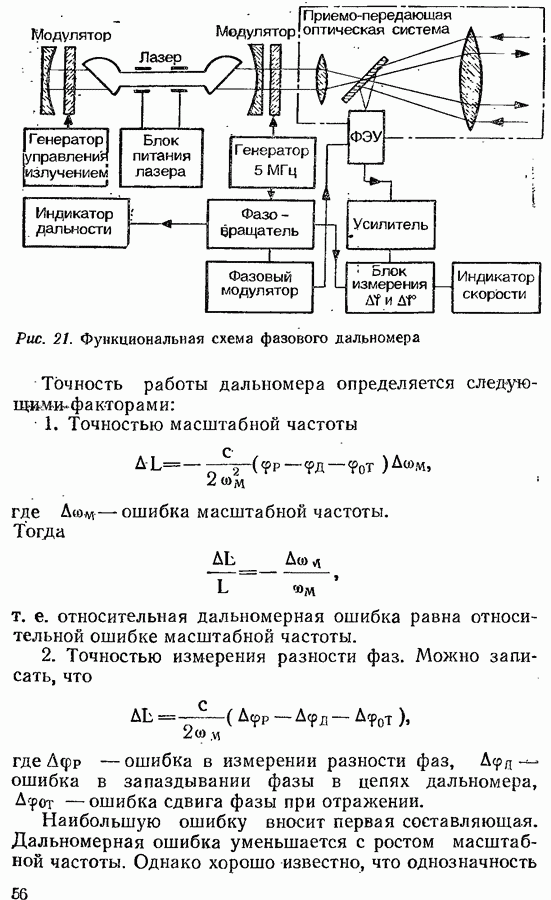

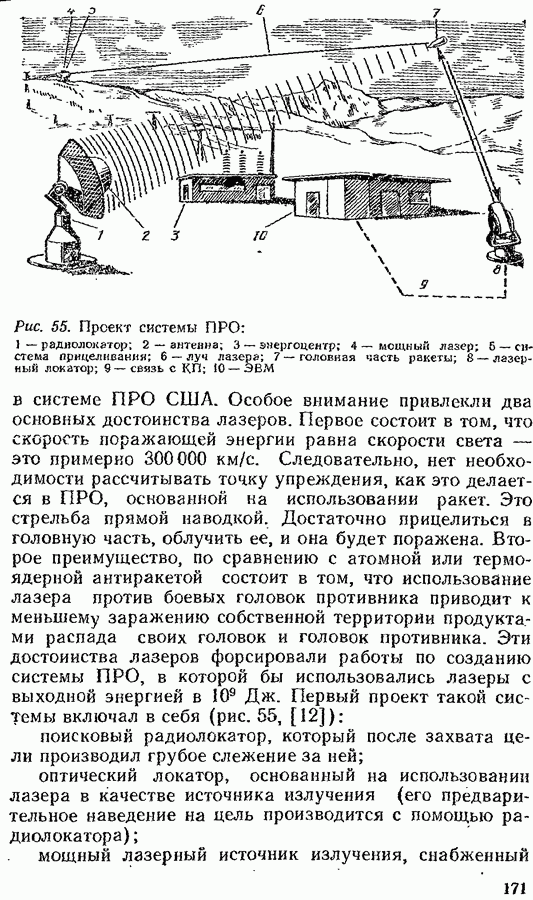

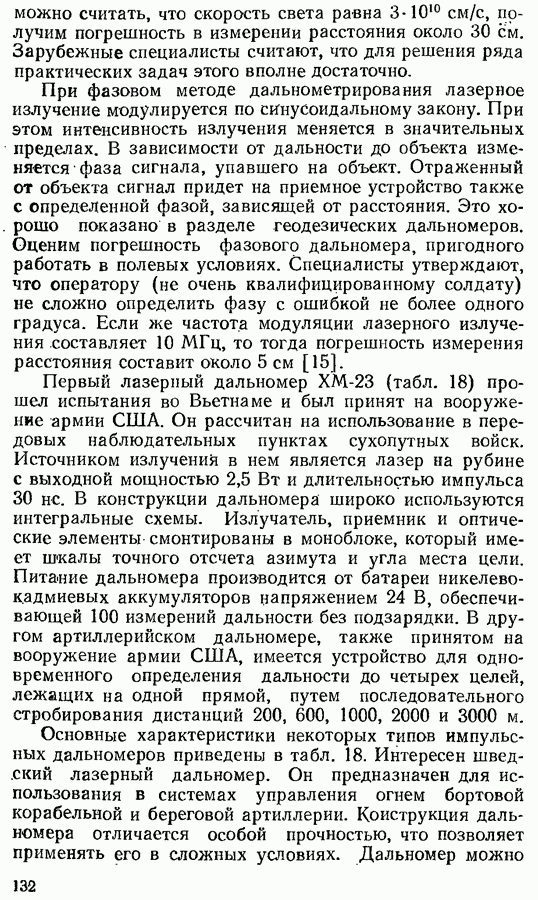

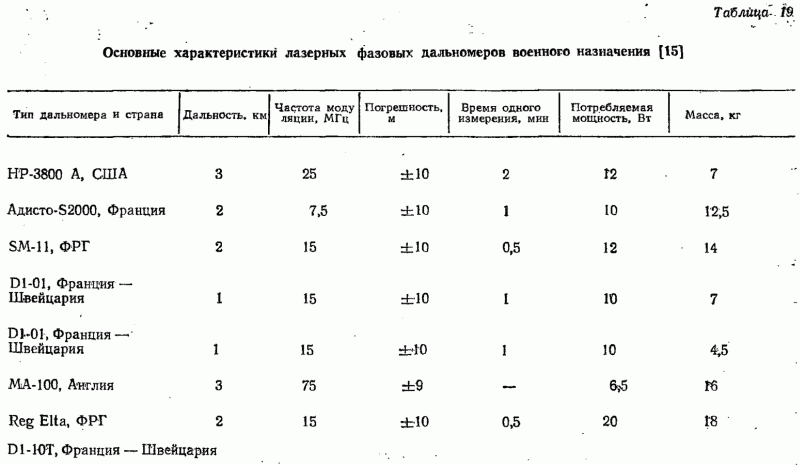

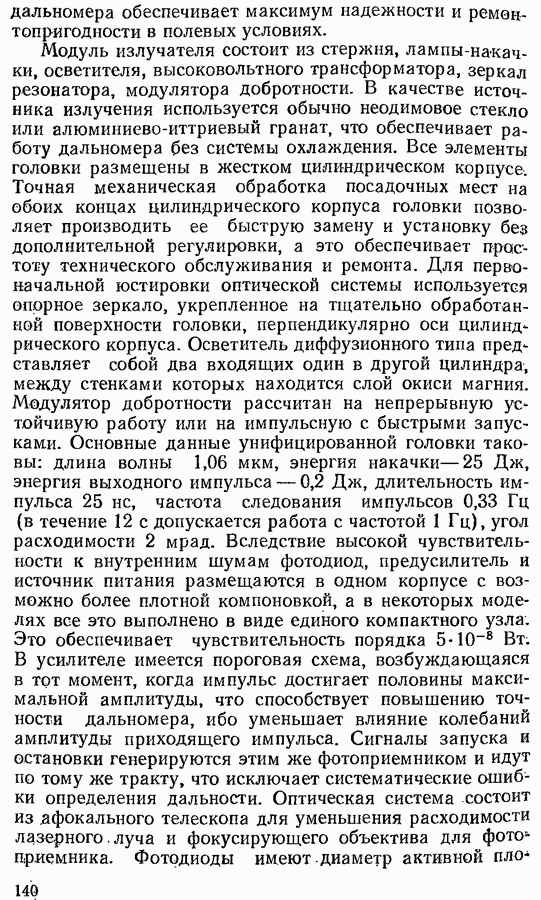

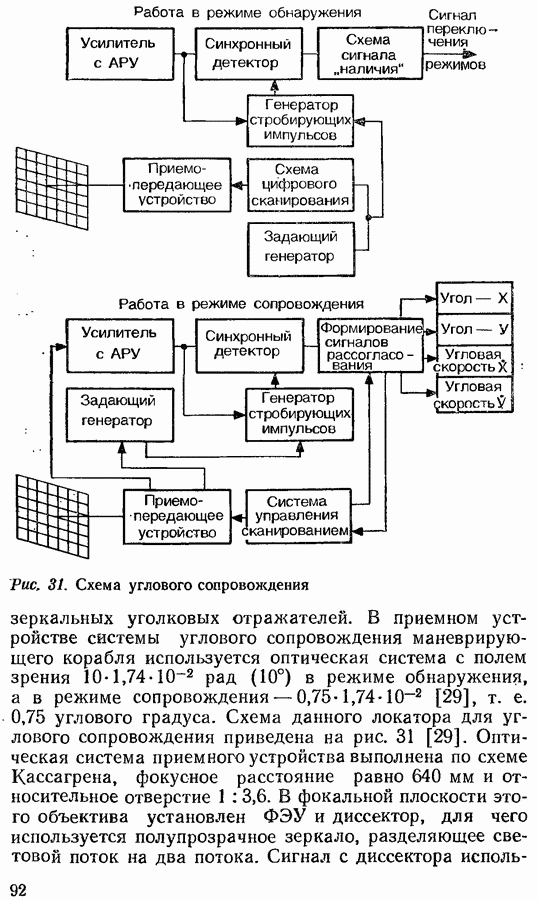

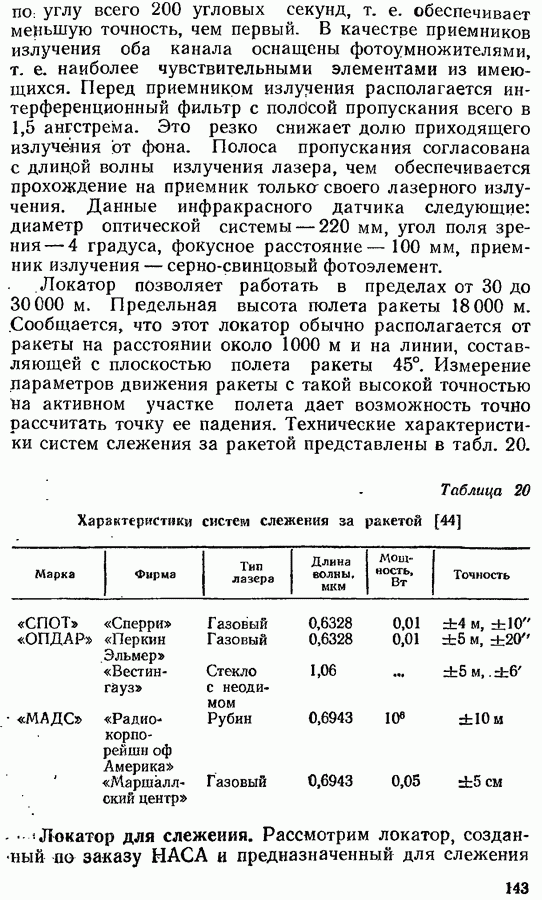

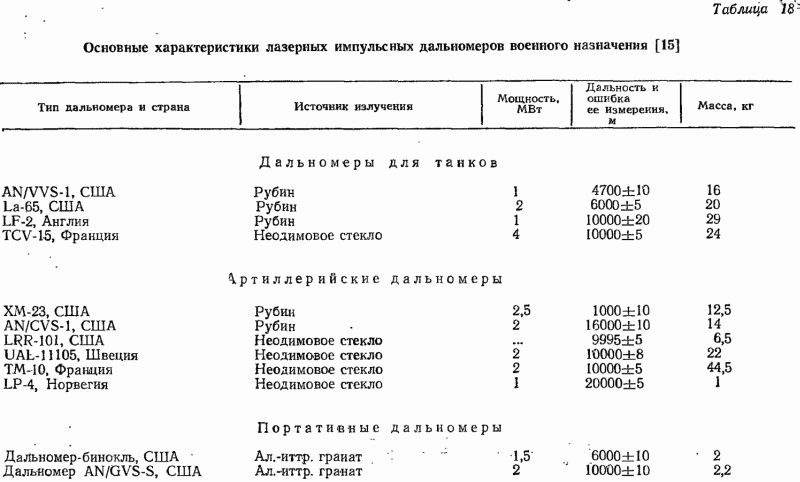

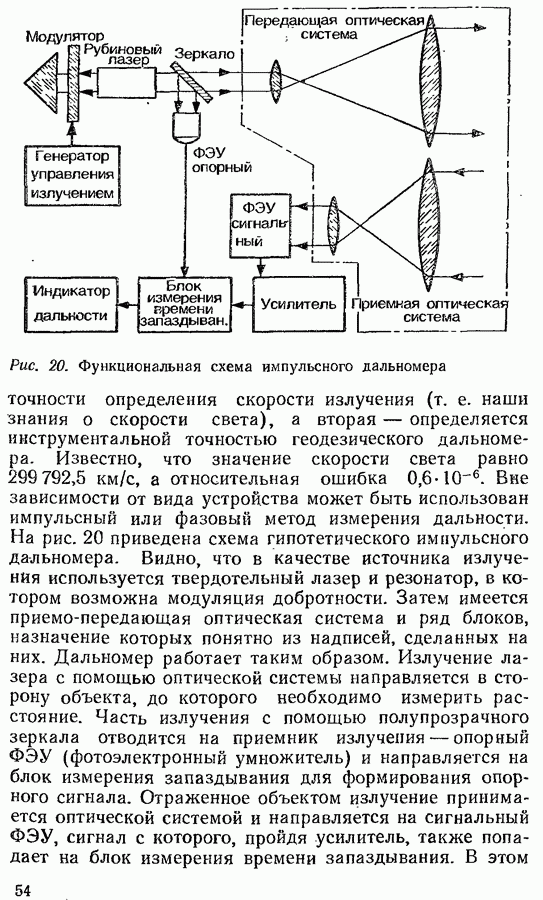

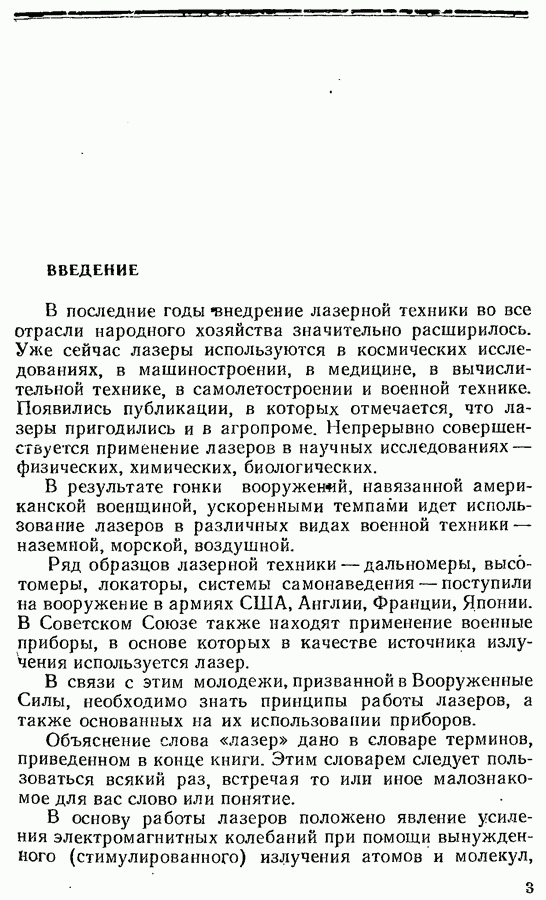

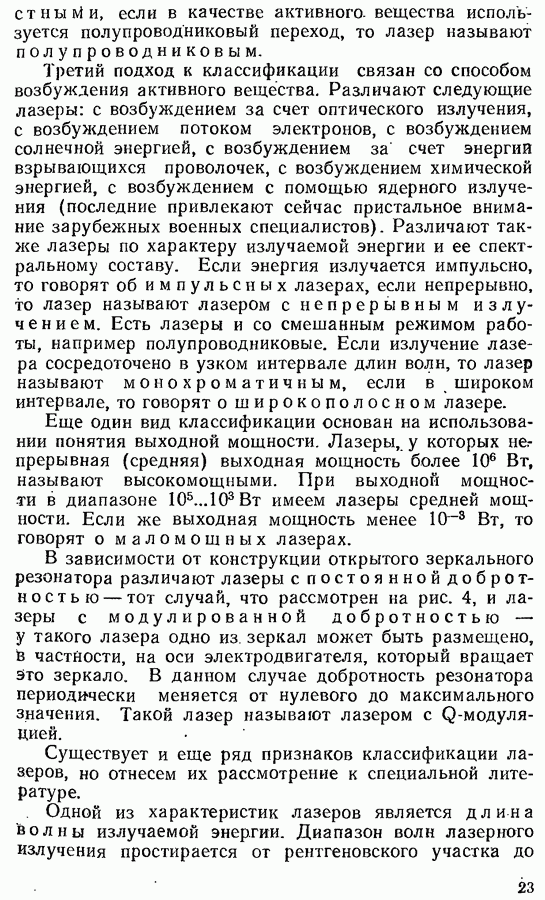

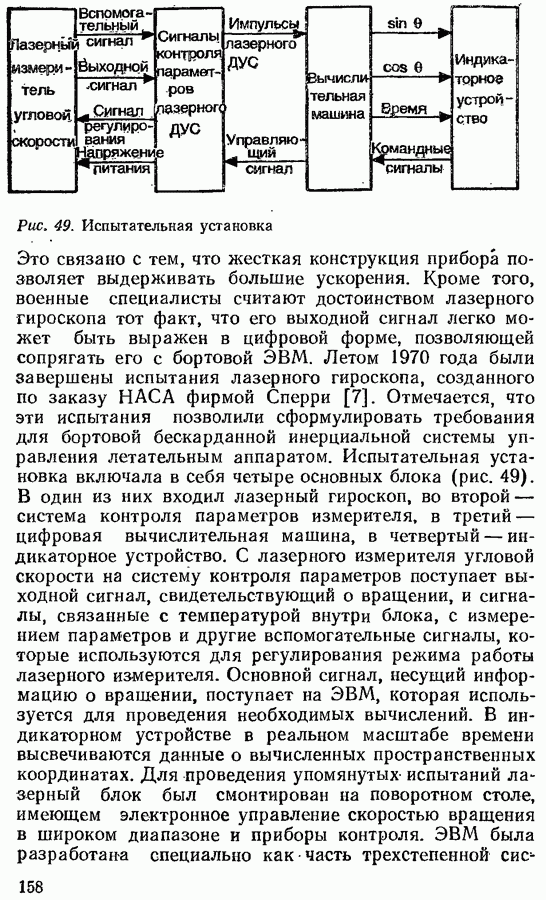

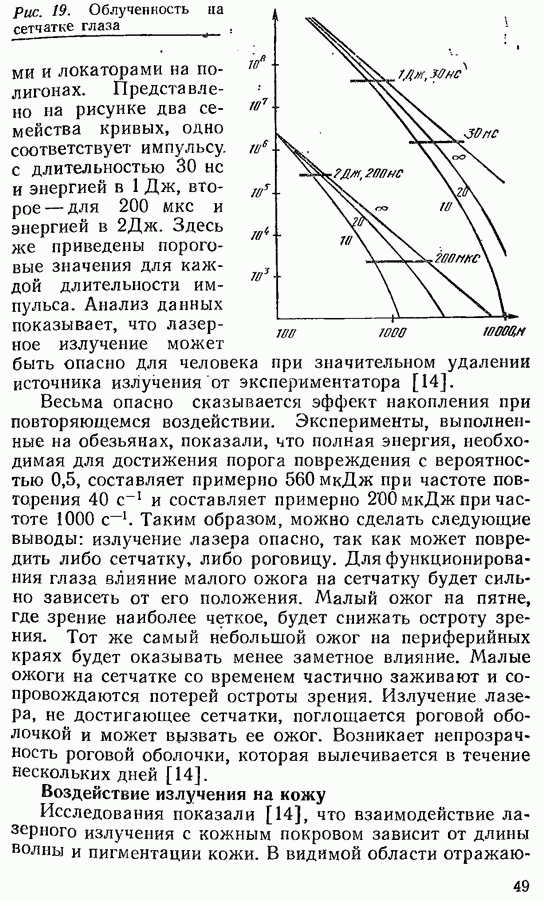

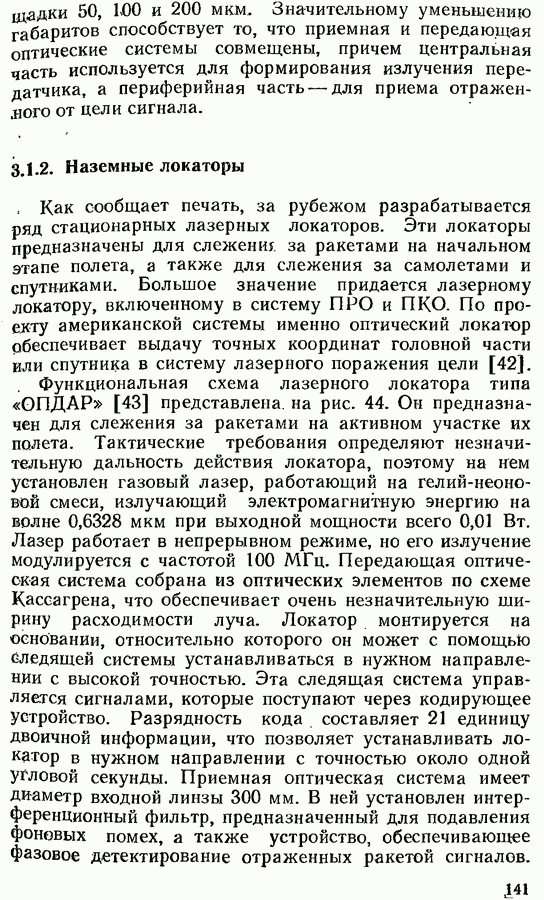

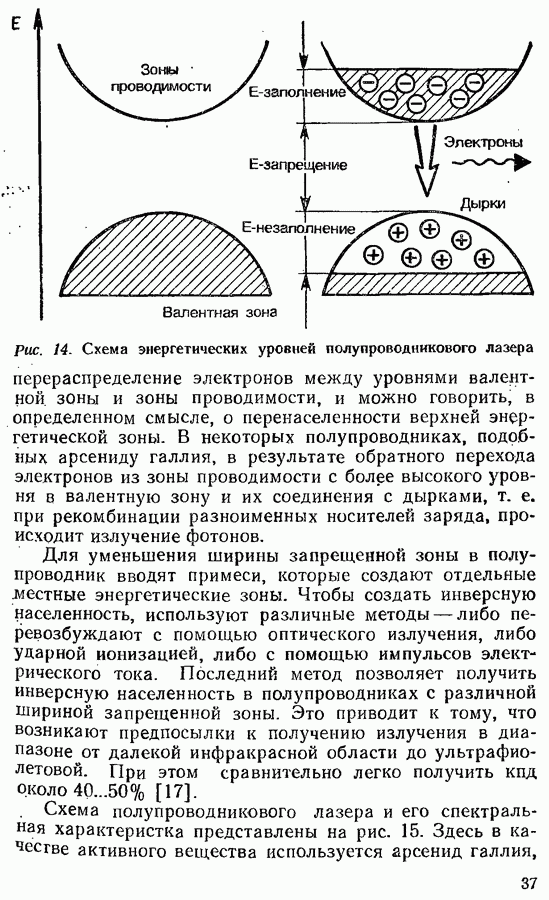

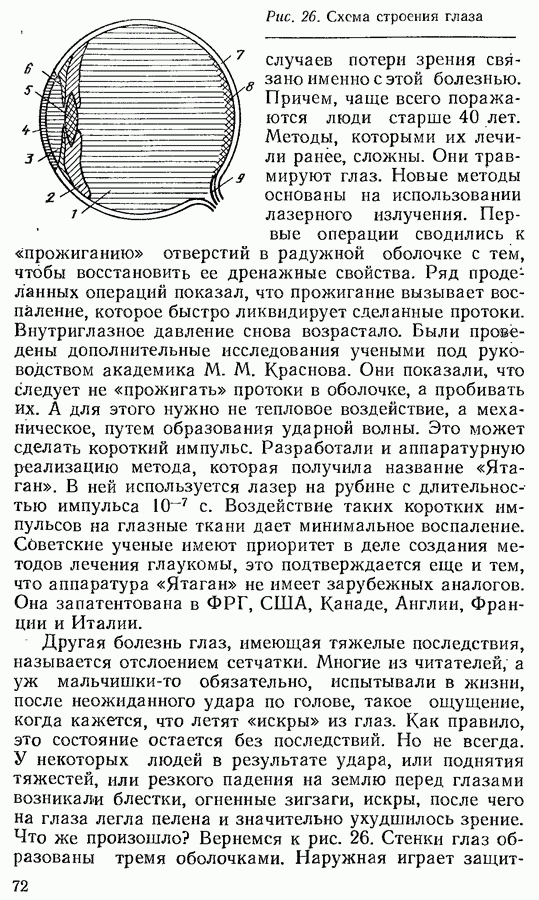

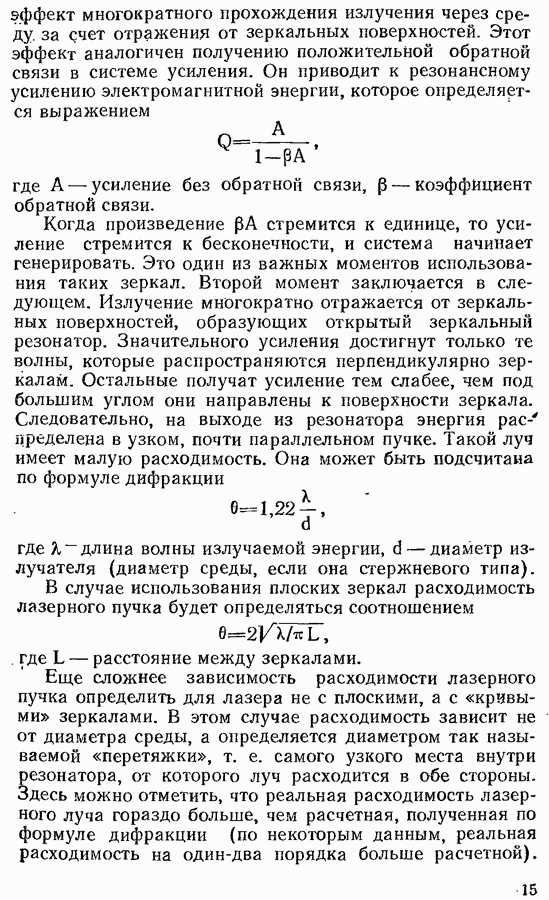

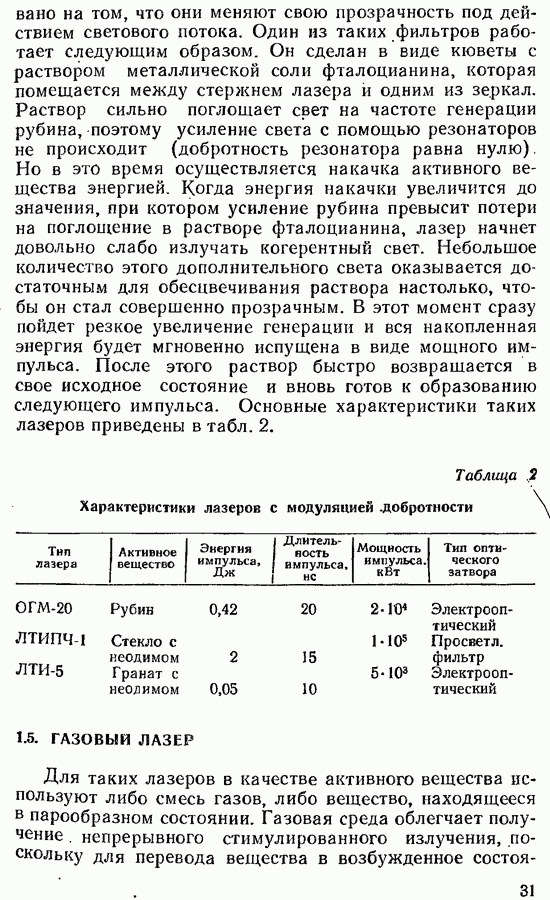

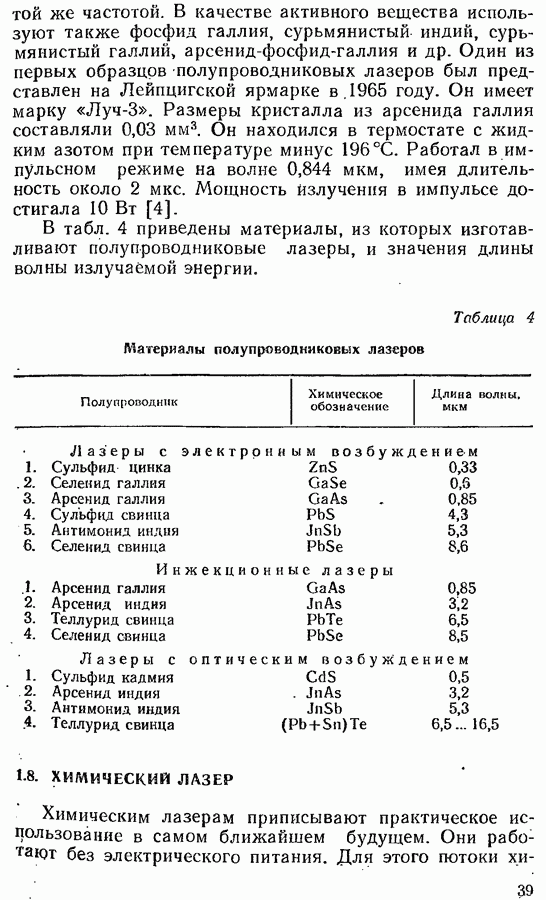

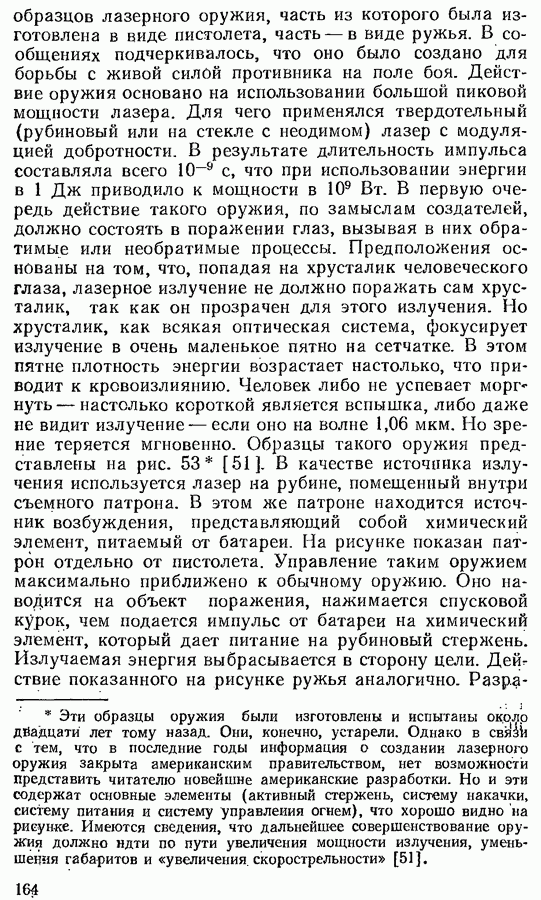

Распознанный текст, спецсимволы и формулы могут содержать ошибки, поэтому с корректным вариантом рекомендуем ознакомиться на отсканированных изображениях учебника выше Также, советуем воспользоваться поиском по сайту, мы уверены, что вы сможете найти больше информации по нужной Вам тематике 3.1.3. Бортовые лазерные системыЗарубежная печать сообщает, что в военной авиации стран НАТО и США стали широко использоваться лазерные дальномеры и высотомеры. Поскольку в основе их работы лежат уже рассмотренные нами принципы, то легко оценить их потенциальные возможности: они дают

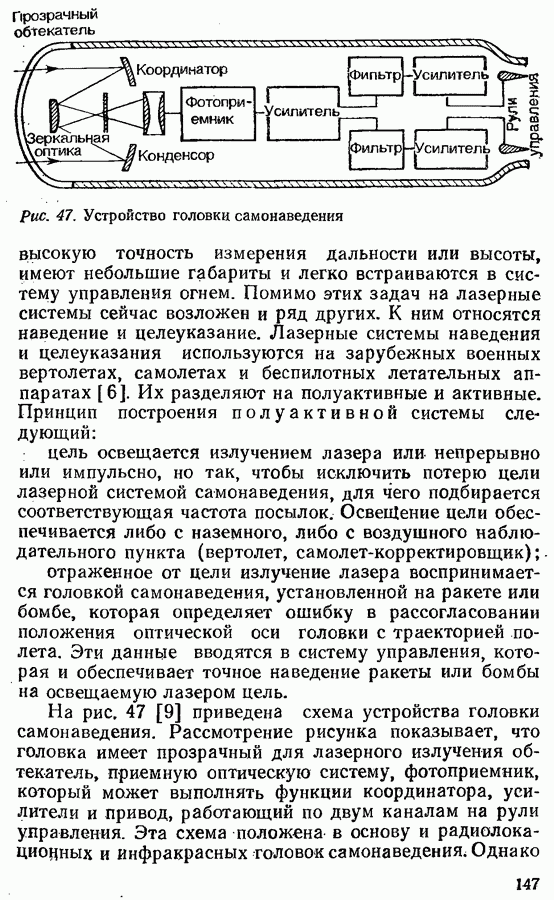

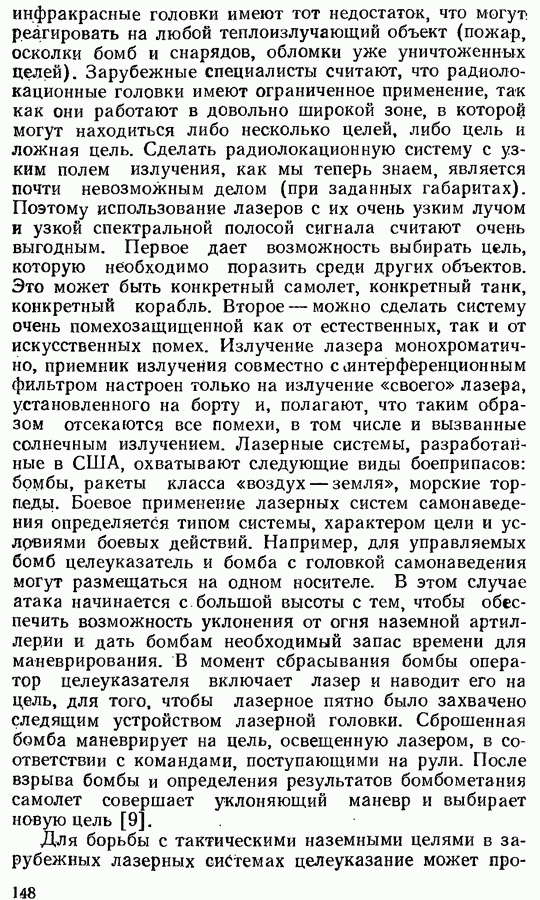

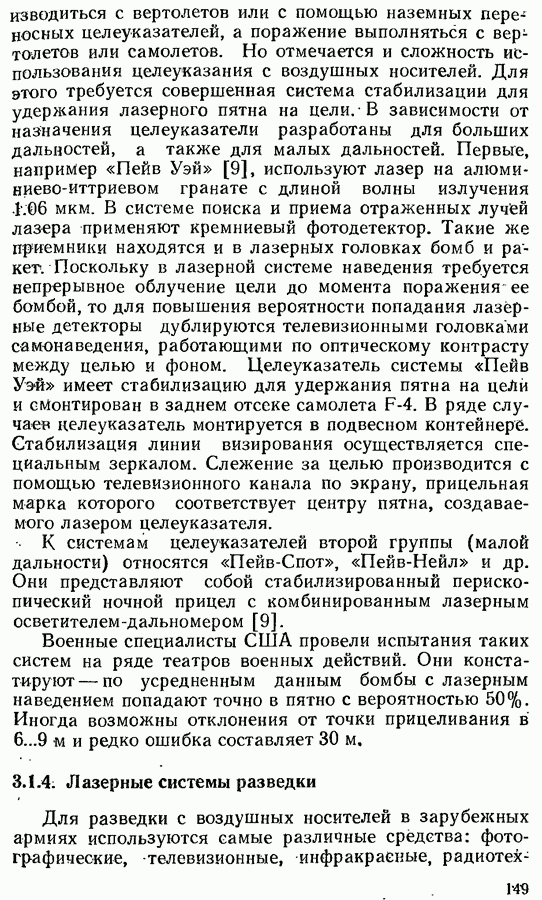

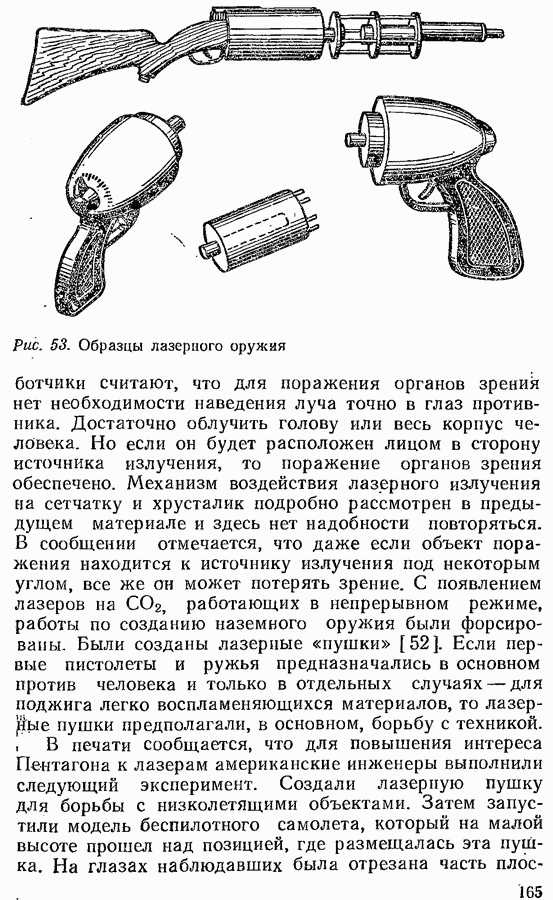

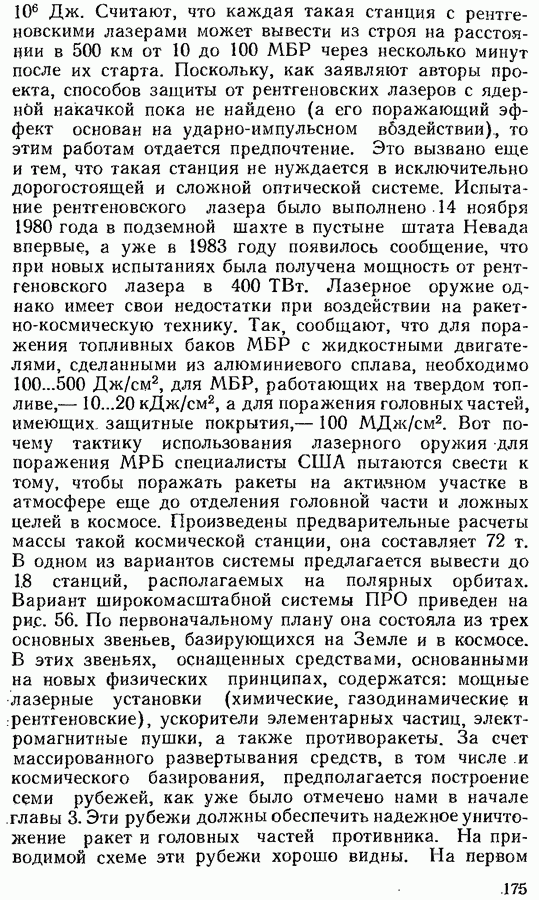

Рис. 47. Устройство головки самонаведения высокую точность измерения дальности или высоты, имеют небольшие габариты и легко встраиваются в систему управления огнем. Помимо этих задач на лазерные системы сейчас возложен и ряд других. К ним относятся наведение и целеуказание. Лазерные системы наведения и целеуказания используются на зарубежных военных вертолетах, самолетах и беспилотных летательных аппаратах [6]. Их разделяют на полуактивные и активные. Принцип построения полуактивной системы следующий: цель освещается излучением лазера или непрерывно или импульсно, но так, чтобы исключить потерю цели лазерной системой самонаведения, для чего подбирается соответствующая частота посылок. Освещение цели обеспечивается либо с наземного, либо с воздушного наблюдательного пункта (вертолет, самолет-корректировщик); отраженное от цели излучение лазера воспринимается головкой самонаведения, установленной на ракете или бомбе, которая определяет ошибку в рассогласовании положения оптической оси головки с траекторией полета. Эти данные вводятся в систему управления, которая и обеспечивает точное наведение ракеты или бомбы на освещаемую лазером цель. На рис. 47 [9] приведена схема устройства головки самонаведения. Рассмотрение рисунка показывает, что головка имеет прозрачный для лазерного излучения обтекатель, приемную оптическую систему, фотоприемник, который может выполнять функции координатора, усилители и привод, работающий по двум каналам на рули управления. Эта схема положена в основу и радиолокационных и инфракрасных головок самонаведения. Однако инфракрасные головки имеют тот недостаток, что могут реагировать на любой теплоизлучающий объект (пожар, осколки бомб и снарядов, обломки уже уничтоженных целей). Зарубежные специалисты считают, что радиолокационные головки имеют ограниченное применение, так как они работают в довольно широкой зоне, в которой могут находиться либо несколько целей, либо цель и ложная цель. Сделать радиолокационную систему с узким полем излучения, как мы теперь знаем, является почти невозможным делом (при заданных габаритах). Поэтому использование лазеров с их очень узким лучом и узкой спектральной полосой сигнала считают очень выгодным. Первое дает возможность выбирать цель, которую необходимо поразить среди других объектов. Это может быть конкретный самолет, конкретный танк, конкретный корабль. Второе — можно сделать систему очень помехозащищенной как от естественных, так и от искусственных помех. Излучение лазера монохроматично, приемник излучения совместно с интерференционным фильтром настроен только на излучение «своего» лазера, установленного на борту и, полагают, что таким образом отсекаются все помехи, в том числе и вызванные солнечным излучением. Лазерные системы, разработанные в США, охватывают следующие виды боеприпасов: бомбы, ракеты класса «воздух — земля», морские торпеды. Боевое применение лазерных систем самонаведения определяется типом системы, характером цели и условиями боевых действий. Например, для управляемых бомб целеуказатель и бомба с головкой самонаведения могут размещаться на одном носителе. В этом случае атака начинается с. большой высоты с тем, чтобы обеспечить возможность уклонения от огня наземной артиллерии и дать бомбам необходимый запас времени для маневрирования. В момент сбрасывания бомбы оператор целеуказателя включает лазер и наводит его на цель, для того, чтобы лазерное пятно было захвачено следящим устройством лазерной головки. Сброшенная бомба маневрирует на цель, освещенную лазером, в соответствии с командами, поступающими на рули. После взрыва бомбы и определения результатов бомбометания самолет совершает уклоняющий маневр и выбирает новую цель [9]. Для борьбы с тактическими наземными целями в зарубежных лазерных системах целеуказание может производиться с вертолетов или с помощью наземных переносных целеуказателей, а поражение выполняться с вертолетов или самолетов. Но отмечается и сложность использования целеуказания с воздушных носителей. Для этого требуется совершенная система стабилизации для удержания лазерного пятна на цели. В зависимости от назначения целеуказатели разработаны для больших дальностей, а также для малых дальностей. Первые, например «Пейв Уэй» [9], используют лазер на алюминиево-иттриевом гранате с длиной волны излучения 1.06 мкм. В системе поиска и приема отраженных лучей лазера применяют кремниевый фотодетектор. Такие же приемники находятся и в лазерных головках бомб и ракет. Поскольку в лазерной системе наведения требуется непрерывное облучение цели до момента поражения ее бомбой, то для повышения вероятности попадания лазерные детекторы дублируются телевизионными головками самонаведения, работающими по оптическому контрасту между целью и фоном. Целеуказатель системы «Пейв Уэй» имеет стабилизацию для удержания пятна на цели и смонтирован в заднем отсеке самолета К системам целеуказателей второй группы (малой дальности) относятся «Пейв-Спот», «Пейв-Нейл» и др. Они представляют собой стабилизированный перископический ночной прицел с комбинированным лазерным осветителем-дальномером [9]. Военные специалисты США провели испытания таких систем на ряде театров военных действий. Они констатируют — по усредненным данным бомбы с лазерным наведением попадают точно в пятно с вероятностью 50%. Иногда возможны отклонения от точки прицеливания в 6...9 м и редко ошибка составляет 30 м.
|
