12.2. Классическая томография

До появления ЭВМ в медицине использовалась так называемая классическая томография. Ее идея состоит в следующем. Пусть нам необходимо получить изображение объекта в плоскости  (рис. 12.5). Для этого фотопленку помещают в плоскость , а источник рентгеновского излучения в плоскость . Плоскости  и  параллельны плоскости . Источник рентгеновского излучения и фотопленка перемещаются в противоположных направлениях с одинаковой скоростью. В этом случае точка пересечения осей источника рентгеновского излучения лежит на плоскости . Потому изображение плоскости , в частности точек  и  (см. рис. 12.5), на фотопленке в плоскости  будет неподвижным. В то же время точки, которые лежат вне плоскости , будут отображаться в различные места фотопленки на плоскости . Поэтому на фотопленке изображение плоскости  отображается четко, а изображения остальных сечений объекта «размазываются» за счет движения, создавая искажения томографического изображения. Несмотря на относительную простоту описанного метода, это было лишь частичное решение задачи формирования томографического изображения сечения, так как получаемое классическим методом изображение сечения  остается значительно затененным другими слоями исследуемого объекта.

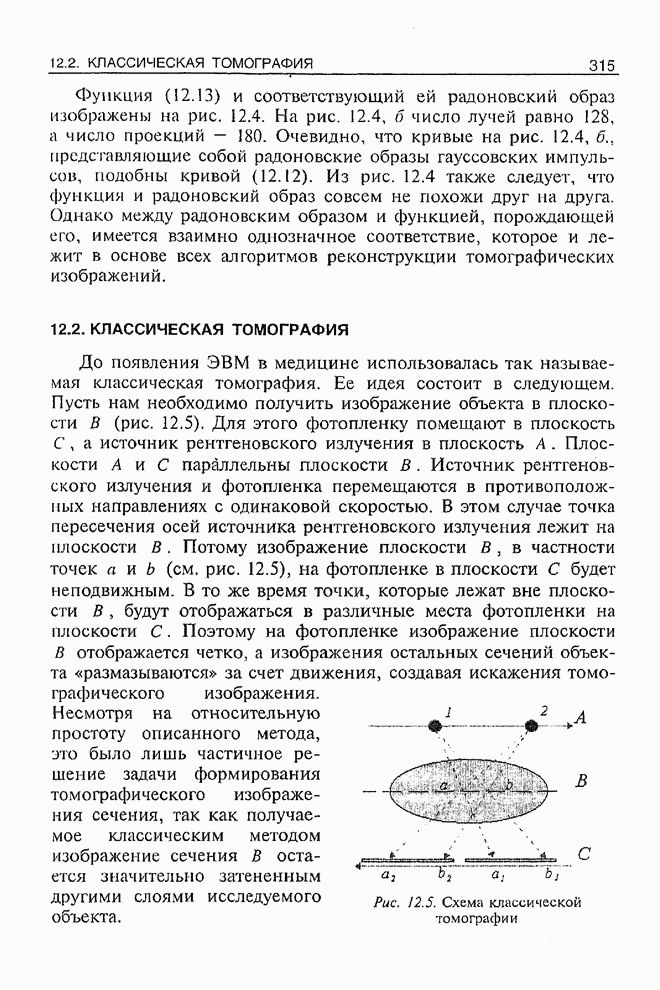

Рис. 12.5. Схема классической томографии
