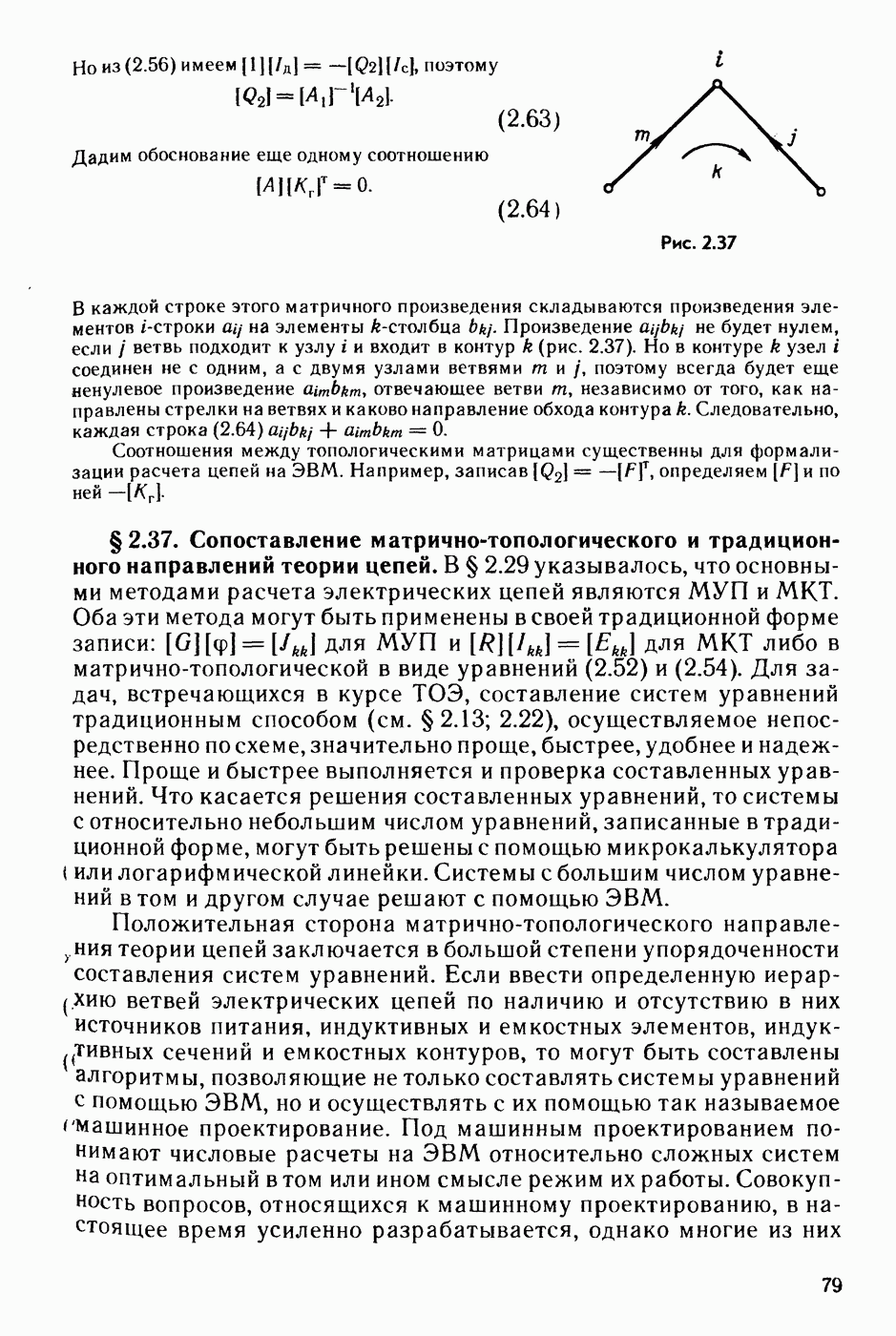

Распознанный текст, спецсимволы и формулы могут содержать ошибки, поэтому с корректным вариантом рекомендуем ознакомиться на отсканированных изображениях учебника выше

Также, советуем воспользоваться поиском по сайту, мы уверены, что вы сможете найти больше информации по нужной Вам тематике

ДЛЯ СТУДЕНТОВ И ШКОЛЬНИКОВ ЕСТЬ
ZADANIA.TO

§ 2.37. Сопоставление матрично-топологического и традиционного направлений теории цепей.

В § 2.29 указывалось, что основными методами расчета электрических цепей являются МУП и МКТ. Оба эти метода могут быть применены в своей традиционной форме записи: для МУП и для МКТ либо в матрично-топологической в виде уравнений (2.52) и (2.54). Для задач, встречающихся в курсе ТОЭ, составление систем уравнений традиционным способом (см. §2.13; 2.22), осуществляемое непосредственно по схеме, значительно проще, быстрее, удобнее и надежнее. Проще и быстрее выполняется и проверка составленных уравнений. Что касается решения составленных уравнений, то системы с относительно небольшим числом уравнений, записанные в традиционной форме, могут быть решены с помощью микрокалькулятора или логарифмической линейки. Системы с большим числом уравнений в том и другом случае решают с помощью ЭВМ.

Положительная сторона матрично-топологического направления теории цепей заключается в большой степени упорядоченности составления систем уравнений. Если ввести определенную иерархию ветвей электрических цепей по наличию и отсутствию в них источников питания, индуктивных и емкостных элементов, индуктивных сечений и емкостных контуров, то могут быть составлены алгоритмы, позволяющие не только составлять системы уравнений с помощью ЭВМ, но и осуществлять с их помощью так называемое Машинное проектирование. Под машинным проектированием понимают числовые расчеты на ЭВМ относительно сложных систем на оптимальный в том или ином смысле режим их работы. Совокупность вопросов, относящихся к машинному проектированию, в настоящее время усиленно разрабатывается, однако многие из них выходят за рамки курса ТОЭ и составляют предмет специальных курсов.

В заключение можно сказать, что традиционное и матрично-топологическое направления теории цепей дополняют друг друга и потому студент должен владеть обоими направлениями. При выполнении повседневных инженерных расчетов и решении задач, встречающихся в курсе ТОЭ, целесообразнее пользоваться уравнениями теории цепей в их традиционной форме записи, при машинном проектировании — матрично-топологической форме.
