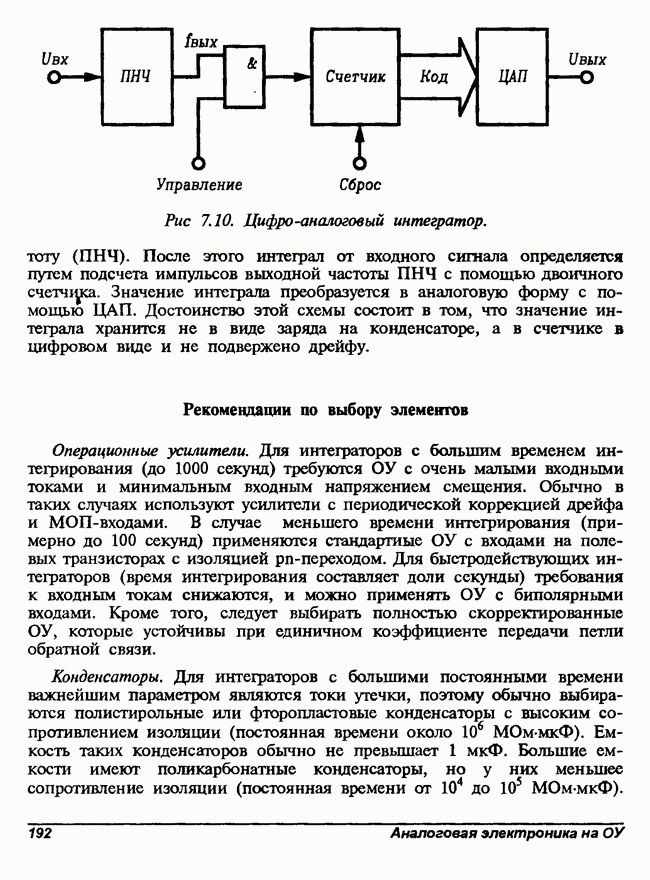

Рекомецдации по выбору элементов

Операционные усилители. Для интеграторов с большим временем интегрирования (до 1000 секунд) требуются ОУ с очень малыми входными токами и минимальным входным напряжением смещения. Обычно в таких случаях используют усилители с периодической коррекцией дрейфа и МОП-входами. В случае меньшего времени интегрирования (примерно до 100 секунд) применяются стандартные ОУ с входами на полевых транзисторах с изоляцией -переходом. Для быстродействующих интеграторов (время интегрирования составляет доли секунды) требования к входным токам снижаются, и можно применять ОУ с биполярными входами. Кроме того, следует выбирать полностью скорректированные ОУ, которые устойчивы при единичном коэффициенте передачи петли обратной связи.

Конденсаторы. Для интеграторов с большими постоянными времени важнейшим параметром являются токи утечки, поэтому обычно выбираются полистирольные или фторопластовые конденсаторы с высоким сопротивлением изоляции (постоянная времени около . Емкость таких конденсаторов обычно не превышает 1 мкФ. Большие емкости имеют поликарбонатные конденсаторы, но у них меньшее сопротивление изоляции (постоянная времени от до .

При малых временах интегрирования требования к сопротивлению изоляции не столь жесткие, поэтому можно выбрать конденсаторы других типов, например слюдяные или керамические. Для быстродействующих схем важным параметром становится тангенс угла потерь конденсатора. В интеграторах с большой постоянной времени при быстрых изменениях заряда (например, при сбросе или установке начальных условий — прим. ред.) приходится учитывать диэлектрическую абсорбцию. Малую диэлектрическую абсорбцию имеют полипропиленовые конденсаторы.
