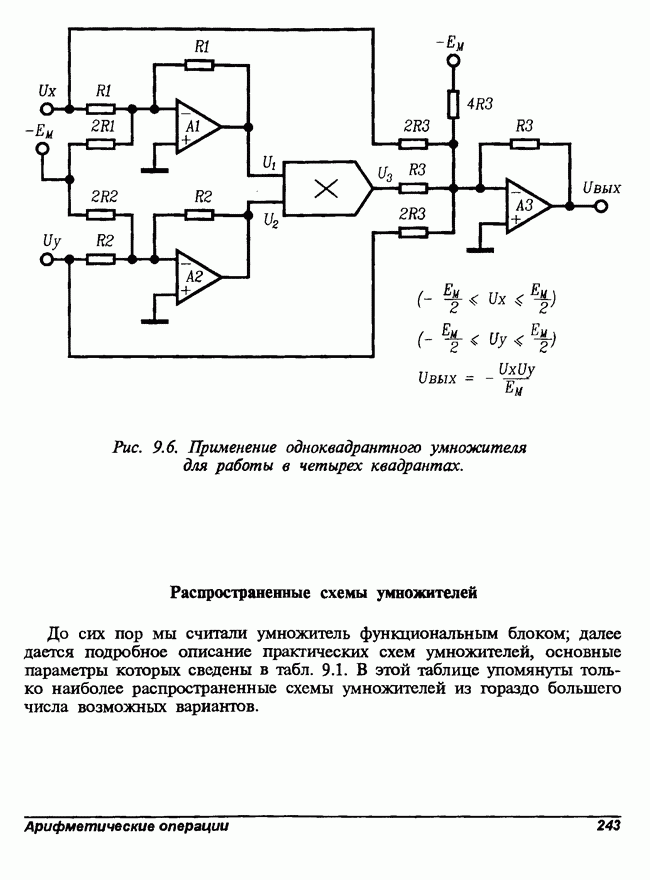

Распространенные схемы умножителей

До сих пор мы считали умножитель функциональным блоком; далее дается подробное описание практических схем умножителей, основные параметры которых сведены в табл. 9.1. В этой таблице упомянуты только наиболее распространенные схемы умножителей из гораздо большего числа возможных вариантов.

Таблица 9.1. Основные схемы умножителей.

(см. скан)

Умножитель с управляемым сопротивлением канала полевого транзистора

Рис. 9.7. Простой умножитель на основе полевого транзистора с управляемым сопротивлением канала.

Схема на рис. 9.7 служит только иллюстрацией рассматриваемого принципа и не предназначена для практического применения. При малых напряжениях исток-сток, т.е. ниже напряжения точки перегиба (проходной характеристики — прим. ред.), составляющего около 0,5 В, полевой транзистор ведет себя как управляемый резистор, сопротивление которого приблизительно обратно пропорционально напряжению затвор-исток (см. в гл. 5 раздел об управляемых напряжением усилителях). Следовательно, схему можно рассматривать как усилитель с входным напряжением коэффициент передачи которого приближенно пропорционален таким образом, в результате происходит перемножение напряжений Схема имеет несколько недостатков, например очень плохую линейность, так как отношение UK к нелинейно зависит от Кроме того, характеристики полевого транзистора сильно зависят от температуры, что вызывает значительные погрешности при ее изменениях. Наконец, диапазон входных напряжений ограничен: В. Таким образом, даже при тщательном проектировании суммарная погрешность составляет несколько процентов. Более сложная и реально работающая схема показана на рис. 9.8.
