§ 5. Последовательные и параллельные сопротивленияОбсудим,
наконец, еще один важный вопрос, хотя он не совсем подходит по теме. Что делать
с электрической цепью, если в ней много элементов? Например, когда индуктивность,
сопротивление и емкость соединены, как показано на фиг. 24.2, то все заряды
проходят через каждый из трех элементов так, что связывающий элементы ток во
всех точках цепи одинаков. Поскольку ток всюду одинаков, падение напряжения на
сопротивлении равно
Предположим,
что нужно собрать более сложную цепь из двух кусков, импедансы которых равны

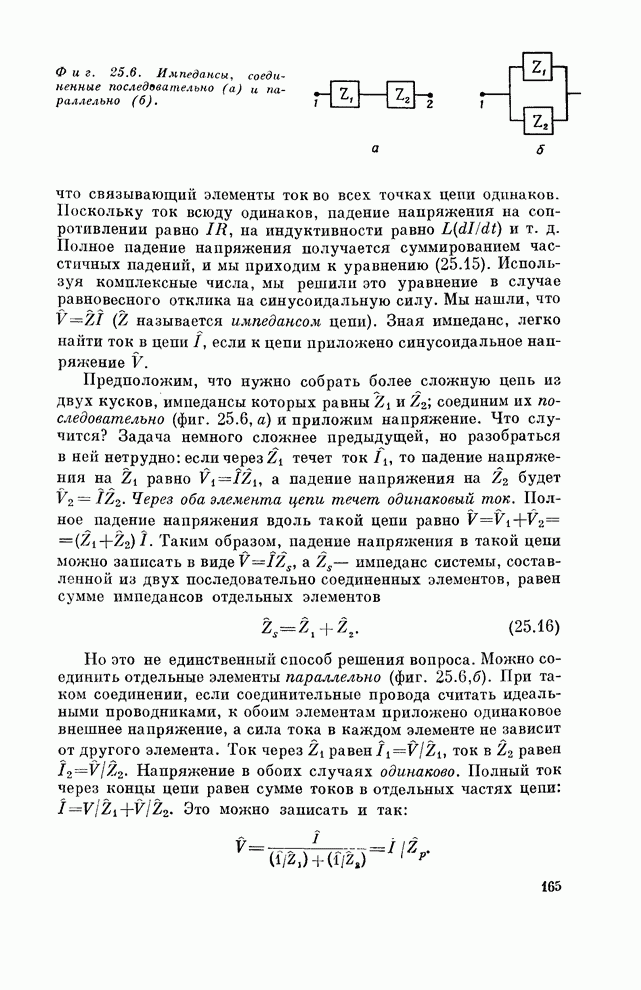

Фиг. 25.6. Импедансы, соединенные последовательно (а), параллельно (б). Но
это не единственный способ решения вопроса. Можно соединить отдельные элементы
параллельно (фиг. 25.6, б). При таком соединении, если соединительные провода
считать идеальными проводниками, к обоим элементам приложено одинаковое внешнее
напряжение, а сила тока в каждом элементе не зависит от другого элемента. Ток
через
Таким образом,
Многие
сложные цепи иногда становятся более понятными, если расчленить их на куски,
выяснить, чему равны импедансы отдельных частей, а затем шаг за шагом следить
за соединением частей, помня о только что выведенных правилах. Если мы собрали
цепь из большого числа произвольно соединенных элементов и создаем в этой цепи
разности потенциалов при помощи небольших генераторов, импедансом которых можно
пренебречь (когда заряд проходит через генератор, то потенциал возрастает на 1) сумма токов, протекающих через любое соединение, равна нулю; ведь притекший к любому соединению ток должен обязательно вытечь из него; 2) если заряд, двигаясь по замкнутой петле, вернулся в то место, откуда начал путешествие, полная работа должна быть равна нулю. Эти правила называются законами Кирхгофа. Систематическое применение этих правил часто облегчает анализ работы сложных цепей. Мы к ним вернемся, когда будем говорить о законах электричества.
|
