ОГРАНИЧИТЕЛЬ ПЕРЕМЕННОГО ТОКА

Это электронное устройство (рис. 26) предназначено для автоматического отключения от электроосветительной сети нагрузки, если протекающий через нее ток превышает допустимый.

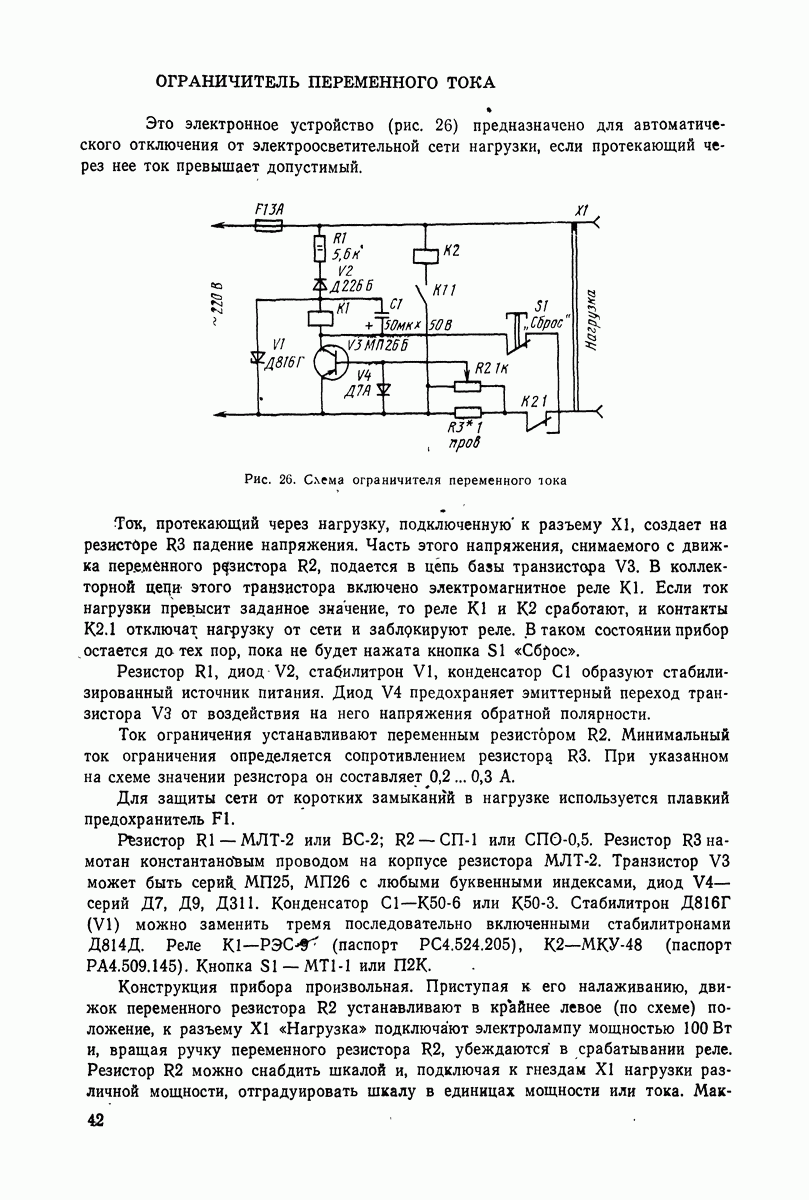

Рис. 26. Схема ограничителя переменного тока

Ток, протекающий через нагрузку, подключенную к разъему X1, создает на резисторе R3 падение напряжения. Часть этого напряжения, снимаемого с движка переменного резистора R2, подается в цепь базы транзистора V3. В коллекторной цец» этого транзистора включено электромагнитное реле К1. Если ток нагрузки превысит заданное значение, то реле К1 и К2 сработают, и контакты К2.1 отключат нагрузку от сети и заблркируют реле. В таком состоянии прибор остается до тех пор, пока не будет нажата кнопка S1 «Сброс».

Резистор R1, диод V2, стабилитрон V1, конденсатор С1 образуют стабилизированный источник питания. Диод V4 предохраняет эмиттерный переход транзистора V3 от воздействия на него напряжения обратной полярности.

Ток ограничения устанавливают переменным резистором R2. Минимальный ток ограничения определяется сопротивлением резистора R3. При указанном на схеме значении резистора он составляет 0,2...0,3 А.

Для защиты сети от коротких замыканий в нагрузке используется плавкий предохранитель F1.

Резистор R1 — МЛТ-2 или ВС-2; R2 — СП-1 или СПО-О,5 Резистор R3 намотан константановым проводом на корпусе резистора МЛТ-2. Транзистор V3 может быть серий, МП25, МП26 с любыми буквенными индексами, диод V4 — серий Д7, Д9, Д311. Конденсатор C1 — К50-6 или К50-3. Стабилитрон Д816Г (V1) можно заменить тремя последовательно включенными стабилитронами Д814Д. Реле К1 — РЭС (паспорт РС4.524.205), К2 — МКУ-48 (паспорт РА4.509.145). Кнопка S1 — МТ1-1 или П2К.

Конструкция прибора произвольная. Приступая к его налаживанию, движок переменного резистора R2 устанавливают в крайнее левое (по схеме) положение, к разъему X1 «Нагрузка» подключают электролампу мощностью 100 Вт и, вращая ручку переменного резистора R2, убеждаются в срабатывании реле. Резистор R2 можно снабдить шкалой и, подключая к гнездам X1 нагрузки различной мощности, отградуировать шкалу в единицах мощности или тока.

Максимальный ограничиваемый ток нагрузки не должен превышать 2,5 А — могут подгорать контакты реле К2.

Устройство может найти применение при проведении различных экспериментов, при настройке радиоаппаратуры.
