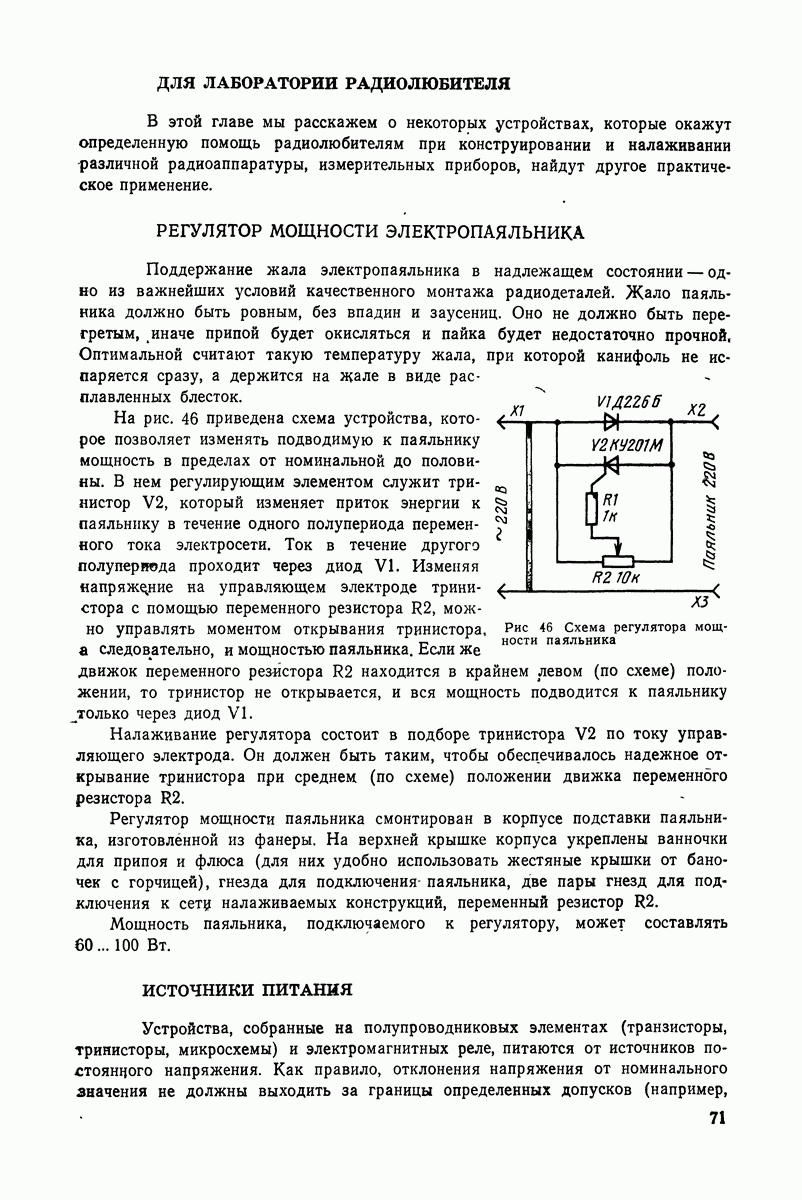

ДЛЯ ЛАБОРАТОРИИ РАДИОЛЮБИТЕЛЯ

В этой главе мы расскажем о некоторых устройствах, которые окажут определенную помощь радиолюбителям при конструировании и налаживании различной радиоаппаратуры, измерительных приборов, найдут другое практическое применение.

РЕГУЛЯТОР МОЩНОСТИ ЭЛЕКТРОПАЯЛЬНИКА

Поддержание жала электропаяльника в надлежащем состоянии — одно из важнейших условий качественного монтажа радиодеталей. Жало паяльника должно быть ровным, без впадин и заусениц. Оно не должно быть перегретым, иначе припой будет окисляться и пайка будет недостаточно прочной, Оптимальной считают такую температуру жала, при которой канифоль не испаряется сразу, а держится на жале в виде расплавленных блесток.

На рис. 46 приведена схема устройства, которое позволяет изменять подводимую к паяльнику мощность в пределах от номинальной до половины. В нем регулирующим элементом служит тринистор V2, который изменяет приток энергии к паяльнику в течение одного полупериода переменного тока электросети. Ток в течение другого полупериада проходит через диод V1. Изменяя напряжение на управляющем электроде тринистора с помощью переменного резистора R2, можно управлять моментом открывания тринистора, а следовательно, и мощностью паяльника. Если же движок переменного резистора R2 находится в крайнем левом (по схеме) положении, то тринистор не открывается, и вся мощность подводится к паяльнику только через диод V1.

Налаживание регулятора состоит в подборе тринистора V2 по току управляющего электрода. Он должен быть таким, чтобы обеспечивалось надежное открывание тринистора при среднем (по схеме) положении движка переменного резистора R2.

Рис 46 Схема регулятора мощности паяльника

Регулятор мощности паяльника смонтирован в корпусе подставки паяльника, изготовленной из фанеры. На верхней крышке корпуса укреплены ванночки для припоя и флюса (для них удобно использовать жестяные крышки от баночек с горчицей), гнезда для подключения паяльника, две пары гнезд для подключения к сети налаживаемых конструкций, переменный резистор R2.

Мощность паяльника, подключаемого к регулятору, может составлять 60... 100 Вт.
