23. Электронная музыка

Электромузыкальные инструменты давно получили признание у музыкантов и слушателей. Они отличаются необычным, очень выразительным звучанием. С их помощью легко получить различные звуковые эффекты. В основе работы различных типов электромузыкальных инструментов лежит использование генераторов электрических колебаний. С их работой мы уже знакомились. Покажем теперь, как практически можно осуществлять изменение частоты (высоты тона звука).

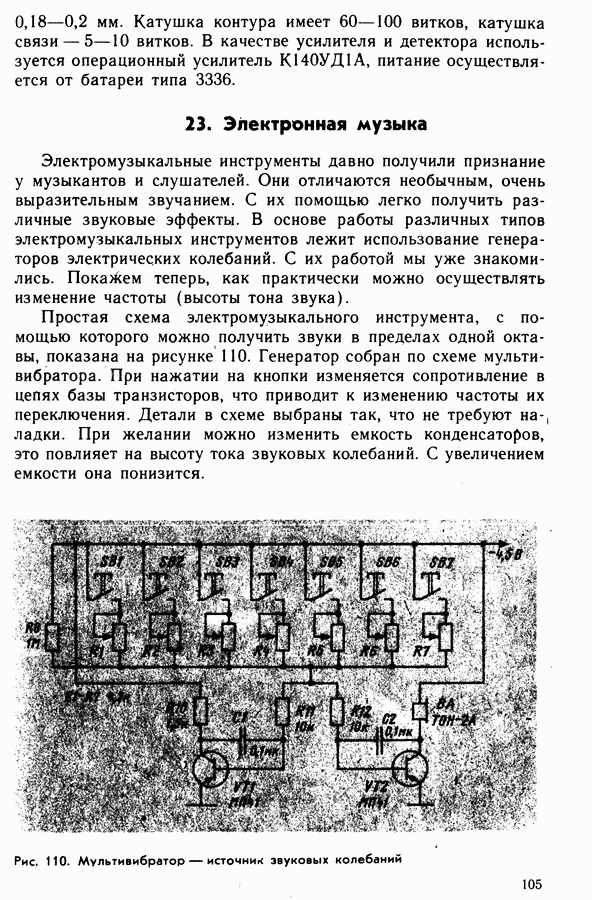

Простая схема электромузыкального инструмента, с помощью которого можно получить звуки в пределах одной октавы, показана на рисунке 110. Генератор собран по схеме мультивибратора. При нажатии на кнопки изменяется сопротивление в цепях базы транзисторов, что приводит к изменению частоты их переключения. Детали в схеме выбраны так, что не требуют наладки. При желании можно изменить емкость конденсаторов, это повлияет на высоту тока звуковых колебаний. С увеличением емкости она понизится.

Рис. 110. (см. скан) Мультивибратор — источник звуковых колебаний
