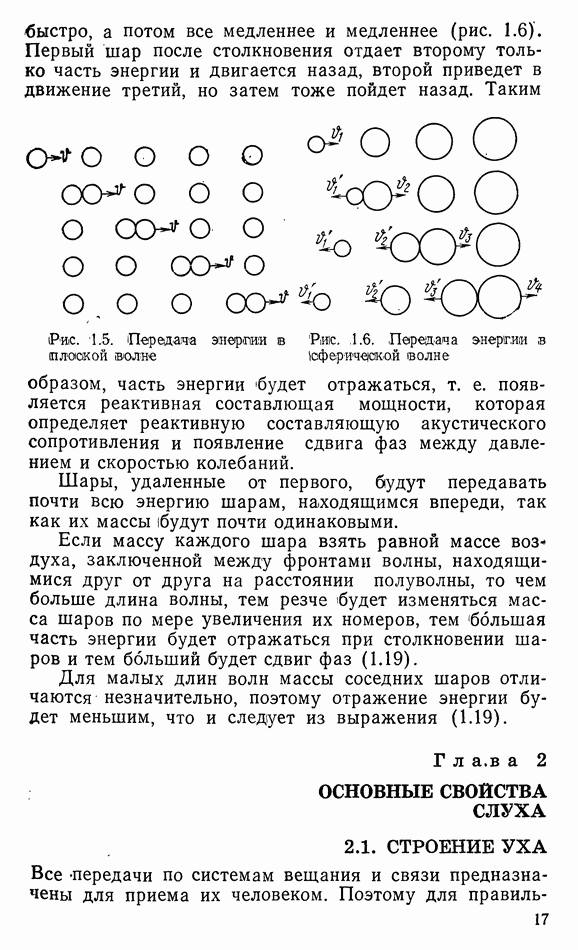

Глава 2. ОСНОВНЫЕ СВОЙСТВА СЛУХА

2.1. СТРОЕНИЕ УХА

Все передачи по системам вещания и связи предназначены для приема их человеком. Поэтому для

правильного проектирования и эксплуатации этих систем необходимо знать свойства слуха человека, тем более что органы слуха являются своеобразным приемником звука.

Ухо состоит из трех частей: наружного, среднего и внутреннего. Две первые части уха служат передаточным устройством для подведения звуковых колебаний к слуховому анализатору, находящемуся во внутреннем ухе — улитке. Это передаточное устройство служит рычажной системой, превращающей воздушные колебания с большой амплитудой скорости колебаний и небольшим давлением в механические колебания с малой амплитудой скорости и «большим давлением. Коэффициент трансформации в среднем равен 50—60 (см. [4], с. 15). Кроме того, передаточное устройство вносит коррекцию в частотную характеристику следующего звена восприятия — улитки.

Продольный и поперечный разрезы улитки даны на рис. 2.1, причем продольный разрез дан для улитки в развернутом виде, при этом опущены некоторые детали, без которых можно обойтись при рассмотрении процессов восприятия звука.

Рис. 2.1. Строение улитки: 1 — косточка («стремечко»); 2 - мембрана овального окна; 3 — вестибулярный ход; 4 — костная оболочка; 5 — орган Корти; 6 — геликотрема; 7 — основная мембрана; 8 — барабанный ход; 9— мембрана круглого окна; 10 — Рейснерова мембрана; 11 — костная перегородка; 12 — слуховой нерв

Улитка сообщается со средним ухом через две мембраны, закрывающие отверстия овального 2 и круглого 9 окон, находящихся у основания улитки. К мембране овального окна прикреплена стремечко 1. Внутреннее пространство улитки заполнено жидкостью — лимфой. Вестибулярный 3 и барабанный 8 ходы (каналы) соединяются между собой у

вершины улитки через небольшое отверстие, называемое геликотремой 6. По всей длине улитки от основания ее до геликотремы расположена основная мембрана 7, состоящая из нескольких тысяч волокон, натянутых поперек улитки. Волокна слабо связаны друг с другом и поэтому могут колебаться независимо. Вдоль основной мембраны расположен орган Корти 5, содержащий около 22 000 чувствительных нервных окончаний в виде волосковых клеток. Клетки расположены как вдоль основной мембраны на некотором расстоянии от нее, так и по глубине органа Корти в несколько рядов (см. [4], с. 10—15).
