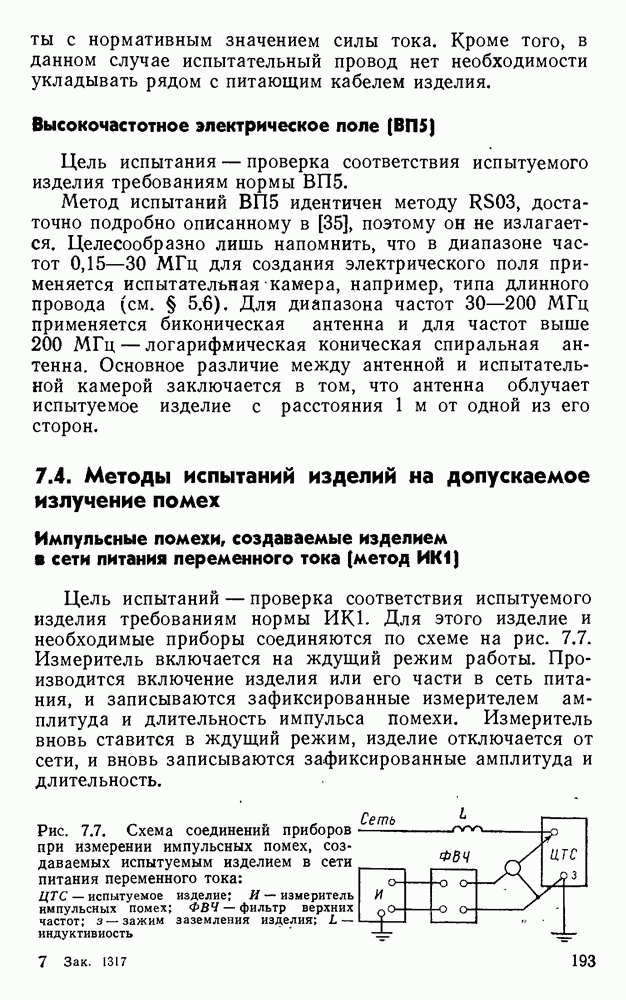

7.4. Методы испытаний изделий на допускаемое излучение помех

Импульсные помехи, создаваемые изделием в сети питания переменного тока (метод ИК1)

Цель испытаний — проверка соответствия испытуемого изделия требованиям нормы Для этого изделие и необходимые приборы соединяются по схеме на рис. 7.7. Измеритель включается на ждущий режим работы. Производится включение изделия или его части в сеть питания, и записываются зафиксированные измерителем амплитуда и длительность импульса помехи. Измеритель вновь ставится в ждущий режим, изделие отключается от сети, и вновь записываются зафиксированные амплитуда и длительность.

Рис. 7.7. Схема соединений приборов при измерении импульсных помех, создаваемых испытуемым изделием в сети питания переменного тока: ЦТС — испытуемое изделие; И — измеритель импульсных помех; ФВЧ — фильтр верхних частот; з — зажим заземления изделия; L — индуктивность

Указанная процедура повторяется не менее 10—15 раз поочередно для каждого фазного ввода питания и ввода нейтрали.

Результат испытаний считается положительным, если в ходе всех проверок не было зафиксировано значений амплитуд, превышающих нормативное значение.

Необходимые приборы и оборудование и их характеристики

Импульсное электрическое поле, создаваемое изделием (метод ИП1)

Цель испытаний — проверка соответствия испытуемого изделия требованиям нормы ИП1.

Предварительно измеритель и генератор с антеннами соединяются по схеме на рис. 7.8, а для осуществления калибровки измерителя.

Рис. 7.8. Схема соединений приборов для калибровки измерителя (а) и измерения наводок от импульсного электрического поля, создаваемого испытуемым изделием (6):

ЦТС — испытуемое изделие; И — измеритель; Г — генератор; ЛИ, АГ — антенны измерителя и генератора; ЛУ — антенный усилитель; R — согласующий резистор; — провод сечением длиной не более

Расстояние между антеннами устанавливается равным высота центров антенн над полом устанавливается на высоте центра корпуса испытуемого изделия.

Включается генератор, и на его выходе устанавливается амплитуда импульсов, равная 1 кВ. С помощью измерителя производится измерение амплитуды импульса напряжения, наведенного на измерительную антенну. Измеренная величина принимается в качестве нормативного значения. Затем измеритель, его антенна и испытуемое изделие соединяются по схеме на рис. 7.8, б. Расстояние между антенной и корпусом изделия устанавливается равным а высота центра антенны над полом — равной высоте центра корпуса изделия над полом. Не менее 10—15 раз производится коммутация питания изделия и (или) его частей, и каждый раз измеряется амплитуда наведенного на антенну импульса напряжения.

Указанная процедура повторяется против каждой из сторон корпуса изделия. Результаты испытаний считаются положительными, если в ходе всех проверок не было зафиксировано значений амплитуд, превышающих нормативное значение.

Необходимые приборы и оборудование

Измеритель амплитуд одиночных импульсов такой же, как и для метода

антенна измерителя типа метрового штыря;

генератор импульсов такой же, как и для методов или ВП2;

антенна генератора такая же, как и для метода согласующий резистор сопротивлением 50 Ом.
