7.2. Методы испытаний на восприимчивость изделий к внешним помехам, распространяющимся по проводам

Короткие импупьсы несимметричного напряжения из сети питания переменного тока (метод ВК1)

Испытание имеет цель — проверить соответствие испытуемого изделия требованиям нормы ВК1.

Испытуемое изделие и приборы соединяются по схеме на рис. 7.1.

Включается генератор, условная амплитуда импульсов на его выходе плавно повышается до нормативного значения и выдерживается на таком уровне в течение времени не менее . Изделие при этом должно работать в режиме тестового контроля.

Указанная процедура повторяется для каждой полярности импульсов.

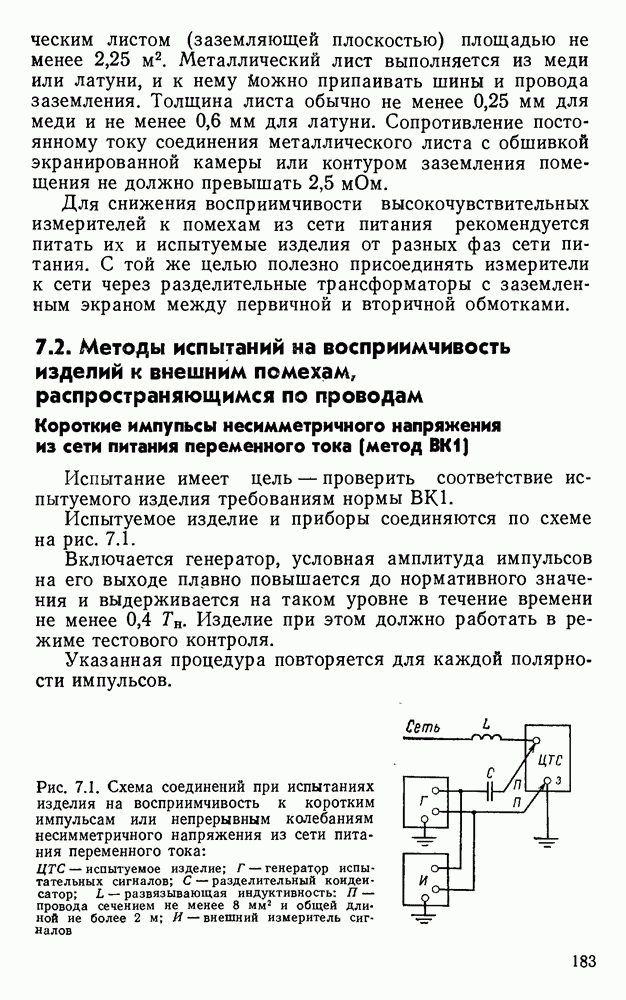

Рис. 7.1. Схема соединений при испытаниях изделия на восприимчивость к коротким импульсам или непрерывным колебаниям несимметричного напряжения из сети питания переменного тока: ЦТС — испытуемое изделие; Г — генератор испытательных сигналов; С — разделительный конденсатор; L — развязывающая индуктивность: — провода сечением не менее и общей длиной не более — внешний измеритель сигналов

Результат испытаний считается положительным, если в ходе всех проверок не было зафиксировано сбоев и необратимых отказов. Результат испытаний считается отрицательным, если в ходе проверок были зафиксированы необратимый отказ или более двух сбоев. Результат испытаний является неопределенным, если в ходе проверок отказов не было, но было менее трех сбоев. В этом случае рекомендуется продолжать испытания способом последовательных испытаний, например, в соответствии с планом В3-3 по ГОСТ 17331-71 «Надежность в технике. Метод последовательных испытаний».

Необходимые приборы и оборудование и их характеристики

Провалы и внезапные отключения напряжения в сети питания переменного тока (метод ВК2)

Цель испытания — проверка соответствия испытуемого изделия требованиям нормы ВК2.

Испытуемое изделие и имитатор провалов соединяются по схеме, изображенной на рис. 7.2, а при однофазной системе питания и по схеме на рис. 7.2, б при трехфазной системе питания.

Рис. 7.2. Схема соединения при испытаниях изделия на восприимчивость к длительным помехам из однофазной (а) и трехфазной (б) сети питания: ЦТС — испытуемое изделие; И — имитатор

Изделие включается на режим выполнения тестового контроля.

Имитатор поочередно настраивается на генерацию следующих воздействий в виде провалов глубиной:

длительностью 1 период частоты напряжения в сети;

длительностью 0,5 с;

длительностью 2 с.

Каждый вид воздействия повторяется не менее 25 — 35 раз, что при частоте периодизации провалов, равной 0,2 Гц, соответствует 2—3 мин.

Испытание завершается многократными (не менее 10— 20 раз) включением и выключением питания изделия с периодичностью не чаще одной коммутации в минуту. Результат испытаний считается положительным, если в ходе первых трех видов проверок не было зафиксировано сбоев, отказов и срабатываний защитного отключения изделия, в ходе последней проверки не зафиксировано повреждений бумажных и магнитных носителей информации, а в особо оговоренных случаях не нарушена информация в оперативных запоминающих устройствах.

Для проведения испытаний требуется имитатор провалов и перерывов питания с характеристиками:

Перенапряжения в сети питания переменного тока (метод ВК3)

Цель испытания — проверка соответствия испытуемого изделия требованиям нормы ВК3.

Испытуемое изделие и имитатор перенапряжений соединяются по схеме на рис. 7.2, а при однофазной системе питания и по схеме на рис. 7.2, б при трехфазной системе питания. Изделие включается на режим выполнения тестового контроля.

Имитатор поочередно настраивается на генерацию воздействий в виде перенапряжений с амплитудами:

номинального напряжения в сети, длительностью

длительностью 0,5 с;

длительностью 1 с.

Каждый вид воздействия повторяется не менее 25— 35 раз, что при частоте периодизации перенапряжений, равной 0,2 Гц, соответствует 2—3 мин.

Результат испытаний считается положительным, если в ходе первых двух видов проверок не было зафиксировано сбоев, отказов и срабатываний защитного отключения, а в ходе последней проверки не произошло необратимых отказов.

Для проведения испытаний требуется имитатор перенапряжений с характеристиками:

Короткие импульсы симметричного напряжения из сети питания переменного тока (метод ВК4)

Цель испытания — проверка соответствия испытуемого изделия требованиям нормы

Испытуемое изделие и приборы соединяются по схеме на рис. 7.3. Изделие включается на режим выполнения тестового контроля. Включается генератор, и условная амплитуда импульсов на его выходе плавно повышается до нормативного значения и выдерживается на таком уровне в течение 2—3 мин. Рекомендуется менять при этом фазу импульсов относительно переменного напряжения сети в пределах

Рис. 7.3. Схема соединений при испытаниях изделия на восприимчивость к коротким импульсам или непрерывным колебаниям симметричного напряжения из сети питания переменного тока. ЦТС — испытуемое изделие; Г — генератор испытательных импульсов или синусоидальных колебаний; С — шунтирующий конденсатор; — разделительный трансформатор; И — внешний измеритель импульсных или синусоидальных сигналов

Описанная процедура повторяется для каждого фазного ввода питания и каждой полярности импульсов.

Результат испытаний считается положительным, если в ходе всех проверок не было зафиксировано сбоев и отказов.

Необходимые приборы и оборудование и их характеристики

Непрерывные высокочастотные синусоидальные колебания напряжения в сети питания изделий (метод ВК5)

Цель испытаний — проверка соответствия испытуемого изделия требованиям нормы Для этого изделие и необходимые приборы соединяются по схеме на рис. 7.1.

Изделие включается на режим выполнения тестового контроля. Включается генератор синусоидальных сигналов, и на его выходе устанавливается эффективное напряжение, равное нормативному значению. Генератор медленно перестраивается в пределах заданного диапазона частот, при этом нормативный уровень напряжения поддерживается постоянным.

Результат испытаний считается положительным, если в ходе всех проверок не было зафиксировано сбоев и отказов изделия.

Необходимые приборы и оборудование

Комплект генераторов синусоидальных сигналов, перекрывающих заданный нормативный диапазон частот МГц), мощностью не менее и внутренним сопротивлением 50 Ом;

индуктивности L примерно

разделительные конденсаторы емкостью

Непрерывные низкочастотные колебания напряжения в сети питания изделий (метод ВК6)

Цель испытаний — проверка соответствия испытуемого изделия требованиям нормы Для этого изделие и необходимые приборы присоединяются по схеме на рис. 7.3.

Изделие включается на режим выполнения тестового контроля. Включается генератор синусоидальных сигналов, и на вводах питания изделия устанавливается эффективное значение имитируемого напряжения, равное нормативному значению.

Генератор медленно перестраивается в пределах заданного диапазона частот, при этом нормативный уровен напряжения поддерживается постоянным.

Указанная процедура повторяется для каждого фазного ввода питания.

Результат испытаний считается положительным, если в ходе всех проверок не было зафиксировано сбоев и отказов изделия.

Необходимые приборы и оборудование и их характеристики.

Комплект генераторов синусоидальных сигналов, перекрывающих заданный нормативный диапазон частот (30 Гц — , мощностью не менее и внутренним сопротивлением 0,5 Ом;

шунтирующий конденсатор емкостью рассчитанный на напряжение сети питания;
