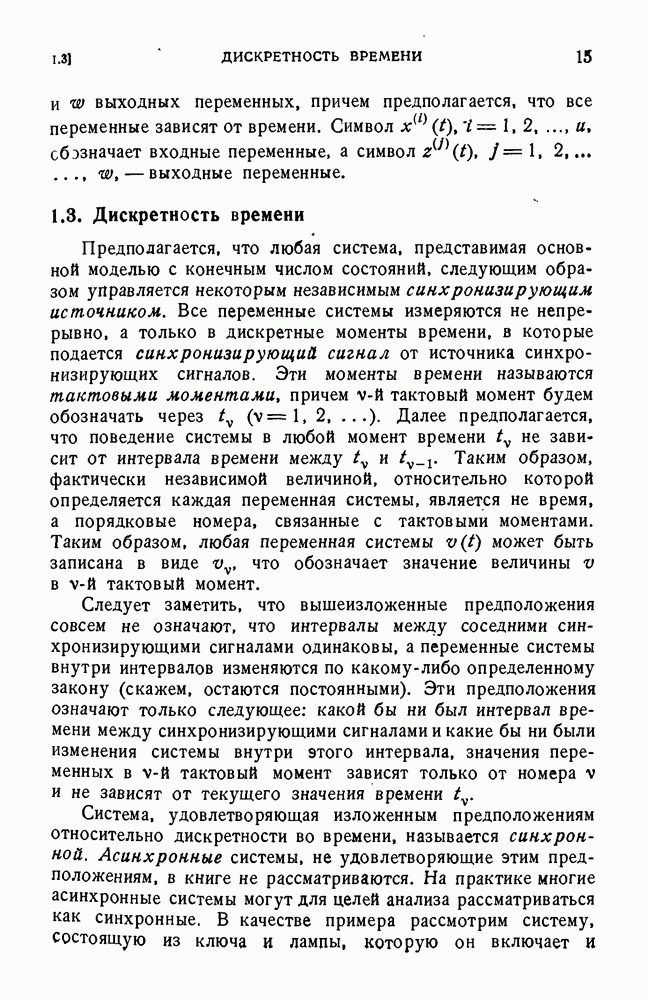

1.3. Дискретность времениПредполагается, что любая система, представимая основной моделью с конечным числом состояний, следующим образом управляется некоторым независимым синхронизирующим источником. Все переменные системы измеряются не непрерывно, а только в дискретные моменты времени, в которые подается синхронизирующий сигнал от источника синхронизирующих сигналов. Эти моменты времени называются тактовыми моментами, причем Следует заметить, что вышеизложенные предположения совсем не означают, что интервалы между соседними синхронизирующими сигналами одинаковы, а переменные системы внутри интервалов изменяются по какому-либо определенному закону (скажем, остаются постоянными). Эти предположения означают только следующее: какой бы ни был интервал времени между синхронизирующими сигналами и какие бы ни были изменения системы внутри этого интервала, значения переменных в Система, удовлетворяющая изложенным предположениям относительно дискретности во времени, называется синхронной. Асинхронные системы, не удовлетворяющие этим предположениям, в книге не рассматриваются. На практике многие асинхронные системы могут для целей анализа рассматриваться как синхронные. В качестве примера рассмотрим систему, состоящую из ключа и лампы, которую он включает и отключает. Входной переменной является положение ключа (включен или отключен), а выходной переменной — состояние лампы (горит или не горит). Источником синхронизирующих сигналов в этом случае является оператор, включающий и отключающий ключ, а синхронизирующим сигналом — поворот ключа. В тех случаях, когда можно считать, что значение каждой переменной в
Рис. 1.2. Представление системы в виде «черного ящика» с учетом предположения о дискретности времени. Однако, строго говоря, система является асинхронной, так как работа реальных ключей и ламп зависит от интервала между двумя последовательными включениями, так как если частота переключения становится слишком высокой, то уже не может быть уверенности, например, в том, что свет имеется всегда, когда включен ключ. Тем не менее, когда известно, что частота переключения достаточно низкая (это знание может быть основано на заданных характеристиках синхронизирующего источника), допустимо рассматривать систему как синхронную. Можно отметить, что анализ большинства цифровых вычислительных машин, встречающихся на практике, может быть соответствующим образом проведен в предположении, что эти машины представляют собой синхронные системы. Рис. 1.2 изображает представленную на рис. 1.1 систему с обозначениями, измененными в соответствии с предположением о дискретности времени. Символами
|
