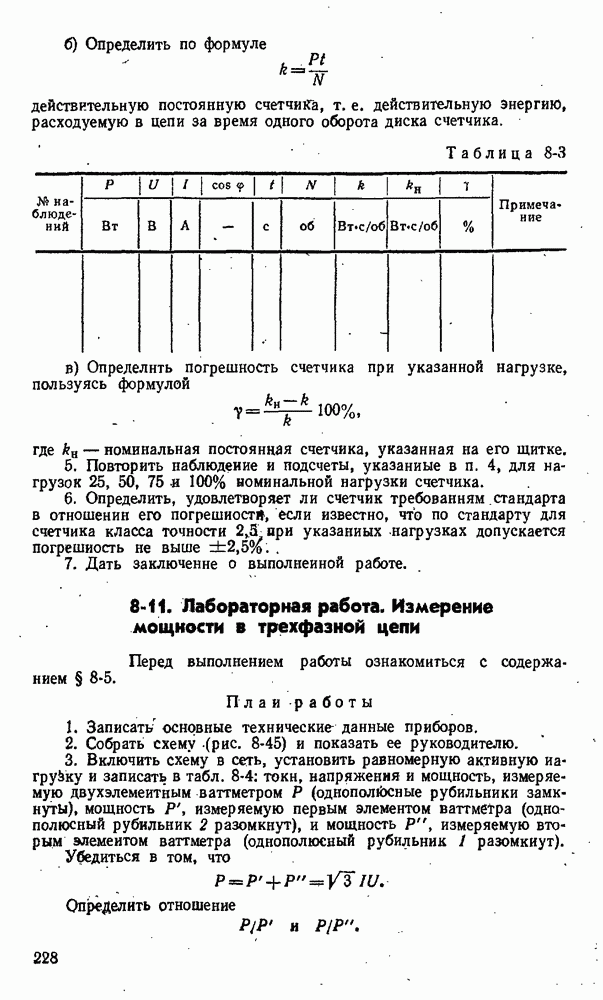

8-11. Лабораторная работа. Измерение мощности в трехфазной цепи

Перед выполнением работы ознакомиться с содержанием § 8-5.

План работы

1. Записать основные технические данные приборов.

2. Собрать схему (рис. 8-45) и показать ее руководителю.

3. Включить схему в сеть, установить равномерную активную нагрузку и записать в табл. 8-4: токи, напряжения и мощность, измеряемую двухэлементным ваттметром Р (однополюсные рубильники замкнуты), мощность Р, измеряемую первым элементом ваттметра (однополюсный рубильник 2 разомкнут), и мощность , измеряемую вторым элементом ваттметра (однополюсный рубильник 1 разомкнут).

Убедиться в том, что

Определить отношение

Таблица 8-4

4. Повторить измерения и расчеты, указанные в п. 3, при другом значении нагрузки.

5. Установить равномерную смешанную (активно-реактивную) нагрузку и записать в табл. 8-4 величины, указанные в п. 3.

Рис. 8-45. Схема к лабораторной работе. Измерение мощности в трехфазной цепи.

Убедиться в том, что

Определить

6. Изменяя реактивную нагрузку, повторить 3 раза измерения и расчёты, указанные в п. 5.

Сравнивая отношения при различных нагрузках, а также отношения при различных нагрузках, легко убедиться, что отношения не остаются постоянными. Это дает право утверждать, что по показанию одного из элементов ваттметра нельзя судить о мощности цепи трехфазного тока.

7. Произвести два измерения мощности при неравномерной смешанной нагрузке трехфазной цепи. Показания приборов записать в табл.

8. Дать заключение О выполненной работе.
