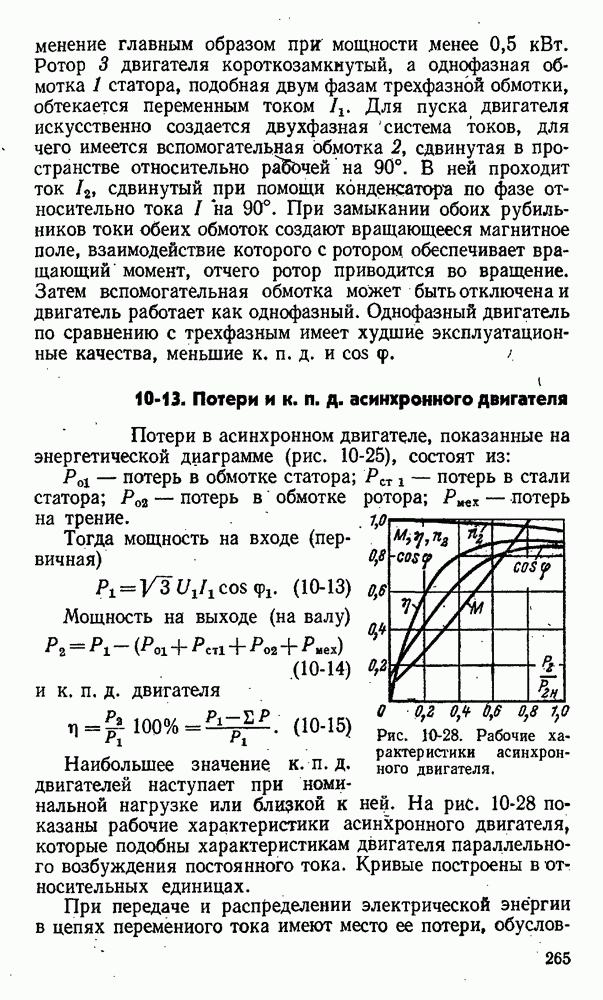

10-13. Потери и к. п. д. асинхронного двигателя
Потери в асинхронном двигателе, показанные на энергетической диаграмме (рис. 10-25), состоят из:
— потерь в обмотке статора;
— потерь в стали статора;
— потерь в обмотке ротора;
— потерь на трение.
Тогда мощность на входе (первичная)
(10-13)
Мощность на выходе (на валу)
(10-14)
и к. п. д. двигателя
Рис. 10-28. Рабочие характеристики асинхронного двигателя.
Наибольшее значение к. п. д. двигателей наступает при номинальной нагрузке или близкой к ней на рис. 10-28 показаны рабочие характеристики асинхронного двигателя, которые подобны характеристикам двигателя параллельного возбуждения постоянного тока. Кривые построены в относительных единицах.
При передаче и распределении электрической энергии в цепях переменного тока имеют место ее потери, обусловленные нагреванием проводов генераторов, трансформаторов и электрических сетей.
