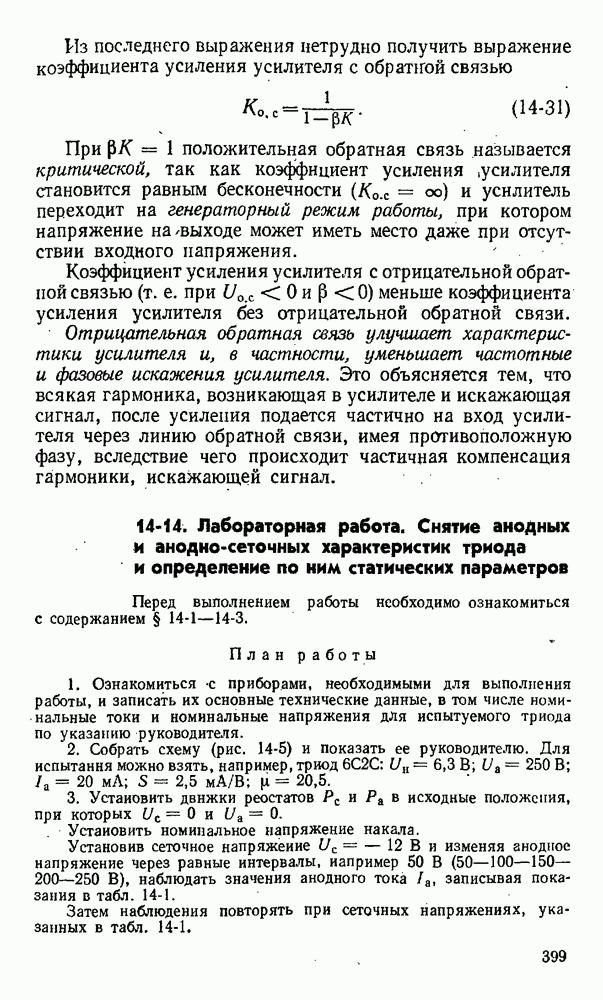

14-14. Лабораторная работа. Снятие анодных и анодно-сеточных характеристик триода и определение по ним статических параметров

Перед выполнением работы необходимо ознакомиться с содержанием § 14-1-14-3.

План работы

1. Ознакомиться с приборами, необходимыми для выполнения работы, и записать их основные технические данные, в том числе номинальные токи и номинальные напряжения для испытуемого триода по указанию руководителя.

2. Собрать схему (рис. 14-5) и показать ее руководителю. Для испытания можно взять, например, триод ;

3. Установить движки реостатов в исходные положения, при которых и

Установить номинальное напряжение накала.

Установив сеточное напряжение и изменяя анодное напряжение через равные интервалы, например 50 В (50—100—150— 200—250 В), наблюдать значения анодного тока записывая показания в табл. 14-1.

Затем наблюдения повторять при сеточных напряжениях, указанных в табл. 14-1.

Таблица 14-1

4. По полученным данным построить семейство анодных характеристик.

5. Установив анодное напряжение, например 50 В, определить отрицательное напряжение, при котором анодный ток равен нулю (т. е. запирающее сеточное напряжение), и уменьшая отрицательное сеточное напряжение, например при значениях его — 12; —8; —4; —2 В и 0, наблюдать значения анодного тока, записывая показания приборов в табл. 14-2.

Затем наблюдения повторить, повышая напряжение на одинаковые значения .

Таблица 14-2

6. Определить запирающее сеточное напряжение при анодном напряжении .

7. По полученным данным построить семейство анодно-сеточных характеристик.

8. По семействам анодных и анодно-сеточных характеристик определить основные параметры триода:

9. Проверить правильность найденных параметров, подставив их в основное уравнение триода:
