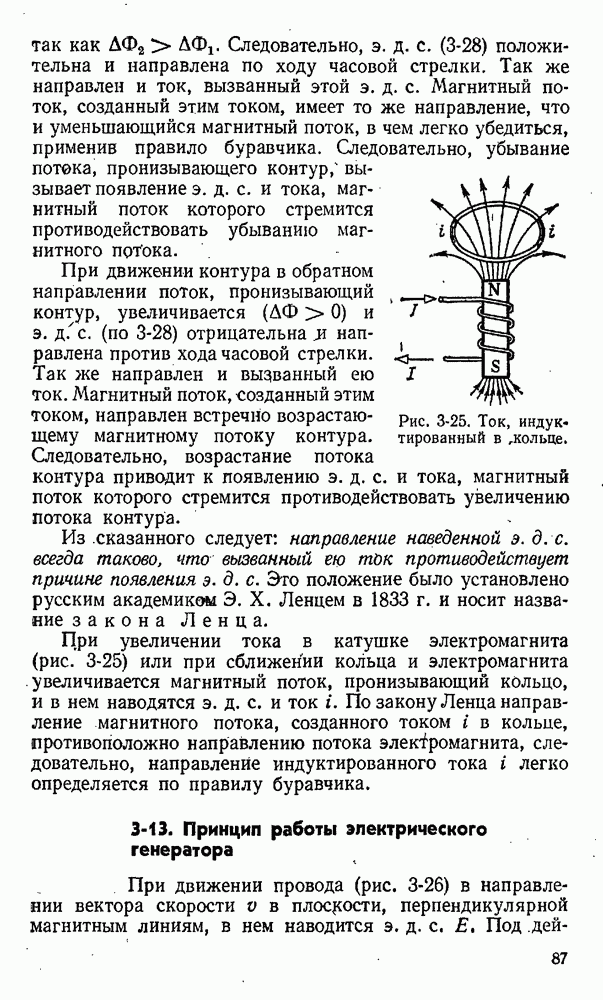

Распознанный текст, спецсимволы и формулы могут содержать ошибки, поэтому с корректным вариантом рекомендуем ознакомиться на отсканированных изображениях учебника выше

Также, советуем воспользоваться поиском по сайту, мы уверены, что вы сможете найти больше информации по нужной Вам тематике

ДЛЯ СТУДЕНТОВ И ШКОЛЬНИКОВ ЕСТЬ
ZADANIA.TO

3-13. Принцип работы электрического генератора

При движении провода (рис. 3-26) в направлении вектора скорости v в плоскости, перпендикулярной магнитным линиям, в нем наводится э. д. с. Е.

Под действием ее в замкнутой цепи с сопротивлением R проходит ток I. На проводе током в магнитном поле действует электромагнитная сила направление которой, найденное по правилу левой руки, противоположно направлению вектора скорости, следовательно, она является тормозной.

Очевидно, для движения провода необходима внешняя сила, равная по величине и противоположная по направлению тормозной силе, т. е. необходим первичный двигатель, развивающий механическую мощность или

Рис. 3-26. Принцип работы электрического генератора.

Таким образом, полученная проводником механическая энергия при движении его в магнитном поле преобразуется в электрическую, а движущийся под действием механической силы провод в магнитном поле можно рассматривать как простейший электрический генератор.

Как известно (2-8), э. д. с. генератора

следовательно, механическая мощность

равна электрической мощности Р, состоящей из мощности приёмника энергии , и мощности потерь в генераторе .
