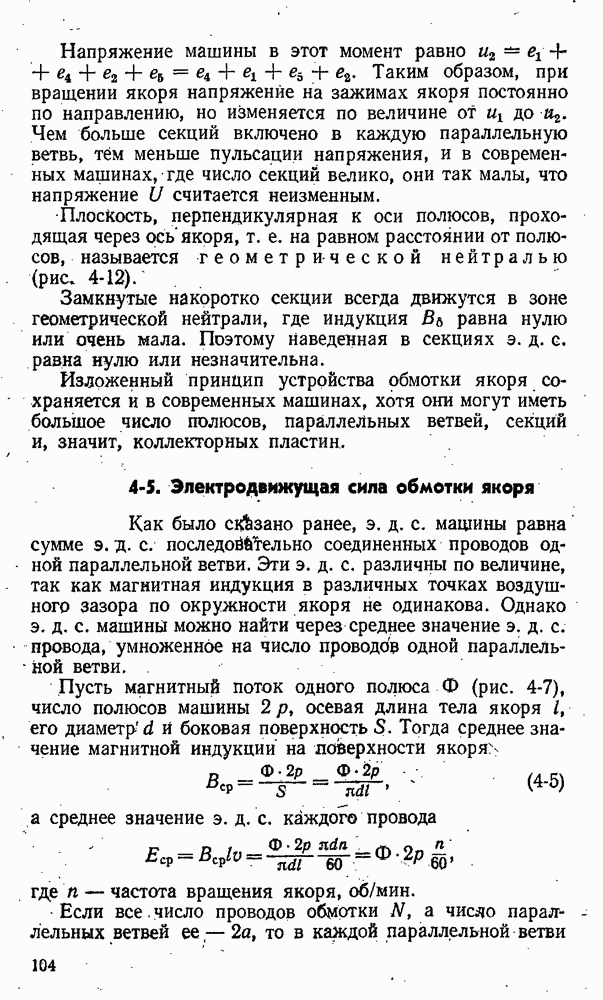

4-5. Электродвижущая сила обмотки якоря

Как было сказано ранее, э. д. с. мащины равна сумме э. д. с. последовательно соединенных проводов одной параллельной ветви. Эти э. д. с. различны по величине, так как магнитная индукция в различных точках воздушного зазора по окружности якоря не одинакова. Однако э. д. с. машины можно найти через среднее значение э. д. с.-провода, умноженное на число проводов одной параллельной ветви.

Пусть магнитный поток одного полюса Ф (рис. 4-7), число полюсов машины 2p, осевая длина тела якоря l, его диаметр и боковая поверхность S. Тогда среднее значение магнитной индукции на поверхности якоря

а среднее значение э. д. с. каждого провода

где n — частота вращения якоря, об/мин.

Если все число проводов обмотки N, а чисдо параллельных ветвей ее, —2а, то в каждой параллельной ветви будет последовательно включено проводов.

Тогда э. д. с. параллельной ветви, а значит, и э. д. с. машины

или

где — постоянная машины..

Следовательно, величина э. д. с. машины пропорциональна, магнитному потоку и частоте вращения якоря.
