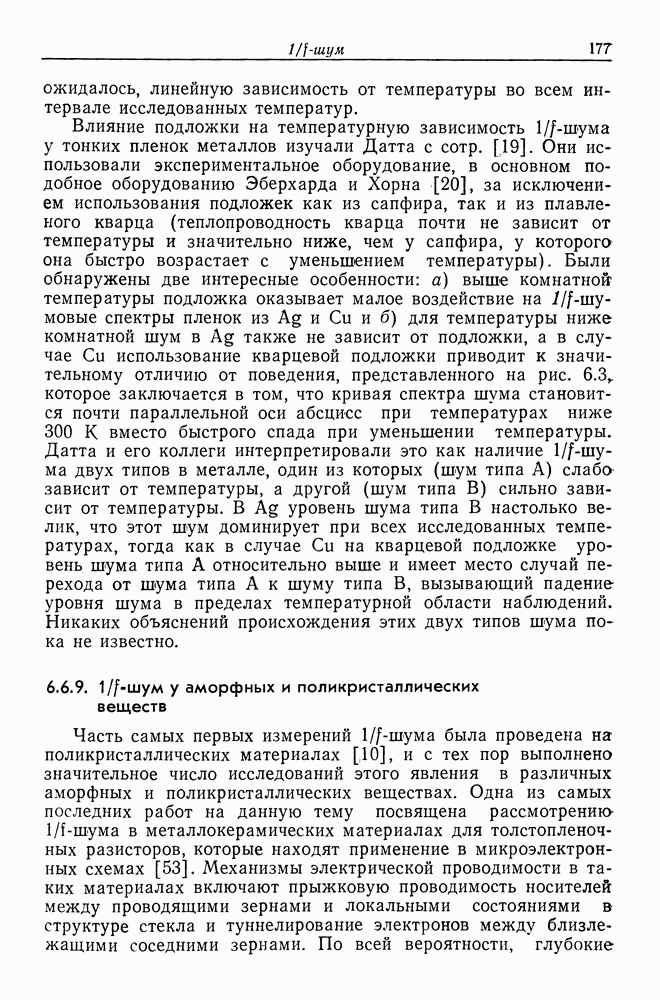

6.6.9. 1/f-шум у аморфных и поликристаллических веществ
Часть самых первых измерений
-шума была проведена на поликристаллических материалах [10], и с тех пор выполнена значительное число исследований этого явления в различных аморфных и поликристаллических веществах. Одна из самых последних работ на данную тему посвящена рассмотрению
-шума в металлокерамических материалах для толстопленочных разисторов, которые находят применение в микроэлектронных схемах [53]. Механизмы электрической проводимости в таких материалах включают прыжковую проводимость носителей между проводящими зернами и локальными состояниями в структуре стекла и туннелирование электронов между близлежащими соседними зернами. По всей вероятности, глубокие
энергетические уровни играют важную роль в процессе проводимости.
Во всех случаях исследованные
-спектры шума у аморфных и поликристаллических материалов точно пропорциональны квадрату величины постоянного тока и имеют зависимость от частоты, близкую к
. У некоторых типов стекол уровень
-шума не зависит от температуры. Это обнаружили Сойер и Прасад [55] для ванадиево-фосфатного стекла в интервале температур 77—300 К. Кроме того, они нашли, что в данном температурном диапазоне величина проводимости увеличивается на 6 порядков, тогда как число носителей, определенное из измерений электронного спинового резонанса, остается постоянным. Скрытый смысл состоит в том, что такое изменение проводимости обусловлено изменением подвижности, и поскольку оно не сопровождается изменением шума, то, по-видимому, это является дополнительным доводом против гипотезы о том, что
-шум обусловлен флуктуациями подвижности носителей, которые, по всей вероятности, должны расти с увеличением подвижности.
