НЕКОТОРЫЕ ОСНОВНЫЕ ТРАНЗИСТОРНЫЕ СХЕМЫ

2.02. Транзисторный переключатель

Рассмотрим схему, изображенную на рис. 2.3. Эта схема, которая с помощью небольшого управляющего тока может создавать в другой схеме ток значительно большей величины, называется транзисторным переключателем. Его работу помогают понять правила, приведенные в предыдущем разделе. Когда контакт переключателя разомкнут, ток базы отсутствует. Значит, как следует из правила 4, отсутствует и ток коллектора. Лампа не горит.

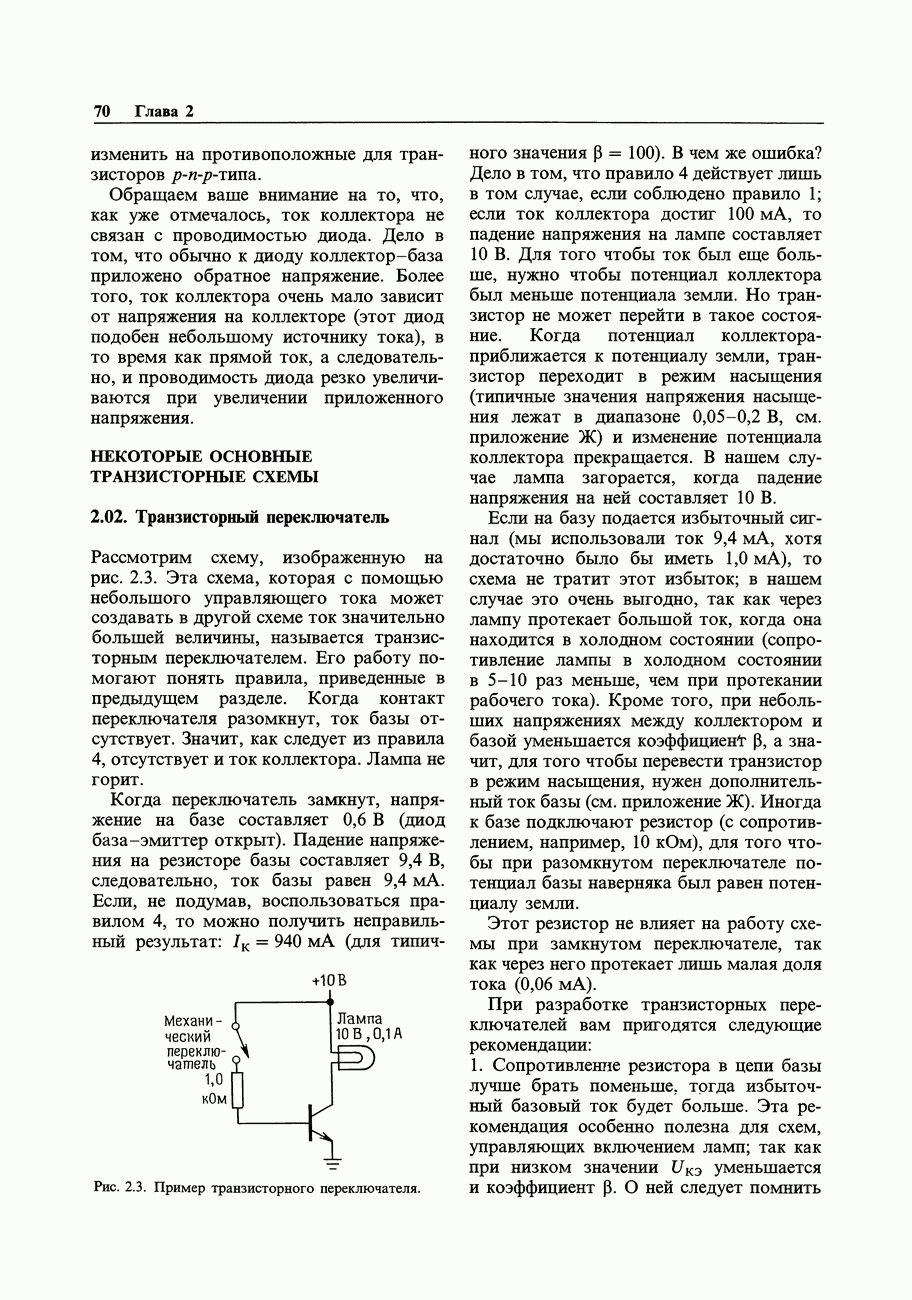

Рис. 2.3. Пример транзисторного переключателя.

Когда переключатель замкнут, напряжение на базе составляет 0,6 В (диод база-эмиттер открыт). Падение напряжения на резисторе базы составляет 9,4 В, следовательно, ток базы равен . Если, не подумав, воспользоваться правилом 4, то можно получить неправильный результат: (для типичного значения . В чем же ошибка? Дело в том, что правило 4 действует лишь в том случае, если соблюдено правило 1; если ток коллектора достиг , то падение напряжения на лампе составляет 10 В. Для того чтобы ток был еще больше, нужно чтобы потенциал коллектора был меньше потенциала земли. Но транзистор не может перейти в такое состояние. Когда потенциал коллектора-приближается к потенциалу земли, транзистор переходит в режим насыщения (типичные значения напряжения насыщения лежат в диапазоне , см. приложение Ж) и изменение потенциала коллектора прекращается. В нашем случае лампа загорается, когда падение напряжения на ней составляет 10 В.

Если на базу подается избыточный сигнал (мы использовали ток , хотя достаточно было бы иметь , то схема не тратит этот избыток; в нашем случае это очень выгодно, так как через лампу протекает большой ток, когда она находится в холодном состоянии (сопротивление лампы в холодном состоянии в 5-10 раз меньше, чем при протекании рабочего тока). Кроме того, при небольших напряжениях между коллектором и базой уменьшается коэффициент (3, а значит, для того чтобы перевести транзистор в режим насыщения, нужен дополнительный ток базы (см. приложение Ж). Иногда к базе подключают резистор (с сопротивлением, например, 10 кОм), для того чтобы при разомкнутом переключателе потенциал базы наверняка был равен потенциалу земли.

Этот резистор не влияет на работу схемы при замкнутом переключателе, так как через него протекает лишь малая доля тока .

При разработке транзисторных переключателей вам пригодятся следующие рекомендации:

1. Сопротивление резистора в цепи базы лучше брать поменьше, тогда избыточный базовый ток будет больше. Эта рекомендация особенно полезна для схем, управляющих включением ламп; так как при низком значении уменьшается и коэффициент .

Рис. 2.4. При подключении индуктивной нагрузки следует всегда использовать подавляющий диод.

О ней следует помнить и при разработке быстродействующих переключателей, так как на очень высоких частотах (порядка мегагерц) проявляются емкостные эффекты и уменьшается значение коэфициента (3. Для увеличения быстродействия к базовому резистору параллельно подключают конденсатор.

2. Если потенциал нагрузки по какой-либо причине меньше потенциала земли (например, если на нагрузке действует напряжение переменного тока или она индуктивна), то параллельно коллекторному переходу следует подключить диод (можно также использовать диод, включенный в обратном направлении по отношению к положительному потенциалу питания), тогда цепь коллектор-база не будет проводить ток при отрицательном напряжении на нагрузке.

3. При использовании индуктивных нагрузок транзистор следует предохранять с помощью диода, подключенного к нагрузке, как показано на рис. 2.4. Если переключатель разомкнут, то в отсутствие диода на коллекторе будет действовать большое положительное напряжение, скорее всего превышающее значение напряжения пробоя для цепи коллектор-эмиттер. Это связано с тем, что индуктивность стремится сохранить ток включенного состояния, протекающий от источника к коллектору (вспомните свойства индуктивностей в разд. 1.31).

Транзисторные переключатели позволяют производить переключение очень быстро, время переключения измеряется обычно долями микросекунд. С их помощью можно переключать несколько схем одним управляющим сигналом. Еще одно достоинство транзисторных переключателей состоит в том, что они дают возможность производить дистанционное «холодное» переключение, при котором на переключатели поступают только управляющие сигналы постоянного тока. (Если «гонять» сами переключаемые мощные сигналы, то при передаче их по кабелям могут возникать емкостные выбросы, а сигналы могут сильно ослабляться).

Транзистор в образе человека.

Рис. 2.5 дает представление о некоторых ограничениях, свойственных транзистору. Представим себе, что задача человека на рис. 2.5 состоит в том, чтобы обеспечивать выполнение соотношения при этом он может управлять только переменным резистором. Итак, он может создать короткое замыкание в схеме (режим насыщения), или разомкнуть ее (транзистор в выключенном состоянии), или создать какое-то промежуточное состояние; он не имеет права использовать батареи, источники тока и т.п. Не следует, однако, думать, что коллектор транзистора на самом деле похож на резистор. Это не так. Человек старается сделать так, чтобы через него все время протекал постоянный неизменный ток (величина этого тока зависит от приложенного к базе напряжения).

Рис. 2.5. «Транзисторный человек» следит за током базы и регулирует выходной реостат для того, чтобы выходной ток был в больше тока базы.

Следует помнить, что в любой заданный момент времени транзистор может:

а) быть в режиме отсечки, т.е. выключиться (отсутствует ток коллектора);

б) находиться в активном режиме (небольшой ток коллектора, напряжение на коллекторе выше, чем на эмиттере);

в) перейти в режим насыщения (напряжение на коллекторе приблизительно равно напряжению на эмиттере). Более подробно режим насыщения транзистора описан в приложении Ж.
