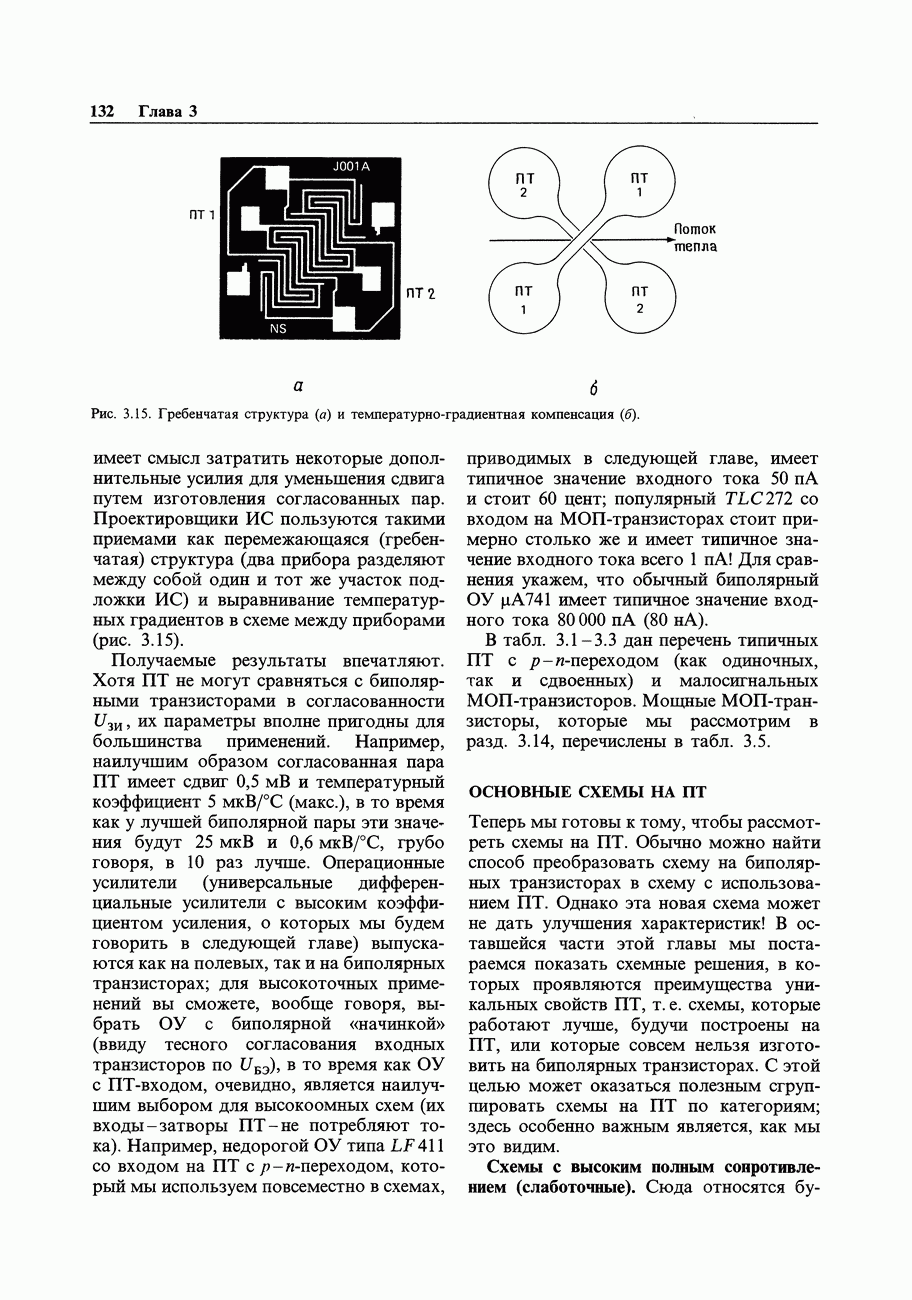

ОСНОВНЫЕ СХЕМЫ НА ПТ

Теперь мы готовы к тому, чтобы рассмотреть схемы на ПТ. Обычно можно найти способ преобразовать схему на биполярных транзисторах в схему с использованием ПТ. Однако эта новая схема может не дать улучшения характеристик! В оставшейся части этой главы мы постараемся показать схемные решения, в которых проявляются преимущества уникальных свойств ПТ, т. е. схемы, которые работают лучше, будучи построены на ПТ, или которые совсем нельзя изготовить на биполярных транзисторах. С этой целью может оказаться полезным сгруппировать схемы на ПТ по категориям; здесь особенно важным является, как мы это видим.

Схемы с высоким полным сопротивлением (слаботочные).

Таблица 3.1. Полевые транзисторы с -переходом

Сюда относятся буферные или обычные усилители для тех применений, где ток базы или конечное полное входное сопротивление биполярных транзисторов ограничивает их характеристики. Хотя мы можем построить такие схемы на отдельно взятых ПТ, однако сегодняшняя практика отдает предпочтение использованию интегральных схем, построенных на ПТ. В некоторых из них ПТ используется только в качестве высокоомного входного каскада, а вся остальная схема построена на биполярных транзисторах, в других вся схема построена на ПТ.

Аналоговые ключи. МОП-транзисторы являются превосходными аналоговыми ключами, управляемыми напряжением, как мы уже указывали в разд. 3.01. Мы еще обсудим вкратце данный предмет. И снова говоря «аналоговый ключ», мы должны в общем случае иметь в виду интегральные микросхемы, а не схемы, построенные на дискретных элементах.

Цифровая логика. МОП-транзисторы доминируют при построении микропроцессоров, схем памяти и большинства высококачественных цифровых логических схем. Микромощные логические схемы изготавливаются исключительно на МОП-транзисторах. Здесь, как и прежде, МОП-транзисторы используются в составе интегральных схем. Далее мы увидим, почему ПТ отдается предпочтение перед биполярными транзисторами.

Таблица 3.2. МОП-транзисторы

Таблица 3.3. Согласованные пары -канальных ПТ с -переходом

Мощные переключатели.

Мощные МОП-транзисторы часто бывают предпочтительнее биполярных транзисторов для переключения нагрузок, как мы уже показали в нашей первой схеме, приведенной в данной главе. Для таких применений используются мощные дискретные ПТ.

Переменные резисторы; источники тока.

В «линейной» области стоковых характеристик ПТ ведут себя подобно резисторам, управляемым напряжением; в области «насыщения» они являются управляемыми напряжением источниками тока. Вы можете использовать эти присущие ПТ свойства в своих схемах.

Общая замена биполярных транзисторов.

Вы можете использовать ПТ в генераторах, усилителях, стабилизаторах напряжения, радиоприемных схемах (по крайней мере в некоторых из -там, где обычно используются биполярные транзисторы. Применение ПТ не гарантирует улучшения схемы-иногда такая замена желательна, иногда нет. Их следует просто иметь в виду как возможную альтернативу.

Давайте теперь посмотрим на указанные области применения. Для лучшего понимания мы слегка изменим порядок изложения.
