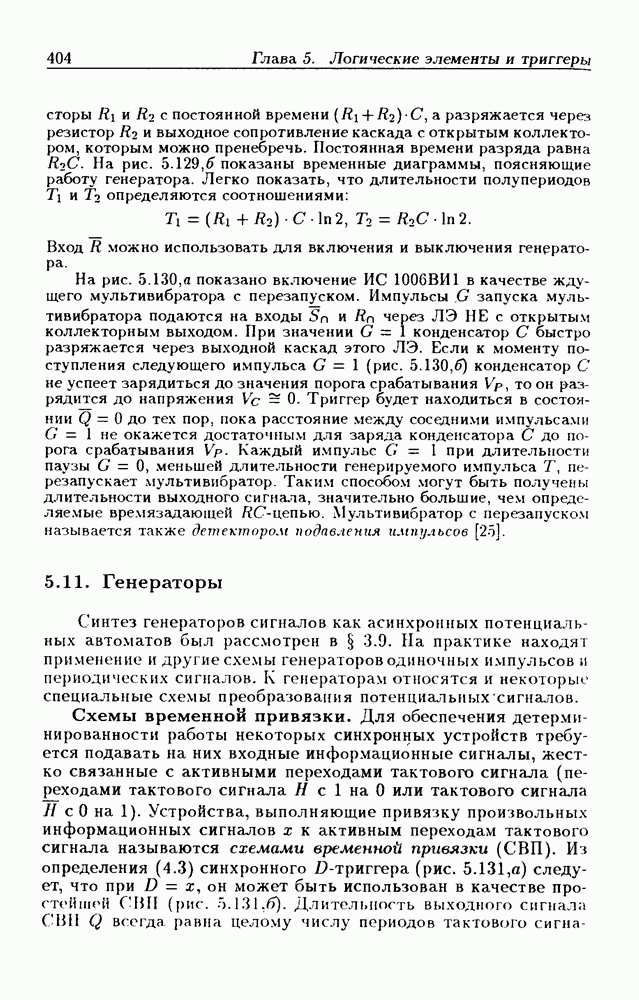

5.11. Генераторы

Синтез генераторов сигналов как асинхронных потенциальных автоматов был рассмотрен в § 3.9. На практике находят применение и другие схемы генераторов одиночных импульсов и периодических сигналов. К генераторам относятся и некоторые специальные схемы преобразования потенциальных сигналов.

Схемы временной привязки.

Для обеспечения детерминированности работы некоторых синхронных устройств требуется подавать на них входные информационные сигналы, жестко связанные с активными переходами тактового сигнала (переходами тактового сигнала с 1 на 0 или тактового сигнала на 1). Устройства, выполняющие привязку произвольных информационных сигналов х к активным переходам тактового сигнала называются схемами временной привязки (СВП). Из определения (4.3) синхронного -триггера (рис. 5.131,а) следует, что при он может быть использован в качестве простейшей СВП (рис. 5.131, б). Длительность выходного сигнала СВП Q всегда равна целому числу периодов тактового

Рис. 5.131

сигнала и может отличаться от длительности входного сигнала х не более чем на период тактового сигнала

На рис. 5.132,а показана универсальная СВП (УСВП) с нормированием длительности выходного сигнала — независимо от длительности входного сигнала х выходной сигнал имеет длительность, равную одному периоду тактового сигнала. Данная УСВП построена на и -триггерах и описывается функциями

которым соответствуют временные диаграммы, изображенные на рис. 5.132, б. Понятно, что УСВП является пребразователем активных переходов информационного сигнала х в потенциальный сигнал нормированной длительности. Поэтому УСВП находят широкое применение в схемах управления, срабатывающих по переходам потенциальных сигналов управления.

Рис. 5.132
