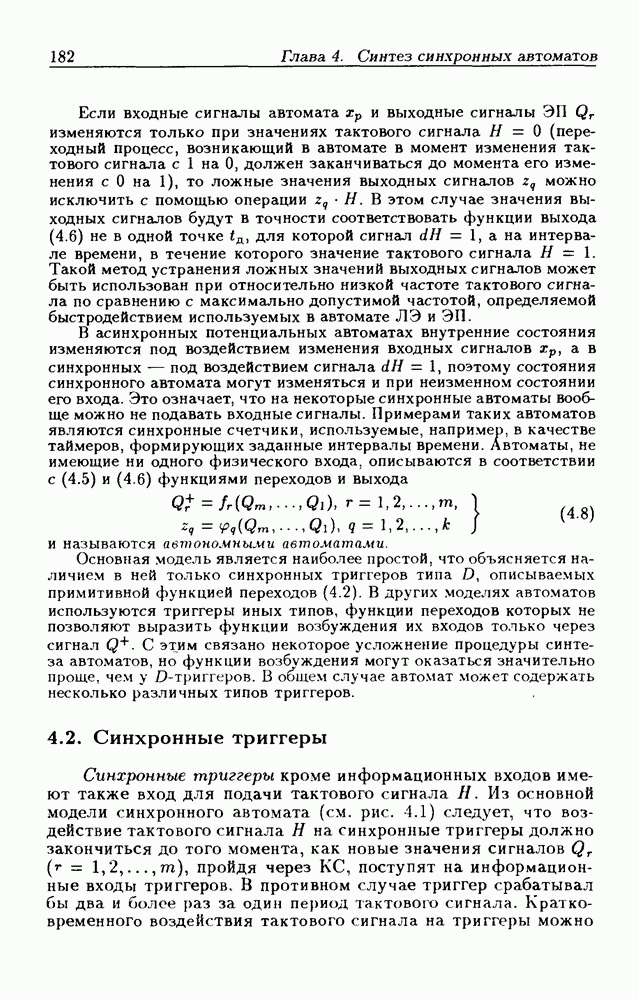

Синхронные триггеры кроме информационных входов имеют также вход для подачи тактового сигнала Из основной модели синхронного автомата (см. рис. 4.1) следует, что воздействие тактового сигнала на синхронные триггеры должно закончиться до того момента, как новые значения сигналов пройдя через КС, поступят на информационные входы триггеров. В противном случае триггер срабатывал бы два и более раз за один период тактового сигнала. Кратковременного воздействия тактового сигнала на триггеры можно
добиться использованием вместо потенциального сигнала импульсного сигнала длительность которого не более суммы минимального времени переходного процесса в КС и времени переходного процесса в триггерах. В общем случае минимальное время переходного процесса в КС равно нулю, так как выходы одних триггеров могут подаваться непосредственно на информационные входы других триггеров и даже выход триггера может подаваться на вход
Из основной модели синхронного автомата (см. рис. 4.1) следует, что воздействие тактового сигнала
на синхронные триггеры должно закончиться до того момента, как новые значения сигналов
пройдя через КС, поступят на информационные входы триггеров. В противном случае триггер срабатывал бы два и более раз за один период тактового сигнала. Кратковременного воздействия тактового сигнала на триггеры можно
импульсного сигнала
длительность которого не более суммы минимального времени переходного процесса в КС и времени переходного процесса в триггерах. В общем случае минимальное время переходного процесса в КС равно нулю, так как выходы
одних триггеров могут подаваться непосредственно на информационные входы других триггеров и даже выход триггера
может подаваться на вход
