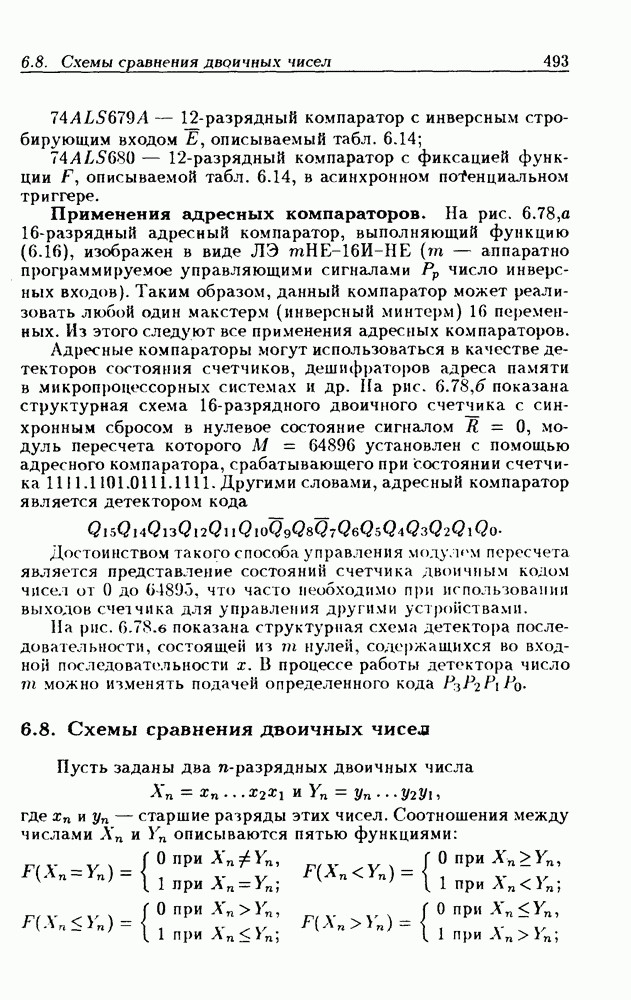

Применения адресных компараторов.

На рис. 6.78,а 16-разрядный адресный компаратор, выполняющий функцию (6.16), изображен в виде аппаратно программируемое управляющими сигналами число инверсных входов). Таким образом, данный компаратор может реализовать любой один макстерм (инверсный минтерм) 16 переменных. Из этого следуют все применения адресных компараторов.

Адресные компараторы могут использоваться в качестве детекторов состояния счетчиков, дешифраторов адреса памяти в микропроцессорных системах и др. На рис. показана структурная схема 16-разрядного двоичного счетчика с синхронным сбросом в нулевое состояние сигналом модуль пересчета которого установлен с помощью адресного компаратора, срабатывающего при состоянии счетчика 1111.1101.0111.1111. Другими словами, адресный компаратор является детектором кода

Достоинством такого способа управления модулем пересчета является представление состояний счетчика двоичным кодом чисел от 0 до 64895, что часто необходимо при использовании выходов счетчика для управления другими устройствами.

На рис. 6.78.6 показана структурная схема детектора последовательности, состоящей из нулей, содержащихся во входной последовательности х. В процессе работы детектора число можно изменять подачей определенного кода
