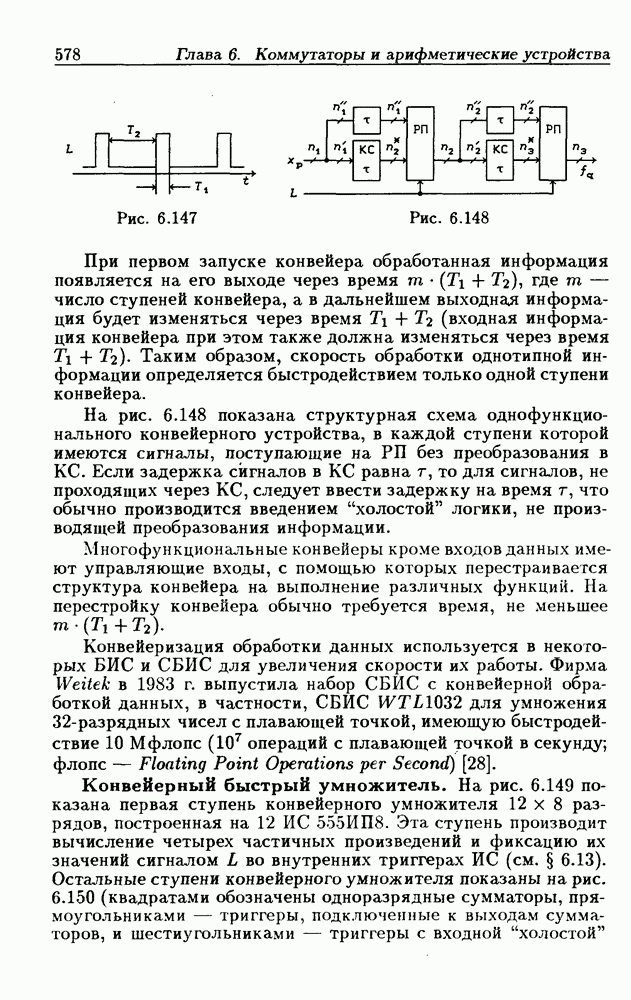

На рис. 6.149 показана первая ступень конвейерного умножителя разрядов, построенная на Эта ступень производит вычисление четырех частичных произведений и фиксацию их значений сигналом во внутренних триггерах ИС (см. § 6.13). Остальные ступени конвейерного умножителя показаны на рис. 6.150 (квадратами обозначены одноразрядные сумматоры, прямоугольниками — триггеры, подключенные к выходам сумматоров, и шестиугольниками — триггеры с входной "холостой"
(кликните для просмотра скана)
(кликните для просмотра скана)
логикой; цифрами внутри перечисленных узлов указаны веса их входных сигналов). Часть схемы на рис. 6.150, построенная на одноразрядных сумматорах, представляет собой дерево Уоллеса, преобразующее 61 разряд четырех частичных произведений в совокупность разрядов, в которой разряды с весами встречаются не более двух раз. Данная совокупность разрядов может рассматриваться как два -разрядных двоичных числа, для суммирования которых необходим -разрядный двоичный сумматор или Предпочтительнее использовать быстродействующее с параллельным переносом, так как эта (последняя) ступень конвейера является наименее быстродействующей из-за переносов между 4-разрядными секциями АЛУ или сумматоров.
Для реализации дерева Уоллеса требуется 39 одноразрядных сумматоров для фиксации результатов преобразований информации в последних четырех ступенях конвейера — 136 -триггеров (17 ИС 555ИР22 или Для увеличения производительности конвейерного умножителя при построении схемы можно использовать
