Шинные приемопередатчики со сдвигающим регистром.

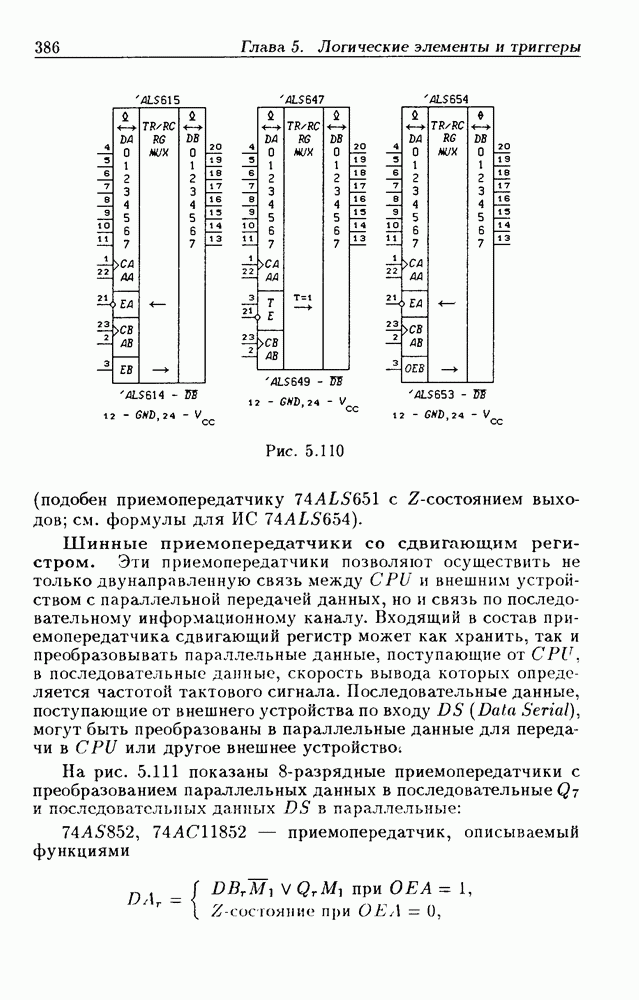

Эти приемопередатчики позволяют осуществить не только двунаправленную связь между CPU и внешним устройством с параллельной передачей данных, но и связь по последовательному информационному каналу. Входящий в состав приемопередатчика сдвигающий регистр может как хранить, так и преобразовывать параллельные данные, поступающие от CPU, в последовательные данные, скорость вывода которых определяется частотой тактового сигнала. Последовательные данные, поступающие от внешнего устройства по входу DS (Data Serial), могут быть преобразованы в параллельные данные для передачи в CPU или другое внешнее устройство

На рис. 5.111 показаны 8-разрядные приемопередатчики с преобразованием параллельных данных в последовательные и последовательных данных в последовательные и последовательных данных в параллельные

74AS852, 74AС11852 - приемопередатчик, описываемый функциями

Рис. 5.111

где сдвигающий регистр характеризуется функциями

где

74AS877, 74AС11877 - приемопередатчик, описываемый функциями

где сдвигающий регистр характеризуется теми же функциями, что и сдвигающий регистр в ИС 74AS852;

74AS856, 74AС11856 — приемопередатчик, описываемый

функциями

со сдвигающим регистром, задаваемым функциями

Приемопередатчики отличаются только способом мультиплексирования функций Приведенному аналитическому описанию этих приемопередатчиков соответствует табл. 5.25, в более наглядной форме описывающая закон их функционирования. Приемопередатчик задается более простой таблицей (табл. 5.26).

Таблица 5.25. (см. скан) Режимы работы приемопередатчиков
