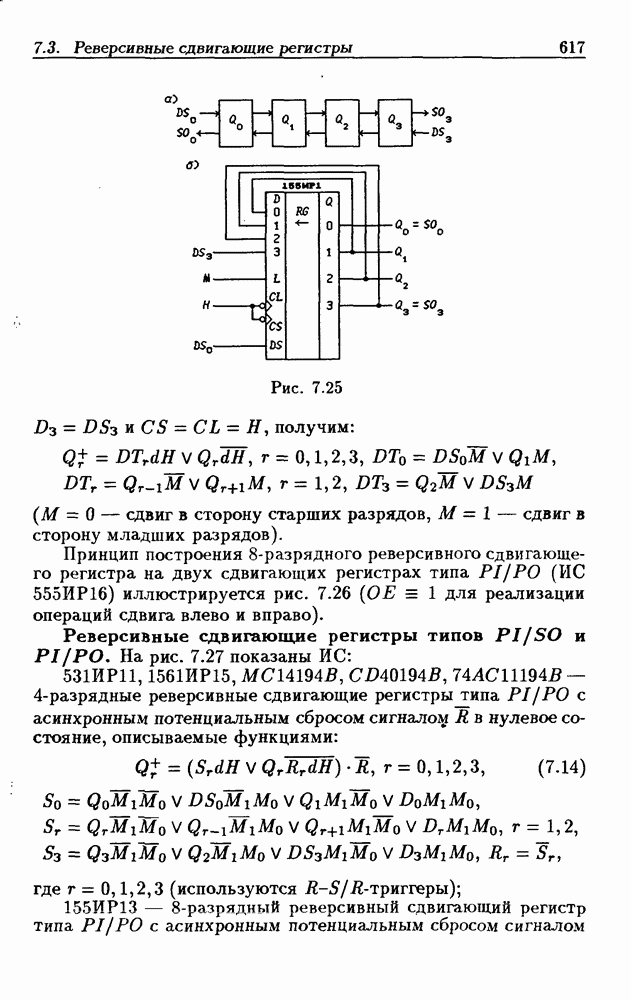

Реверсивные сдвигающие регистры типов PI/SO и PI/PO.

На рис. 7.27 показаны ИС:

531ИР11,1561ИР15, МС14194В, CD40194B, 74АС11194Я - 4-разрядные реверсивные сдвигающие регистры типа PI/PO с асинхронным потенциальным сбросом сигналов в нулевое состояние, описываемые функциями:

где (используются -триггеры);

155ИР13 - 8-разрядный реверсивный сдвигающий регистр типа PI/PO с асинхронным потенциальным сбросом сигналом

(кликните для просмотра скана)

в нулевое состояние, описываемый функциями (7.14) при и

тактовый сигнал, подаваемый на -триггеры, из которых построен сдвигающий регистр; при сигнал что обеспечивает режим хранения информации);

CD40104B, 74HС40104 - 4-разрядные реверсивные сдвигающие регистры типа PI/PO с синхронным сбросом и Z-состоянием выходов, описываемые функциями:

функции возбуждения -триггеров, на которых построен регистр);

CD40100B - 32-разрядный реверсивный сдвигающий регистр типа SI/SO с рециркуляцией данных, описываемый функциями:

сдвиг вправо, сдвиг влево, рециркуляция, ввод данных при сдиге влево и вправо).

Режимы работы рассмотренных реверсивных сдвигающих регистров перечислены в табл. 7.5. Например, из функций, описывающих следует, что при значениях функции возбуждения а значит (режим хранения данных). Если то что соответствует синхронной параллельной загрузке данных

Таблица 7.5. (см. скан) Режимы работы реверсивных сдвигающих регистров

Если в формулы, характеризующие подставить то получатся функции, описывающие сдвигающий регистр с синхронной параллельной загрузкой данных.

На рис. 7.28 показано включение двух ИС 531ИР11 для получения 8-разрядного реверсивного сдвигающего регистра типа вход последовательного ввода данных при сдвиге информации в сторону старших разрядов, вход последовательного ввода данных при сдвиге в сторону младших разрядов).

Рис. 7.28

На рис. 7.29 приведены 8-разрядные реверсивные сдвигающие регистры типа PI/PO с двунаправленной шиной данных

— регистр с асинхронным потенциальным сбросом сигналом в нулевое состояние, описываемый функциями (7.14) при и

Рис. 7.29

533ИР29 - регистр с синхронным сбросом сигналом в нулевое состояние, описываемый функциями приведенными выше, и

(практически функции реализуются заменой в функциях возбуждения сигналов на конъюнкции

Режимы работы описанных реверсивных сдвигающих регистров перечислены в табл. 7.5. Структурная схема изображена на рис. -разрядный 4-канальный мультиплексор, -разрядный синхронный регистр памяти; Сигнал переключает выводы на параллельный ввод данных, размыкая связи между

На рис. 7.31 представлена схема 16-разрядного реверсивного сдвигающего регистра, из которой видно назначение выходов не переводимых в Z-состояние сигналом Сдвигающие регистры с Z-состоянием выходов допускают непосредственное их подключение к шине данных микроЭВМ.

(кликните для просмотра скана)

Рис. 7.32
