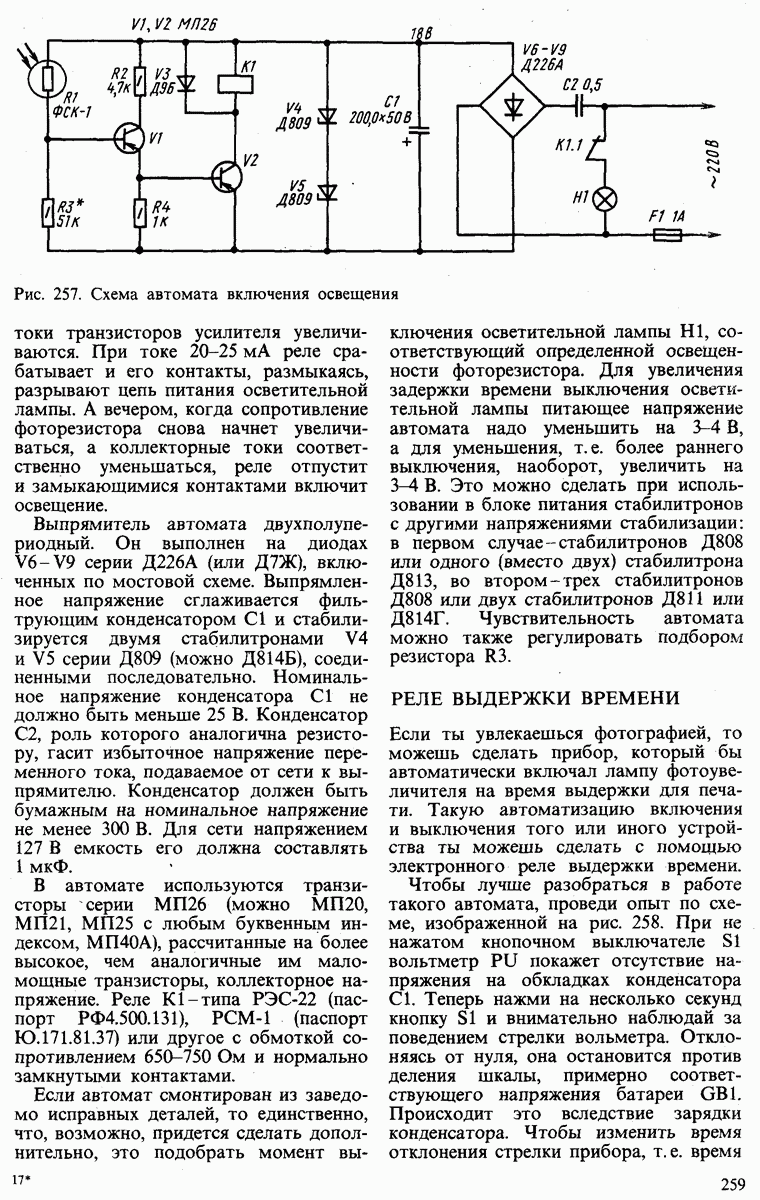

РЕЛЕ ВЫДЕРЖКИ ВРЕМЕНИ

Если ты увлекаешься фотографией, то можешь сделать прибор, который бы автоматически включал лампу фотоувеличителя на время выдержки для печати. Такую автоматизацию включения и выключения того или иного устройства ты можешь сделать с помощью электронного реле выдержки времени.

Чтобы лучше разобраться в работе такого автомата, проведи опыт по схеме, изображенной на рис. 258. При не нажатом кнопочном выключателе вольтметр покажет отсутствие напряжения на обкладках конденсатора . Теперь нажми на несколько секунд кнопку и внимательно наблюдай за поведением стрелки вольтметра. Откланяясь от нуля, она остановится против деления шкалы, примерно соответствующего напряжения батареи .

Происходит это вследствие зарядки конденсатора.

Рис. 258. Опыт, иллюстрирующий принцип работы реле выдержки времени

Чтобы изменить время отклонения стрелки прибора, т.е. время зарядки конденсатора, достаточно заменить этот конденсатор или резистор . Увеличишь, скажем, емкость конденсатора вдвое, стрелка будет в два раза медленнее отклоняться. Тот же эффект ты получишь, вдвое увеличив сопротивление резистора .

Что произойдет, если к обкладкам заряженного конденсатора подключить электронное реле на транзисторе с относительно большим входным сопротивлением? Увеличить входное сопротивление транзистора можно включением резистора в цепь его эмиттера. Конденсатор станет разряжаться через эмиттерный переход и эмиттерный зистор транзистора электронного реле. При этом транзистор откроется, реле сработает и контактами К1.1 включит исполнительную цепь. Как только конденсатор разрядится, транзистор закроется, реле отпустит и размыкающимися контактами разорвет исполнительную цепь. Время разрядки конденсатора, а значит, и время выдержки открытого состояния транзистора определяется емкостью конденсатора и сопротивлением цепи, через которую он разряжается.

Рис. 259. Схема реле выдержки времени

Таков принцип работы электронного реле выдержки времени.

Автомат выдержки времени для фотопечати можно собрать по схеме, изображенной на рис. 259. Оба транзистора автомата работают в режиме переключения, обеспечивая надежное срабатывание реле при подаче на вход транзистора V1 напряжения около 2 В. Время срабатывания реле определяется временем разрядки конденсатора через резисторы , эмиттерный переход транзистора V1 и резистор . Изменяя сопротивление переменного резистора , можно устанавливать время выдержки примерно от 0,1 до 5 с.

Работает реле времени следующим образом. В исходном состоянии, когда контакты кнопочного выключателя разомкнуты, напряжение на конденсаторе равно нулю. В это время оба транзистора закрыты, ток через обмотку электромагнитного реле практически не течет и его контакты , включающие питание лампы увеличителя , разомкнуты. При кратковременном нажатии кнопки конденсатор заряжается и тут же начинает разряжаться через уже знакомые тебе цепи. С момента нажатия кнопки до момента, когда конденсатор разрядится до напряжения 2 В, реле остается включенным, замыкая своими контактами цепь питания лампы фотоувеличителя. Лампа выключится, как только напряжение на обкладках конденсатора станет меньше 2 В. Чтобы снова включить лампу фотоувеличителя, надо опять нажать кнопку пуска автомата. Время нажатия пусковой кноцки автомата входит в общее время выдержки.

Питается прибор от сети переменного тока через трансформатор , понижающий напряжение сети до 10-12 В, и однополупериодный выпрямитель на диоде УЗ серии или с любым буквенным индексом. Конденсатор сглаживает пульсации выпрямленного напряжения?

Сетевой трансформатор наматывай на магнитопроводе из пластин , толщина набора пластин 18 мм. Обмотка I, рассчитанная на напряжение сети 220 В, должна содержать 2800 витков провода (для сети напряжением витков), обмотка II - 100 витков провода На выходе выпрямителя должно быть напряжение не менее 10 В.

Электромагнитное реле типа (паспорт ) или самодельное. Данные остальных деталей автомата указаны на его схеме.

После того как реле времени смонтируешь и убедишься в его работоспособности, откалибруй переменный резистор . Калибровка резистора сводится к тому, что для положений его движка через каждые 10-15° по хронометру определяется время включения реле. Полученные данные нанеси в виде шкалы вокруг ручки резистора, снабженной стрелкой - указателем.

Только ли для фотопечати пригоден такой прибор - автомат? Нет, конечно, его можно приспособить для включения на заданное время других приборов, например электродвигателей моделей на выставке работ юных техников.
