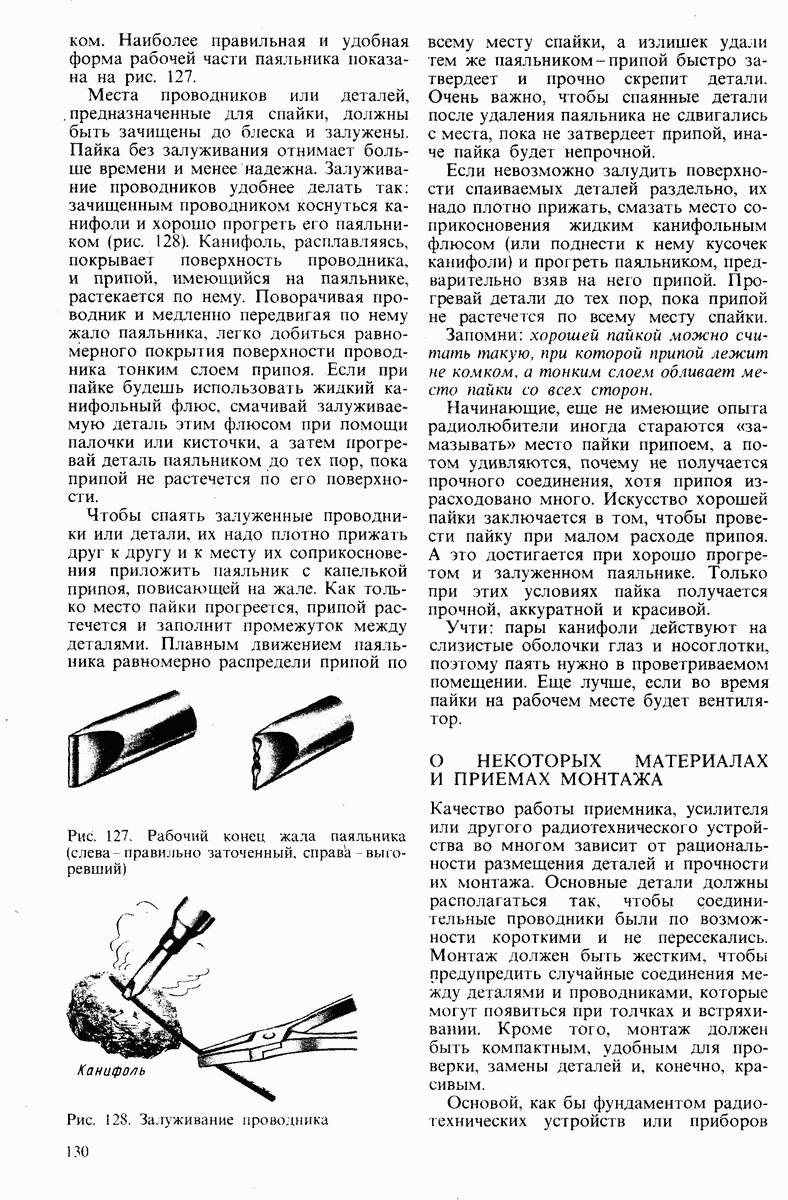

О НЕКОТОРЫХ МАТЕРИАЛАХ И ПРИЕМАХ МОНТАЖАКачество работы приемника, усилителя или другого радиотехнического устройства во многом зависит от рациональности размещения деталей и прочности их монтажа. Основные детали должны располагаться так, чтобы соединительные проводники были по возможности короткими и не пересекались. Монтаж должен быть жестким, чтобы предупредить случайные соединения между деталями и проводниками, которые могут появиться при голчках и встряхивании. Кроме того, монтаж должен быть компактным, удобным для проверки, замены деталей и, конечно, красивым. Основой, как бы фундаментом радиотехнических устройств или приборов служат плоские панели или панели в виде ящичков - шасси. Как плоские панели, так и шасси могут быть фанерными, дощатыми, металлическими, из листового оргалита, пластмассовыми или комбинированными из разных материалов. Если панель фанерная, дощатая или оргалитовая, то надо позаботиться о том, чтобы она была достаточно хорошим изолятором. Она не должна впитывать влагу - отсыревшая панель может быть причиной утечки тока и, следовательно, отказа в работе радиоаппарата. Чтобы этого не случилось, фанеру, прежде чем делать из нее панель или шасси, хорошенько высуши, натри со всех сторон расплавленным парафином или воском или покрой один-два раза спиртовым или масляным лаком. Обработанные таким способом материалы не будут впитывать влагу, да и внешний вид основания радиоконструкции, сделанного из них, будет более опрятным. Тонкая фанера удобна для обработки, но сделанные из нее панель или шасси будут непрочными. Лучше всего подойдет хорошо проклеенная березовая фанера толщиной 4-6 мм. Строительная фанера хуже, так как она при обработке часто расслаивается, трескается, имеет неровности. Если нет фанеры требуемой толщины, панель можно склеить из двух кусков более тонкой фанеры. Склеиваемые куски фанеры суши под грузом, иначе они могут покоробиться или вообще не склеиться. Листовой металл сложнее в обработке, особенно в домашних условиях. Зато панели и шасси, сделанные из него, лучше фанерных. И не только потому, что они прочнее. Металл служит экраном, устраняющим паразитные взаимосвязи между отдельными деталями и цепями через магнитные и электрические поля, что во многих случаях является обязательным техническим требованием, и используется в качестве заземленного проводника, что упрощает монтаж. Для металлического шасси лучше всего использовать листовой алюминий толщиной 1,5-2 мм. Вырезать заготовку и изогнуть шасси или склепать его из полос, просверлить в нем отверстия можно в школьных мастерских, а окончательно обработать шасси дома. Но, используя металлическое шасси или панель, будь очень внимательным при монтаже: все детали, проводники и электрические цепи, которые по схеме не заземляются, должны быть самым тщательным образом изолированы от шасси. Для панелей и монтажных плат транзисторных приемников, усилителей, измерительных приборов радиолюбители используют листовой гетинакс, стеклотекстолит или органическое стекло толщиной 1,5-3 мм. Эти материалы - хорошие изоляторы. Они легко обрабатываются, а детали, сделанные из них, всегда выглядят опрятно. Вырезать заготовки панелей, монтажных плат или каких-то иных деталей из листовых материалов толщиной до 4-5 мм лучше всего с помощью ножа-резака, сделанного из ножовочного полотна. Конец отрезка полотна длиной 130-140 мм заточи на точильном станке по форме, показанной на рис. 129, а ручку такого резака оберни несколькими слоями изоляционной ленты (чтобы во время работы не попортить руку). Угол режущей части должен составлять 30-35° и по ширине быть равным толщине полотна. Пользуйся резаком так. Лист гетинакса или другого материала положи на стол или фанеру с ровной поверхностью, наложи на него металлическую линейку и по ней, снимая стружку за стружкой, надрезай, материал примерно до половины его толщины. Затем точно так же надрежь материал с другой стороны и разломи по линии разреза.
Рис. 129. Нож-резак (а), пользование им (б) и гибка листового металла (в) Если надрезы с обеих сторон совпадают, то торец заготовки детали после опиловки напильником получится ровным. Размечая будущую заготовку, учитывай ширину рабочей части резака. Такой резак понадобится тебе и при гибке листового алюминия или дюралюминия. Дело в том, что получить прямой ровный угол согнутого металла не так-то просто, даже зажимая его в тисках между двумя стальными пластинами или уголками. Иное дело, если этот материал будет предварительно прорезан по линии сгиба примерно на треть или половину его толщины (рис. 129, в). В этом случае угол в месте изгиба обязательно получится ровным и прямым. Рассказывая об устройстве приемников, усилителей или других приборов, я не всегда буду указывать размеры их монтажных плат, панелей или шасси. Почему? Да потому, что не для каждого случая может подойти один и тот же совет. Многое зависит от конструкции и габаритов имеющихся деталей. Поэтому прежде чем сделать заготовку, подбери все необходимые детали, расположи их на листе бумаги в рекомендуемом порядкёи уточни будущие размеры монтажной платы. Стремиться к уменьшению платы или шасси не надо - на маленькой площади монтаж делать труднее. Сделав плату или шасси, размести на них детали, наметь места всех необходимых отверстий. Окончательную разметку отверстий делай с помощью линейки и циркуля. Диаметры отверстий должны быть такими, чтобы детали прочно держались в них. Для монтажа используют голый или изолированный, луженый или посеребренный медный провод толщиной 0,8-1,5 мм. Такой провод хорошо проводит электрический ток, а монтаж, выполненный им, будет прочным. Предназначенный для монтажа провод надо выпрямить. Для этого отрезок провода длиной 1,5-2 м зажми одним концом в тисках или прикрути к какому-либо предмету и сильно потяни за другой конец, захватив его плоскогубцами. Провод немного вытянется и станет прямым. От него ты будешь кусачками откусывать нужной длины соединительные проводнички. Все соединения тщательно пропаивай. В местах возможных замыканий между проводами надевай на них резиновые, поливинил-хлоридные или другие изоляционные трубки либо обматывай их на этих участках изоляционной лентой. В магазинах, торгующих радиодеталями, имеются наборы монтажных материалов. В них входят монтажные провода различных марок и изоляционные трубочки. Советую и тебе пользоваться этими наборами. При монтаже, во время испытания и налаживания аппаратуры часто приходится спаивать и распаивать проводники, заменять одну деталь другой. Это всегда надо учитывать, применяя в каждом случае наиболее удобные приемы монтажа. Некоторые из них показаны на рис. 130. Если нужно срастить два прямолинейных проводника, их концы можно не скручивать, а лишь сложить вместе так, чтобы их поверхности соприкасались на длине не менее 6-8 мм и спаять. Когда же надо соединить проводники под прямым углом, конец одного проводника можно согнуть, прижать к другому проводнику и в таком виде спаять их. Не рекомендую спаивать несколько проводников или деталей в одной точке. В этом случае при необходимости удаления одного из проводников или детали неизбежно рассыплется весь узел спайки. А если условия монтажа диктуют необходимость соединения нескольких деталей в одной точке? В таких случаях надо использовать монтажные стойки. Простейшей монтажной стойкой может служить, например, отрезок карандаша (рис. 131, а). Заточенную часть карандаша отпили, а грифель удали - получится стойка с отверстием, в которое можно ввернуть винт или шуруп. Одним концом крепи ее к панели или шасси. На другом конце укрепи винтом «звездочку», вырезанную из жести.
Рис. 130. Способы соединения проводников и деталей пайкой
Рис. 131. Самодельные монтажная стойка (а) и монтажная планка (б) К этой звездочке и припаивай проводники и детали радиоконструкции. Чем сложнее конструкция, тем больше в ней резисторов и конденсаторов. Обычно они не могут быть припаяны непосредственно к другим, прочно закрепленным деталям. В таких случаях надо прибегать к монтажным планкам - пластинам из изоляционного материала с контактными лепестками, к которым припаивают детали, проводники. Простую самодельную монтажную планку ты видишь на рис. 131,б. Ее основанием служат две пластины, вырезанные из листового гетинакса или текстолита. В крайнем случае их можно сделать из плотного картона или фанеры, предварительно проварив йх в горячем парафине или пропитав лаком, чтобы они стали хорошими изоляторами. Контактные лепестки, вырезанные из жести, латуни или сделанные из медной проволоки толщиной 1,5-2 мм, удерживаются в отверстиях, просверленных в верхней пластине. Пластины складывают и привинчивают непосредственно к панели или крепят на стойках. Размеры монтажных планок и число контактных лепестков на них определяются габаритами и числом монтируемых на них деталей. Детали транзисторных конструкций монтируют обычно на панелях из листового гетинакса или стеклотекстолита, а в качестве опорных точек деталей используют проволочные «шпильки» или пустотелые заклепки (пистоны). Детали размещают с одной стороны панели, а соединяют их между собой с другой стороны панели. Такие панели с деталями, смонтированными на них, называют монтажными платами. Монтаж на шпильках (рис. 132, а) делают так. Отрезки медной луженой или посеребренной проволоки диаметром 1-1,5 и длиной 8-10 мм запрессовывают в плате так, чтобы с той стороны платы, где будут детали, они выступали на 4—5 мм, а с другой на 2-3 мм. Чтобы шпильки не болтались, отверстия в плате должны быть чуть меньше диаметра шпилек, а шпильки в средней части чуть сплюснуты ударом молотка. Для запрессовки шпилек используют оправку - стальной стержень с направляющим отверстием под шпильку, просверленным с торца (рис. 132, б). С помощью такого приспособления шпильку можно направить в отверстие и ударом молотка вбить ее. Концы проволочных выводов деталей с помощью круглогубцев изгибай петлями, надевай на шпильки и припаивай к ним. Точно так же припаивай к шпилькам и соединительные проводник, но уже с другой стороны платы. Примеры некоторых приемов монтажа на пустотелых заклепках показаны на рис. 133. Заклепки запрессовывают в отверстия в плате и впаивают в них выводы деталей. Если готовых заклепок нет, то их можно сделать из латунных или медных трубок с внешним диаметром 1,5-2 мм, нарезав из них кусочки длиной по 3-4 мм - на 1,5-2 мм длиннее толщины платы. Хорошие заклепки получаются из контактных штырьков вышедших из строя радиоламп с октальным цоколем.
Рис. 132. Монтаж деталей на шпильках (проволочных стойках) и приспособление для запрессовки шпилек
Рис. 133. Монтаж деталей на пустотелых заклепках (пистонах) Такие трубочки нужно плотно вставить в отверстия в плате и края с обеих сторон развальцевать кернером или заточенным на конце гвоздем. Иногда можно обходиться без шпилек и пустотелых заклепок, пропуская выводы деталей через отверстия в плате и спаивая их между собой с другой стороны платы. Но при таком монтаже сложнее заменять детали.
|
