МИНИАТЮРНЫЙ ПРИЕМНИК

В заключение хочу рассказать еще об одном способе использования логических элементов, правда, несколько необычном для них. Дело в том, что элементы некоторых цифровых микросхем при охвате их глубокими отрицательными обратными связями могут работать как усилители сигналов, например микросхема из серии , на базе которой можно собрать миниатюрный приемник прямого усиления.

Принципиальная схема такого приемника, разработанного радиолюбителями В. Смирновым и В. Стрюновым из г. Андропов Ярославской области, приведена на рис. 308. Используемая в нем микросхема содержит четыре самостоятельных элемента (обозначают символом 1 внутри прямоугольника), в которых работают полевые транзисторы. Корпус этой микросхемы такой же, как у микросхем серии .

Приемник рассчитан на прием программ одной местной отпяленной мощной радиовещательной станции, работающий в диапазоне СВ или ДВ. Его колебательный контур образуют катушка магнитной антенны и подстроечный конденсатор . Сигнал радиостанции, на частоту которой контур настроен, усиливается элементом .

Резистор создает между выходом и входом элемента отрицательную обратную связь по постоянному напряжению, обеспечивая ему работу в режиме усиления. Конденсатор устраняет отрицательную обратную связь по переменному напряжению, снижающую усиление радиочастотного каскада.

С вывода 3 элемента усиленный сигнал поступает через конденсатор С3 на детектор, диоды V1 и V2 которого включены по схеме удвоения напряжения выходного сигнала. С резистора , являющегося нагрузкой детектора, сигнал звуковой частоты подается через конденсатор на вход трехкаскадного усилителя ЗЧ на элементах и далее телефоном преобразуется в звук.

В каскад на элементе введена отрицательная обратная связь по постоянному напряжению, создаваемая резисторами , благодаря чему на выходе этого элемента устанавливается напряжение, равное половине напряжения источника питания. Это напряжение достаточно стабильно, поэтому подобные цепочки резисторов в последующие каскады усилителя ЗЧ приемника не введены. Обратная связь по переменному напряжению устраняется конденсатором .

Конденсаторы , шунтирующие источник питания по высшим и низшим частотам, предотвращают возбуждение приемника из-за возможных паразитных связей между каскадами через общий источник питания.

Печатная плата приемника выполненная из фольгированного материала, и соединения деталей на ней показаны на рис. 308. Все резисторы типа . Подстроенный конденсатор - КПК-М, электролитические конденсаторы С6, С7 и С9 - К50-6, остальные конденсаторы любые малогабаритные.

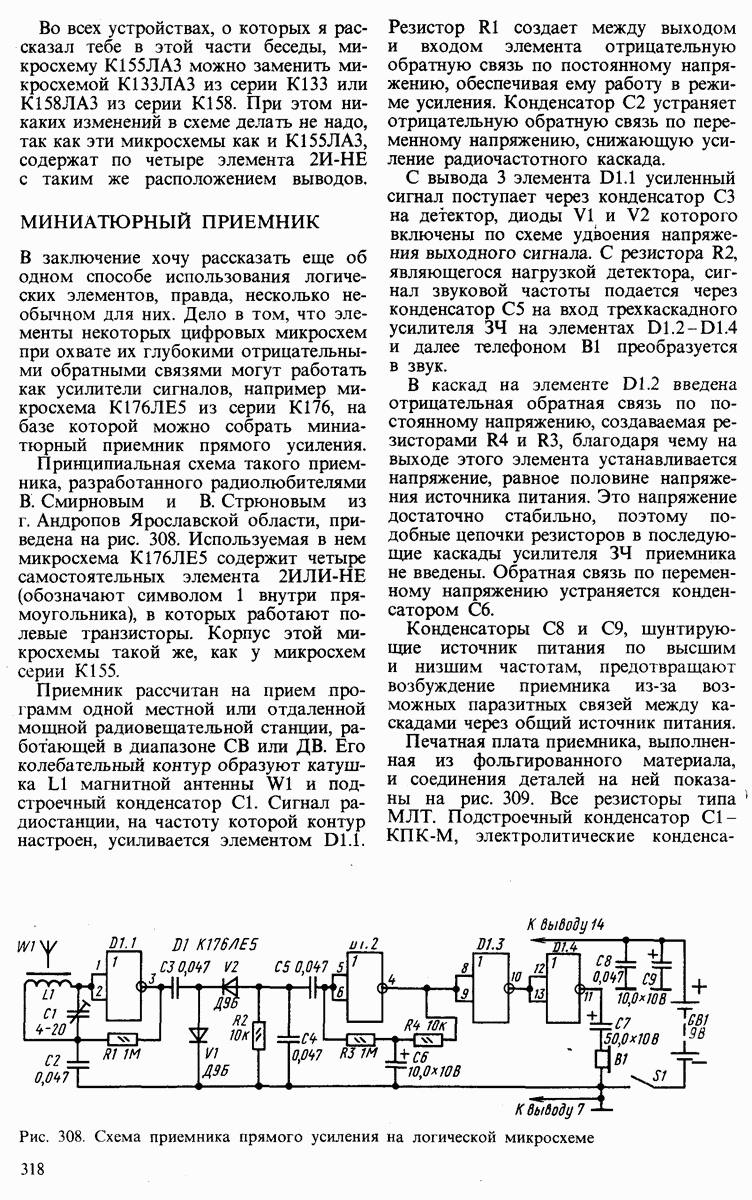

Рис. 308. Схема приемника прямого усиления на логической микросхеме

Рис. 309. Плата приемника

Источником питания может быть батарея «Крона» или аккумуляторная батарея .

Для магнитной антенны потребуется отрезок ферритового стержня марки или диаметром 8 мм и такой длины, чтобы он вместе с платой и источником питания уместился в подходящем корпусе приемника. В зависимости от длины стержня, контурная катушка , рассчитанная на прием радиостанции, работающей в наиболее длинноволновом участке диапазона ДВ, может содержать до 800-900 витков провода . Для уменьшения внутренней емкости катушки наматывают ее 5-7 секциями по равному числу витков в каждой, располагая секции по всей длине ферритового стержня. Для диапазона СВ число витков контурной катушки может быть 200-300. Но учти: на частотах более 1 МГц (длина волны ) чувствительность приемника сильно снижается из-за уменьшения усилительных свойств элемента , работающего в радиочастотном какскаде.

Нагрузкой приемника может быть миниатюрный ушной телефон . капсюль или один из излучателей низкоомного головного телефона .

Настройка приемника заключается только в подборе числа витков контурной катушки, соответствующего длине волны выбранной станции. Делай это так же, как при налаживании транзисторных приемников. Если наибольшая емкость подстроечного конденсатора окажется недостаточной для точной настройки контура на частоту станции, параллельно ему можно подключить слюдяной или керамический конденсатор емкостью до .

Если радиовещательная станция находится неподалеку от места приема, каскады приемника могут перегружаться из-за большого уровня его сигнала, отчего звук станет искаженным. В этом случае выходной каскад приемника следует смонтировать по схеме, приведенной на рис. 310. Приемник станет громкоговорящим. Трансформатор - выходной трансформатор любого малогабаритного транзисторного приемника (используется одна половина его первичной обмотки), а динамическая головка - любая малогабаритная мощностью со звуковой катушкой сопротивлением 6-10 Ом.

Чтобы еще больше повысить громкость работы приемника, его можно дополнить еще и транситорным усилителем мощности, который будет питаться от той же батареи приемника. Для простейшего однокаскадного усилителя пригоден транзистор серии с любым буквенным индексом. В этом случае сигнал с конденсатора будет поступать на базу транзистора, усиливаться им и динамической головкой, включенной через выходной трансформатор в коллекторную цепь, преобразовываться в звук. Если усилитель двухкаскадный с двухтактным выходом, в первом его каскаде можно использовать транзистор КТ315, а во втором - транзисторы КТ315 и . Со схемами, работой и налаживанием подобных усилителей колебаний звуковой частоты ты уже знаком по двенадцатой беседе.

Рис. 310. Вариант выходного каскада приемника

Приемник с такими дополнениями и источником питания можно разместить в корпусе, предназначенном для малогабаритного транзисторного приемника, - его можно приобрести в магазине радиотоваров.

Аналоговые и цифровые микросхемы, с которыми я познакомил тебя в этой беседе, относятся к микросхемам первой степени интеграции, т.е. к наиболее простым. В более сложных современных микросхемах, а их объемы примерно такие же, общее число содержащихся в них активных и пассивных элементов может достигать нескольких десятков и даже сотен тысяч.

Чтобы иметь некоторое представление о том, - сколько и каких логических операций способна выполнять интегральная микросхема, приведу такой пример: «механизм» нарущных электронных часов средней сложности, отсчитывающий текущее время с точностью до секунды, дни недели и месяцы, работающий как секундомер с точностью до сотой доли секунды, как будильник со звуковой сигнализацией состоит всего лишь из одной специально разработанной большой интегральной микросхемы. А электронные часы повышенной сложности, кроме того, позволяют использовать их еще для проведения электронных игр, в качестве наручных микрокалькуляторов... Вот что такое интегральная микросхема, совершаюгцая техническую революцию во всех областях и направлениях радиоэлектроники.

На базе интегральных микросхем разработан и выпускается массовым тиражом микрокомпьютер «Микроша», предназначенный для обучения школьников навыкам работы с вычислительными устройствами, которые необходимы сегодня специалистам различных отраслей народного хозяйства. Осваивать микросхемы - значит идти в ногу с современной техникой!
