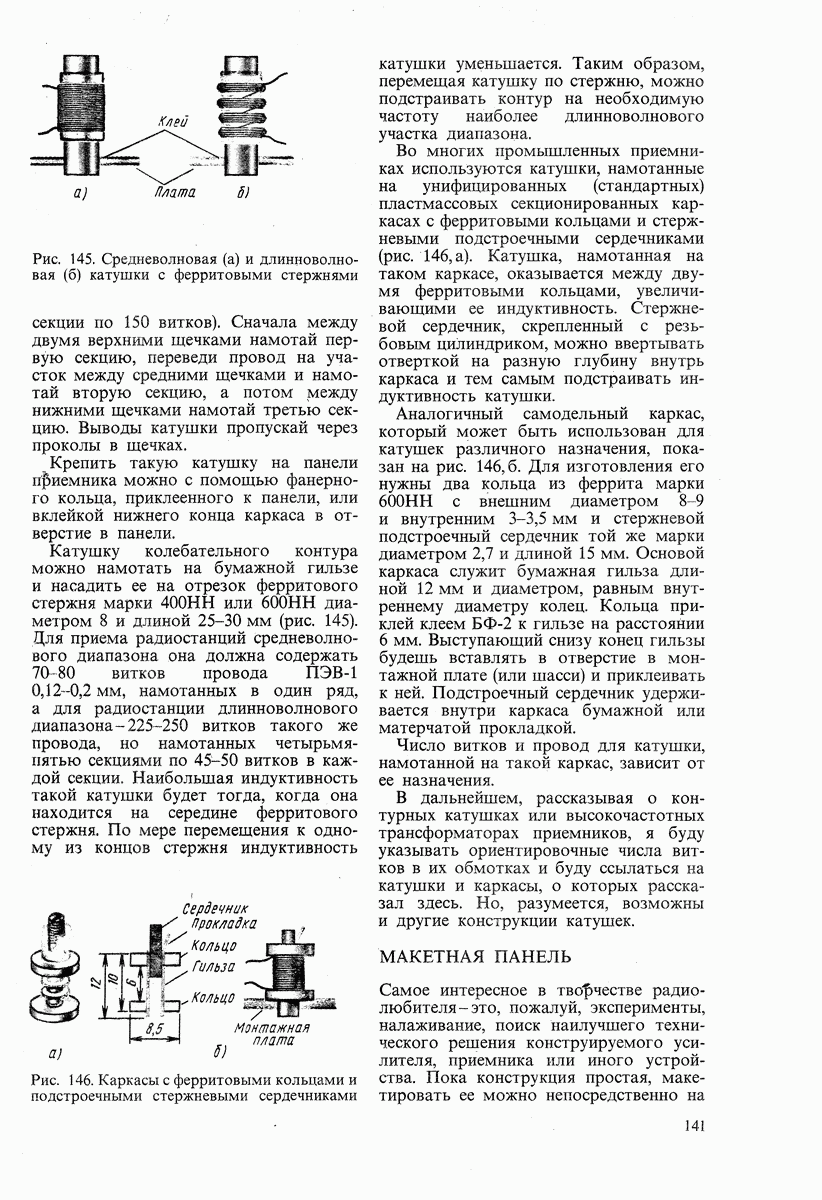

МАКЕТНАЯ ПАНЕЛЬСамое интересное в творчестве радиолюбителя - это, пожалуй, эксперименты, налаживание, поиск наилучшего технического решения конструируемого усилителя, приемника или иного устройства. Пока конструкция простая, макетировать ее можно непосредственно на ее же монтажной плате. Но при усложнении конструкции число деталей, работающих в ней, увеличивается и ее монтажная плата становится уже неподходящей базой для экспериментов. Нужна более удобная панель, на которой можно предварительно смонтировать, подобрать и проверить в работе детали, установить режимы транзисторов, опробовать возможные дополнения и изменения, а затем перенести и смонтировать детали на постоянной плате. Именно так обычно рождаются радиолюбительские конструкции. Возможная конструкция макетной панели, которую ты можешь сделать и пользоваться ею в дальнейшем, показана на рис. 147. Это плоская панель с рядами контактных лепестков для монтажа радиодеталей. В верхней части панели справа находится выключатель питания S, слева - конденсатор переменной емкости С, а между ними три переменных резистора разных номиналов. Монтажные лепестки возле конденсатора и резисторов являются выводами этих деталей. Вырезы в верхней кромке панели образуют опоры для крепления укороченного или длинного ферритового стержня контурной катушки или магнитной антенны (подробно о магнитной антенне я расскажу в тринадцатой беседе). Сзади у панели имеются кронштейны из полосок листового металла, удерживающие ее в наклонном положении.
Рис. 147. Макетная панель Батарею питания или выпрямитель сетевого блока питания подключают (в зависимости от полярности) к лепестку «Uип» и проводнику, соединяющему нижние лепестки. Конденсатор переменной емкости включают во входной контур макетируемого приемника. При этом ферритовый стержень магнитной антенны контурной катушки прикрепляют к панели с помощью резиновых колец или ниток. Переменные резисторы служат для подбора сопротивлений в различных цепях, например, в базовых, определяющих режимы работы транзисторов. Подобранное сопротивление узнают по шкале переменного резистора. На макетной панели можно смакетировать и наладить практически любой усилитель или приемник, провести многие радиотехнические опыты и эксперименты. Сначала заготовь все необходимые детали и с учетом их габаритов и конструктивных особенностей начерти будущую панель в натуральную величину. Конденсатор переменной емкости может быть как с твердым, так и с воздушным диэлектриком, желательно с максимальной емкостью не менее 350 пФ. Выключатель питания - тумблер ТВ2-1 или МТ-1. Переменные резисторы могут быть типов СП-1, ВК, СПО-2, но обязательно группы А, т.е. резисторы, сопротивление которых изменяется прямо пропорционально углу поворота оси. Резисторы с характеристиками видов Б и В менее желательны. Номинал правого (по рис. 147) резистора может быть 10-20 кОм, среднего 75—150 кОм, левого 300-470 кОм. Контактные лепестки можно вырезать из жести или листовой меди, но лучше использовать лепестки от монтажных планок, имеющихся в магазинах радиотоваров. Саму панель выпили из листового гетинакса, стеклотекстолита или текстолита толщиной не менее 1,5-2 мм. Органическое стекло для этой цели непригодно, так как оно при нагреве контактов паяльником будет плавиться. Панель разметь по чертежу, сделай лобзиком вырезы в верхней части, просверли все отверстия, а затем приступай к креплению деталей. Монтажные лепестки лучше приклепывать к панели медными заклепками с круглыми головками. К лепесткам нижнего ряда можно сразу же припаять отрезок медного, предварительно облуженного провода, который будет общим заземленным проводником цепи питания. Переменные резисторы крепи так, чтобы их выводы были обращены к монтажным лепесткам, с которыми они должны соединяться. Их шкалы градуируй по омметру. Для резисторов группы А отметки на шкалах должны быть в основном равномерными и только по краям несколько сжатыми. Шкалы можно гравировать непосредственно на панели или начертить на плотной бумаге и приклеить к панели. Остается приделать кронштейны - и макетная панель готова. Как пользоваться панелью? На рис. 148 в качестве примера показана часть макетной панели, на которой смонтированы детали простейшего усилителя, схема которого изображена на том же рисунке. Допустим, что требуется установить коллекторный ток транзистора в пределах 0,8-1 мА. В коллекторную цепь транзистора последовательно с тедефонами В1 включаем миллиамперметр, а в цепь базы вместо резистора R1 - два последовательно соединенных резистора: переменный на 100 кОм, имеющийся на плате, и постоянный Rогр сопротивлением 80-100 кОм, ограничивающий ток базы, когда сопротивление переменного резистора будет равно нулю. Вращая ручку переменного резистора, устанавливаем требуемый ток коллектора. В цепь базы должен быть включен резистор, сопротивление которого равно сумме сопротивлений переменного (узнаем по его шкале) и ограничительного резисторов.
Рис. 148. Простейший усилитель, смонтированный на макетной панели Если статический коэффициент передачи тока Так, пользуясь разными переменными резисторами макетной панели, а если надо, то одновременно двумя, можно быстро поставить транзисторы конструируемого устройства в заданные режимы работы. Какие дополнения можно внести в такую макетную панель? На ней, например, можно укрепить панельки для включения выводов транзисторов, малогабаритный миллиамперметр для измерения коллекторных токов транзисторов. Ограничительные резисторы можно впаять между выводами переменных резисторов и относящимися к ним монтажными лепестками на панели, а шкалы сопротивлений переменных резисторов градуировать с учетом этих дополнений. Впрочем практика пользования макетной панелью сама подскажет, как ее можно усовершенствовать.
|
