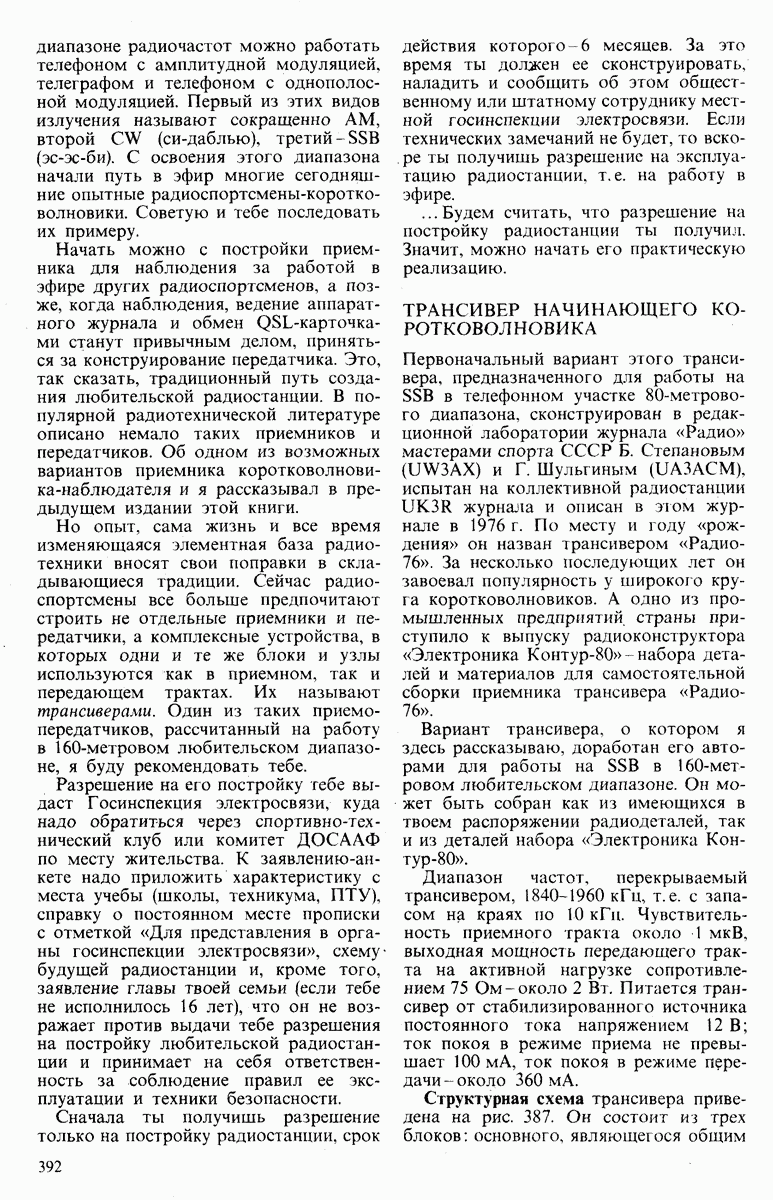

ТРАНСИВЕР НАЧИНАЮЩЕГО КОРОТКОВОЛНОВИКА

Первоначальный вариант этого трансивера, предназначенного для работы на SSB в телефонном участке -метрового диапазона, сконструирован в редакционной лаборатории журнала «Радио» мастерами спорта СССР Б. Степановым и Г. Шульгиным , испытан на коллективной радиостанции журнала и описан в этом журнале в 1976 г. По месту и году «рождения» он назван трансивером «Радио-76». За несколько последующих лет он завоевал популярность у широкого круга коротковолновиков. А одно из промышленных предприятий страны приступило к выпуску радиоконструктора «Электроника деталей и материалов для самостоятельной сборки приемника трансивера «Радио-76».

Вариант трансивера, о котором я здесь рассказываю, доработан его авторами для работы на SSB в -метровом любительском диапазоне. Он может быть собран как из имеющихся в твоем распоряжении радиодеталей, так и из деталей набора «Электроника .

Диапазон частот, перекрываемый трансивером, , г. е. с запасом на краях но . Чувствительность приемного тракта около , выходная мощность передающего тракта на активной нагрузке сопротивлением 75 Ом - около . Питается трансивер от стабилизированного источника постоянного тока напряжением 12 В; ток покоя в режиме приема не превышает , ток покоя в режиме передачи - около .

Структурная схема трансивера приведена на рис. 387. Он состоит из трех блоков: основного, являющегося общим для приемного и передающего трактов, блока гетеродинов и усилителя мощности.

Рис. 387. Структурная схема трансивера

Прием и передача ведутся на общую антенну .

В режиме приема сигнал из антенны через антенный переключатель 1 и фильтр сосредоточенной селекции 2 поступает на вход первого так называемого кольцевого смесителя 3, находящегося в основном блоке. Сюда же через коммутатор 12 подается напряжение гетеродина 10, генерирующего колебания частотой . Создающийся при этом сигнал промежуточной частоты, равной , усиливается каскадом ПЧ 4, проходит через электромеханический фильтр 5, усиливается вторым каскадом 6 тракта ПЧ и поступает на второй кольцевой смеситель 7, выполняющий в этом режиме работы трансивера функцию смесительного детектора. Одновременно на этот смеситель подается через коммутатор 12 напряжение частотой от гетеродина 11, а продетектированный им сигнал усиливается усилителем ЗЧ 8 и преобразуется в звук телефонами .

В режиме передачи сигнал микрофона , усиленный до необходимого напряжения усилителем 9, поступает на пербый кольцевой смеситель 3, который теперь выполняет функцию балансного модулятора. На него же через коммутатор 12 подается еще и напряжение гетеродина 11 (). Каскад усилителя ПЧ усиливает двухполосный сигнал, а электромеханический фильтр 7 выделяет из него верхнюю боковую полосу и таким образом формирует SSB сигнал. После усиления вторым каскадом усилителя ПЧ SSB сигнал поступает на второй кольцевой смеситель, куда подается еще (через коммутатор) и напряжение гетеродина 10. С кольцевого смесителя преобразованный сигнал поступает на вход двухкаскадного усилителя мощности 13 и 14, а с его выхода - через переключатель 1 в антенну .

Познакомившись с принципом работы трансивера по его структурной схеме, тебе нетрудно будет разобраться и с работой его блоков.

Принципиальная схема основного блока трансивера показана на рис. 388. Подключенные к его плате (через выводные контакты 5 и 6) контуры со связующим их конденсатором образуют фильтр сосредоточенной селекции. В режиме приема через него на первый кольцевой смеситель, выполненный на диодах V1 - V4, подается принятый антенной сигнал, а через выводы 3 и -напряжение гетеродина частотой . На выходной катушке кольцевого смесителя выделяется сигнал промежуточной частоты (), который усиливается транзистором V5 первого каскада усилителя ПЧ.

Рис. 388. Схема основного блока

Предварительная фильтрация сигнала промежуточной частоты осуществляется колебательным контуром , а основная - электромеханическим фильтром , включенным в коллекторную цепь транзистора V5. Далее сигнал в тракте ПЧ усиливается микросхемой , представляющей собой каскодный усилитель.

С контура , являющегося нагрузкой микросхемы , сигнал ПЧ поступает (через катушки связи ) на второй кольцевой смеситель на диодах V9 - V12. На него же через выводы 8 и 9 подается напряжение частотой с блока гетеродинов. Создающийся при этом сигнал звуковой частоты проходит через фильтр, образованный дросселем , конденсаторами и резистором и усиливается микросхемой и транзисторами V14-V16. Транзисторы V15 и V16 усилителя ЗЧ включены эмиттерными повторителями, поэтому к выходу усилителя (разъем Х3) можно подключать низкоомные головные телефоны или динамическую головку мощностью со звуковой катушкой сопротивлением 8—10 Ом.

Регулирование усиления принятого сигнала осуществляется переменным резистором , находящимся вне платы основного блока, путем изменения напряжения в базовой цепи транзистора V5 первого каскада усилителя ПЧ.

В режиме приема сигнал микрофона через разъем , подстроечный резистор и вывод 1 основного блока поступает на вход микросхемы АЗ и усиливается ею. Чтобы выходное сопротивление этой микросхемы снизить примерно до 300 Ом, ее вывод 10 соединен не с заземленным проводником, как это сделано в микросхеме усилителя ЗЧ (а также было в знакомых тебе конструкциях на микросхеме серии ), а с выводом 11, который в данном случае является выходным выводом микросхемы.

С выхода микрофонного усилителя сигнал звуковой частоты через конденсатор и фильтр поступает на первый кольцевой смеситель (на диодах V1 - V4), выполняющий в этом режиме работы функцию балансного модулятора. Сюда же через выводы 4 и 3 с блока гетеродинов подается напряжение частотой . Балансируют смеситель подстроечным резистором .

С балансного модулятора смешанный сигнал поступает в тракт ПЧ. В результате на вход второго кольцевого смесителя подается уже сформированный и усиленный SSB сигнал. Через выводы 8 и 9 на этот смеситель поступает еще напряжение частотой с блока гетеродинов. Преобразованный сигнал через катушку связи и выводы 10 и 11 основного блока подается на вход усилителя мощности для фильтрации и дальнейшего усиления.

Диоды V6 - V8 и резисторы в цепях транзистора V5 каскада ПЧ образуют коммутационный узел, с помощью которого в основном блоке осуществляется переход с. приема на передачу, и наоборот. О работе этого узла я расскажу позже.

Следующий блок трансивера - гетеродинный (рис. 389). В него входят два гетеродина, один из которых (на транзисторе V17) генерирует колебания частотой от 2ЗЧ0 до , а второй (на транзисторе V23) колебания фиксированной частоты . Транзисторы V21 и V22, включенные составным эмиттерным повторителем, образуют буферный каскад, ослабляющий влияние нагрузки генератора на его частоту и амплитуду выходного сигнала, а электромагнитные реле и -коммутатор, переключающий генераторы при переводе трансивера с приема на передачу и, наоборот, с передачи на прием. Питание на транзистор V17 подается через параметрический стабилизатор напряжения на стабилитроне .

Колебательный контур первого гетеродина образуют катушка и два варикапа V18, V19, включенные встречно-последовательно. Его частоту, определяющую настройку трансивера на рабочую частоту -метрового любительского диапазона, плавно изменяют варикапом V18, подавая на него с переменного резистора «Настройка» управляющее напряжение положительной полярности. Частота колебаний второго гетеродина стабилизирована кварцевым резонатором .

Катушка колебательного контура первого гетеродина находится вне платы этого блока и подключается к нему через выводы 7 и 8. Такое конструктивное решение позволяет простой заменой катушки перевести трансивер на работу в другом, например -метровом, любительском диапазоне.

Рис. 389. Схема гетеродинного блока

Рис. 390. Схема усилителя мощности

Положения контактов К1.1 и реле коммутатора, показанные на схеме блока гетеродинов, соответствуют режиму приема. В это время обмотки реле обесточены, напряжение первого гетеродина поступает (через буферный каскад, контакты реле , выводы 1, 2) на первый смеситель, а напряжение второго гетеродина - на второй смеситель основного блока (через контакты и выводы 3, 4). В режиме передачи на вывод 11 блока гетеродинов подается напряжение 12 В. При этом реле срабатывают, их контакты переключаются, в результате чего напряжение первого гетеродина начинает поступать на второй смеситель, а напряжение второго гетеродина - на первый смеситель основного блока.

Усилитель мощности (рис. 390) включается только при переводе трансивера на режим передачи.

Рис. 391. Схема соединения блоков и деталей трансивера

Сигнал с выхода основного блока поступает на вход усилителя мощности через выводы 1 и 2. Двухконтурный полосовой фильтр выделяет из него полезный сигнал, соответствующий рабочей частоте трансивера. Транзистор V25 работает в каскаде предварительного усиления напряжения, транзисторы V27 и двухтактном усилителе . Через катушку связи и выводы 9, 10 выходной сигнал подается в антенну приемопередатчика.

Питание на первый каскад усилителя подается через ячейку развязывающего фильтра , на выходной каскад - через миллиамперметр . Конденсаторами переменной емкости колебательных контуров усилителя добиваются равномерного усиления сигнала по мощности в различных участках любительского диапазона.

Схема соединения блоков трансивера и деталей, находящихся вне плат блоков, показана на рис. 391. Антенну, общую для приемного и передающего трактов, подключают к гнезду X1. Принятый сигнал через контакты К3.1 антенного реле К3 и двухконтурный полосовой фильтр поступает на вход основного блока. Настройка на рабочую частоту осуществляется переменным резистором , а усиление принятого сигнала - переменным резистором . Головные телефоны или динамическую головку подключают к разъему Х3.

К гнезду подключают отдельную приемную антенну, минуя антенный переключатель.

Замыканием контактов выключателя «Прием - передача» трансивер переводят в режим передачи. При этом напряжение источника питания подается на усилитель мощности, вывод 14 основного блока и вывод 11 блока гетеродинов. Одновременно срабатывает антенное реле и контактами КЗЛ отключает входной полосовой фильтр приемника от общей антенны.

Остается разобрать принцип работы коммутационного узла в первом каскаде усилителя ПЧ основного бжэка при переводе трансивера с приема на передачу. В режиме «Прием» нижний (по схеме на рис. 388) вывод резистора этого каскада через обмотки реле коммутатора, находящегося в блоке гетеродинов, соединен с общим заземленным проводником цепи питания, диод V8 открыт напряжением, падающим на эмиттерном резисторе . В это время конденсатор , подключенный через открытый диод V8 к резистору , ослабляет отрицательную обратную связь по переменному гоку, снижающую усиление каскада. При подаче на вывод 14 основного блока постоянного напряжения (переключателем ) диод V8 закрывается и тем самым отключает конденсатор от резистора начинает действовать отрицательная обратная связь, снижающая усиление каскада. Это предотвращает перегрузку тракта ПЧ относительно сильным сигналом, поступающим в него с первого кольцевого смесителя в режиме передачи.

Диоды V6, V7 и резистор обеспечивают подачу на базу транзистора V5 в режиме передачи постоянного смещения, не зависящего от напряжения на выводе 15 и изменяющегося при регулировании усиления переменным резистором .

Детали, конструкция. Большая часть деталей трансивера смонтирована поблочно на трех платах из фольгированного стеклотекстолита толщиной мм. Платы основного блока, блока гетеродинов и соединения деталей на них показаны на рис. 392 и 393. Контактными выводами плат служат отрезки посеребренного (или луженого) медного провода толщиной мм, запрессованные в отверстиях в платах.

Печатные платы этих блоков трансивера разработаны под детали: постоянные резисторы - , подстроечный резистор неэлектролитические конденсаторы - КМ-4 и , электролитические - высокочастотные дроссели или самодельные такой же конструкции, электромагнитные реле РЭС-15 (паспорт катушки в усилителе ПЧ, а также гетеродина фиксированной частоты - трансформаторы от радиоприемника электромеханический фильтр кварцевый резонатор - на частоту в корпусе .

Не изменяя печатных проводников плат, можно применять некоторые другие аналогичные детали. Подстроечный резистор , например, можно заменить на , конденсаторы в развязывающих цепях (например, СИ, КЛС и КЛГ, в остальных высокочастотных цепях - на КТ или КСО. В качестве катушек индуктивности в усилителе ПЧ ) и в гетеродине на частоту можно применить трансформаторы ПЧ с соотношением чисел витков от до от любых транзисторных супергетеродинов, соответственно прокорректировав под них печатные проводники плат.

Транзисторы КТ315 (V5, V14, V17, V21-V23) или подобные им кремниевые высокочастотные n-р-n транзисторы , КТ312 могут быть с любым буквенным индексом.

Рис. 392. Плата основного блока

Следует лишь учесть, что коэффициент транзисторов V5, V17 и V21 должен быть не менее 80 (при токе коллектора , а транзистора V22 не менее 30 (при токе коллектора . Через транзистор V22 протекает ток , поэтому его желательно снабдить простейшим теплоотводящим радиатором. Транзисторы (V16) можно заменить маломощными транзисторами . Но в этом случае к выходу усилителя ЗЧ основного блока (к разъему Х3) можно будет подключать лишь головные телефоны.

Можно ли сверхвысокочастотные транзисторы усилителя мощности заменить какими-то другими? К сожалению, нет. Попытка авторов трансивера использовать в этом блоке менее дефицитные транзисторы успеха не имели.

Рис. 393. Плата гетеродинного блока

Но это не значит, что положение безвыходное - усилитель мощности может быть собран на электронных лампах, о чем я расскажу позже.

Микросхемы можно заменить аналогичными им микросхемами серии , но тогда с учетом их цоколевки надо будет переработать относящиеся к ним участки токонесущих проводников печатных плат.

Диоды (V1-V4 и V9-V12) кольцевых смесителей можно заменить диодами . Можно также использовать диоды , но с ними чувствительность приемного тракта трансивера несколько ухудшается (примерно до . В других вспомогательных цепях диоды можно заменить любыми кремниевыми или германиевыми высокочастотными с возможно малыми обратными токами, например диодами .

Катушки контуров полосового фильтра и катушку контура гетеродина плавного диапазона наматывают в броневых сердечниках проводом Катушки должны содержать по 20 витков с отводом от витка, считая от заземленного конца, витков такого же провода.

Катушки трансформаторов смесителей основного блока намотаны на кольцах типоразмера из феррита марки . Можно также использовать ферритовые кольца с магнитной проницаемостью 400-1000 и внешним диаметром 7-12 мм. Каждая из катушек трансформаторов содержит ЗЧ витка провода Наматывать катушки каждого трансформатора надо одновременно тремя проводами, предварительно скрутив их жгутиком, а во время монтажа внимательно следить за порядком их соединения (на рис. 388 начала катушек отмечены точками).

Дроссели можно намотать на резисторах МЛТ-0,5 сопротивлением не менее , уложив на их корпуса по 180-200 витков провода .

Для платы усилителя мощности использован фольгированный стеклотекстолит, но монтаж деталей выполнен навесным методом (рис. 394, а). Сделано так для того, чтобы сохранить возможно большую площадь заземленной фольги, поскольку она ослабляет паразитные связи между узлами и деталями и тем самым предотвращает самовозбуждение усилителя мощности. При таком способе монтажа выводы деталей, которые должны соединяться с общим заземленным проводником цепей питания, пропускают через отверстия в плате и припаивают к фольге (рис. 394,б). Все другие отверстия в плате зенкуют со стороны фольги сверлом большего диаметра, пропускают через них выводы деталей и соединяют между собой отрезками изолированного монтажного провода.

Транзисторы V25, и V28 усилителя мощности установлены на теплоотводящем радиаторе, роль которого выполняет дюралюминиевая пластина толщиной не менее 5 мм. В корпусе трансивера радиатор размещают под монтажной платой наподобие этажерки и через сквозные отверстия в плате диаметром 10-12 мм выводы транзисторов соединяют с соответствующими точками монтажа.

Рис. 394. Плата усилителя мощности (а), монтаж деталей на ней (б) и монтаж транзисторов усилителя на теплоотводящей пластине - радиаторе (в)

Резисторы и конденсаторы, используемые в усилителе мощности, такие же, как в основном и гетеродинном блоках. Катушки входного полосового фильтра точно такие же, как катушки подобного фильтра приемного тракта. Катушки межкаскадного трансформатора намотаны на кольце типоразмера из феррита проводом Катушка содержит 2 витка, витков, витка с отводом от середины. Магнитопроводом катушек выходного трансформатора служит кольцо из феррита . Катушка содержит 2 витка с отводом от середины, витков, витка провода

Конденсаторы переменной емкости типа . Вообще же можно использовать односекционные КПЕ с твердым или воздушным диэлектриком от любых малогабаритных транзисторов приемников. Диод (V24) можно заменить любым кремниевым.

Измерительный прибор - на ток А. Подойдет любой миллиамперметр с шунтом соответствующего сопротивления.

Возможный вариант компоновки блоков и деталей трансивера приведен на рис. 395. Его корпус образуют две дюралюминиевые пластины, согнутые наподобие буквы П, одна из которых является основанием с передней и задней панелям, а вторая крышкой. Четырьмя винтами крышку привертывают к металлическим уголкам, приклепанным к основанию.

На основании с помощью стоек высотой 5-10 мм закреплено плоское металлическое шасси 3 с находящимися на нем платами блоков трансивера. Платы основного 2 и гетеродинного 1 блоков прикреплены к шасси непосредственно, а чтобы не было замыкания монтажа, под ними в шасси сделаны прямоугольные отверстия. Плата усилителя мощности 5 прикреплена к радиатору 4 на четырех стойках высотой 8-10 мм. На передней панели размещены все органы управления и измерительный прибор для контроля тока оконечного каскада усилителя мощности, на задней - все входные и выходные гнезда и разъемы трансивера.

Рис. 395. Компоновка деталей и блоков трансивера в корпусе

Входной двухконтурный полосовой фильтр приемного тракта, детали которого смонтированы на гетинаксовой пластинке, и электромагнитное реле КЗ , паспорт находятся на шасси между платами и задней панелью корпуса.

Налаживание. Трансивер - радиоаппарат повышенной сложности. Поэтому, естественно, конструирование, налаживание и работа с ним в эфире потребуют от тебя дополнительных знаний, которые придется черпать из соответствующей литературы, навыков обращения с новыми для тебя радиоэлементами, измерительными приборами. К настройке трансивера к тому же предъявляются более высокие требования, чем, скажем, к бытовым усилителям ЗЧ и радиовещательным приемникам. Потому что каждый новый любительский приемопередатчик - это новый позывной в эфире. И если твой трансивер окажется недостаточно хорошо настроенным, то не только тебя, но и ты не сможешь услышать в эфире голоса других радиоспортсменов.

Во время налаживания и настройки трансивера питать его можно от имеющегося у тебя сетевого блока. А для работы в эфире придется сконструировать более мощный стабилизированный источник питания, о чем я скажу позже.

Налаживание начинай с установки режимов работы транзисторов V5 и V14-V16 основного блока (см. рис. 388).

Для этого переключатель «Прием-передача» установи в положение «Прием», движок переменного резистора положение наибольшего усиления и, подбирая резистор , добейся, чтобы напряжение на эмиттере транзистора V5 была около 2 В. Напряжение на эмиттерах транзисторов V15 и V16, равное половине напряжения источника питания, устанавливай подбором резистора в базовой цепи транзистора V14.

Далее займись гетеродинным блоком. Сначала проверь его работоспособность и настрой генератор фиксированной частоты . Для этого между выводами 3 и 4 платы включи высокочастотный вольтметр с пределом измерения до 1 В и. вращением подстроечного сердечника контурной катушки добейся амплитуды напряжения на выходе генератора около 0,5 В.

Налаживание генератора плавного диапазона начинай с проверки режимов работы транзисторов по постоянному току. Предварительно контурную катушку (или выводы 7 и 8 платы) временно замкни накоротко проволочной перемычкой, чтобы сорвать генерацию. В таком режиме напряжение на эмиттере транзистора V17 должно быть около 1 В, а на эмиттере транзистора V22 - 4-5 В. При исправных деталях и отсутствии ошибок в монтаже эти напряжения не должны отличаться более чем на 20-25%. Подогнать такие режимы можно подбором резисторов . Затем удали проволочную перемычку, замыкающую контурную катушку, к выходу генератора (выводы 2 и 1 платы) через конденсатор емкостью подключи резистор или МЛ сопротивлением 470-510 Ом, а параллельно этому резистору - высокочастотный вольтметр. Если генератор работает, вольтметр должен фиксировать какое-то напряжение. Отсутствие напряжения - признак того, что генератор не возбуждается. В таком случае надо конденсатор заменить другим, с несколько меньшей емкостью. Подбери такой конденсатор, при котором сигнал генератора будет устойчивым во всем диапазоне частот.

Добившись устойчивой генерации, переменным резистором «Настройка» подай на варикапы управляющее напряжение 3,2 В и подстроечным сердечником катушки установи частоту генерации чуть меньше (примерно на . Затем, установив движок резистора в другое крайнее положение, подай на варикапы напряжение, близкое к нулю. Теперь рабочая частота плавного генератора должна быть несколько выше . Если при вращении ручки резистора от одного крайнего в другое крайнее положения перекрытие диапазона частот будет меньше , то конденсатор замени конденсатором меньшей емкости или уменьшай сопротивление резистора , чтобы максимальное управляющее напряжение, подаваемое на варикапы, увеличить до 3,5 В.

Далее надо подобрать конденсатор . Его емкость должна быть такой, чтобы напряжение на выходе генератора было В и не изменялось но диапазону более чем на 0,1 В. Затем проверь диапазон частот, перекрываемый генератором, и если он изменился, то подстрой сердечником контурную катушку . Граничные частоты генератора плавного диапазона, соответствующие 2ЗЧ0 и , устанавливай по частотомеру, но шкале связного приемника, настраивая его на сигналы генератора, или с помошью резонансного волномера, подобного тому, которым ты, возможно, пользовался при настройке передатчика аппаратуры радиоуправления моделями (см. рис. 357).

После этого приступай к настройке радиочастотного тракта - основного блока трансивера. Делай это так. К разъему Х3 подключи нагрузку усилителя ЗЧ - динамическую головку со звуковой катушкой сопротивлением 6-10 Ом или ее эквивалент - резистор такого же сопротивления на мощность рассеяния . Параллельно нагрузке подключи вольтметр переменного тока. Коснись пальцем или отверткой вывода 4 микросхемы . Появление фона в головке и отклонение стрелки вольтметра будут признаком работоспособности усилителя ЗЧ.

Теперь, установив ручку переменного резистора «Усиление» в положение максимального усиления, на вход трансивера через эквивалент антенны (рис. 396) подай от ГСС сигнал частотой и амплитудой . Вращая подстроечные сердечники катушек фильтров тракта ПЧ, катушек контуров входного полосового фильтра и постепенно уменьшая уровень сигнала ГСС, добивайся наибольшего отклонения стрелки вольтметра, что будет соответствовать наилучшей чувствительности приемного тракта трансивера.

Рис. 396. Включение эквивалента антенны

Шкалу трансивера градуируй по сигналам ГСС после настройки радиочастотного тракта в режиме «Прием».

Настройку трансивера в режиме «Передача» также начинай с основного блока (см. рис. 388). Питание на усилитель мощности пока не подавай. К разъему «Микрофон» подключи электродинамический микрофон (любого типа), а к выходу микросхемы АЗ подключи милливольтметр или вольтметр переменного тока, который мог бы фиксировать десятые доли вольта. Произнося перед микрофоном протяжное «а-а-а», подстроечным резистором установи на выходе микросхемы АЗ напряжение, равное 0,1- 0,15 В. После этого к выводу 10 платы основного блока можно подключить отрезок провода, прослушать на вспомогательный приемник сформированный SSB сигнал трансивера и скорректировать его подстроечным резистором .

Далее переходи к настройке усилителя мощности. К антенному гнезду X1 (между выводами 9 и 10 платы) подключи эквивалент антенны - резистор или МЛ сопротивлением 75 Ом и восстанови цепь питания усилителя. Переключателем «Прием-передача» переведи трансивер на режим «Передача», а на вход полосового фильтра (вывод 2 платы) подай от ГСС сигнал частотой и амплитудой .

Рис. 397. Схема блока питания трансивера

Следя за показаниями измерительного прибора , находящегося в цепи питания транзисторов выходного каскада, и вращая подстроечные сердечники катушек контуров полосового фильтра, добейся максимального отклонения стрелки прибора. Дополнительно контуры предоконечного и выходного каскадов подстраивай по наибольшему току конденсаторами переменной емкости . Если теперь гетеродин плавного диапазона перестраивать в пределах , этот ток должен плавно уменьшаться. Если, однако, такого изменения тока нет, это укажет на самовозбуждение усилителя мощности. Устранить самовозбуждение можно, подключив параллельно КПЕ резисторы сопротивлением .

Теперь плату усилителя мощности можно подключить к основной плате и проверить качество работы трансивера в целом на связной приемник.

Блок питания транзисторного трансивера можно смонтировать по схеме, приведенной на рис. 397. В нем многое тебе уже знакомо по сетевому блоку, о котором я рассказывал в одиннадцатой беседе. Двухполупериодный выпрямитель, блока образуют диоды V1 - V4, включенные по мостовой схеме, и конденсатор , сглаживающий пульсации выпрямленного напряжения, а стабилизатор - транзисторы V5 - V7 и стабилитрон V8. Транзисторы V5 и V6, включенные составным эмигтерным повторителем, выполняют функцию регулирующего транзистора повышенной мощности. Им управляет транзистор V7, работающий в режиме усиления постоянного тока.

Резисторы образуют делитель выходного напряжения, некоторая часть которого, снимаемого с резистора и называемого напряжением обратной связи, подается на базу транзистора V7. Напряжение на эмиттере этого транзистора постоянно и равно напряжению стабилизации стабилитрона V8. Следовательно, эмиттерный переход транзистора V7 находится под действием разности двух напряжений - обратной связи и стабилизации стабилитрона. Транзистор как бы следит за изменением напряжения обратной связи, а значит, и выходным напряжением стабилизатора. Открываясь больше или, наоборот, несколько закрываясь под действием напряжения обратной связи, он изменяющимся отрицательным напряжением на коллекторе управляет состоянием регулирующих транзисторов V5, V6 таким образом, что напряжение на выходе стабилизатора остается практически постоянным.

Ток через стабилитрон, равный , устанавливай подбором резистора , а напряжение на выходе стабилизатора, равное 12 В, подбором резистора .

С помощью разъема X1 выход блока питания соединяй с трансивером (на рис. 391 и 395 - через гнездовую колодку ).

Стабилизатор блока питания не имеет системы защиты от перегрузок. Поэтому, чтобы предупредить тепловой пробой регулирующего транзистора, следи за тем, чтобы между соединительными проводниками или в цепях питания трансивера не было коротких замыканий.

Конструкция блока питания произвольная. Для сетевого трансформатора подойдет магнитопровод сечением , например Его первичная обмотка должна содержать 1400 витков провода , вторичная - 85 витков провода . Диоды можно заменить любыми другими из этой же серии или диодами с любым буквенным индексом. В стабилизаторе напряжения транзистор V5 может быть или , транзистор V6 - или с коэффициентом не менее 40, транзистор V8 - или . Стабилитрон напряжение стабилизации 7-9 В. Электролитические конденсаторы типа . Транзистор V6 необходимо установить на ребристый стандартный радиатор или теплоотводящую дюралюминиевую пластину толщиной 3-5 мм площадью . Для лучшего обтекания радиатора потоками воздуха его следует установить на плате вертикально.

Ламповый усилитель мощности. Принципиальная схема такого варианта усилителя мощности трансивера приведена на рис. 398. В первом его каскаде работает высокочастотный пентод (V1), во втором - мощный выходной пентод (V2). Источником питания анодных и экранирующих сеток ламп служит выпрямитель с выходным напряжением постоянного тока 290 В, а нитей накала - переменное напряжение 6,3 В понижающей обмотки сетевого трансформатора блока питания. Положительное напряжение выпрямителя подается на анод и экранирующую сетку лампы первого каскада через вывод 3 платы и развязывающий фильтр , на анод и экранирующую сетку лампы второго каскада - через миллиамперметр и вывод 6, а переменное напряжение на нити накала ламп - через вывод 9. Вывод 8 платы является общим для цепей питания ламп усилителя. Выводы 4 и 5, как и выводы 9 и 10 транзисторного усилителя, предназначены для подключения антенны.

На вывод 2 усилителя подают радиочастотный сигнал, снимаемый с вывода 10 основного блока трансивера. Пройдя через полосовой фильтр, контуры которого настроены на частоту (среднюю частоту любительского -метрового диапазона), и конденсатор сигнал поступает на управляющую сетку лампы V1. С контура , включенного в анодную цепь этой лампы и настроенного на такую же частоту, усиленный сигнал через конденсатор и резистор поступает на управляющую сетку лампы V2 для усиления по мощности. Катушка в анодной цепи этой лампы и конденсатор переменной емкости (находящийся, как и конденсатор транзисторного усилителя, на лицевой панели корпуса) образуют колебательный контур, настраивающий выходной каскад на рабочую частоту трансивера. Конденсатор , включенный в этот контур последовательно, практически не влияет на его настройку и служит лишь для защиты цепи питания анодной цепи на случай замыкания между пластинами конденсатора .

Через катушку индуктивно связанную с контурной катушкой , сигнал трансивера поступает в антенну и излучается ею.

Резистор , зашунтированный по переменному напряжению конденсатором , - элемент автоматического смещения лампы V1: падение напряжения на нем в отрицательной полярности подается через резистор на управляющую сетку. Диод V3, выполняющий функцию однополупериодного выпрямителя переменного напряжения 6,3 В, обеспечивает лампе V2 необходимое напряжение смещения. Выпрямленное и сглаженное конденсатором СИ отрицательное напряжение через дроссель и резистор поступает на управляющую сетку лампы. Дроссель и конденсатор предотвращают «просачивание» радиочастотного сигнала в цепь выпрямителя смещения.

Теперь о деталях усилителя. Данные катушек и конденсаторов входного полосового фильтра такие же, как у подобного фильтра транзисторного усилителя. Катушка , помещенная в броневой сердечник типа , должна содержать 25 витков провода ЛЭШО или ПЭШО . Для катушек понадобится керамический каркас диаметром 16-18 и длиной 60 -80 мм. Катушку , содержащую 60 витков провода наматывай на каркас виток к витку, а катушку связи , состоящую из 8-10 витков такого же провода, поверх катушки в средней ее части.

Рис. 398. Схема усилителя мощности на электронных лампах

Конденсатор переменной емкости должен быть с воздушным диэлектриком. Можно, например, использовать одну секцию стандартного блока КПЕ лампового радиоприемника.

Измерительный прибор на ток . Пригоден любой микроамперметр с шунтом, рассчитанным на такой ток. Питать усилитель можно от двухполупериодного выпрямителя, обеспечивающего постоянное напряжение 280-300 В при токе , и переменное напряжение 6,3 В при токе не менее 1 А. Для такого блока питания подойдет сетевой трансформатор мощностью , например от выпрямителя лампового радиовещательного приемника или радиолы класса.

Налаживают ламповый усилитель мощности так же, как его транзисторный вариант: при подключенном к выводам 4 и 5 эквивалента антенны и подаче на входной вывод 2 сигнала ГСС частотой и амплитудой . На сигнал этой частоты контуры полосового фильтра настраивают подстроечными сердечниками катушек , а анодного контура лампы V1 - сердечником катушки . Если контур не удается настроить только подстроечным сердечником катушки, в него можно включить дополнительный керамический подстроечный конденсатор с наибольшей емкостью , показанный на рис. 398 штриховыми линиями.

Рис. 399. Антенна трансивера

Оптимальной связи усилителя с антенной добиваются подбором числа витков катушки .

Управление трансивером с ламповым усилителем мощности практически остается таким же, как с транзисторным усилителем. При этом верхнюю (см. рис. 391) группу контактов переключателя используют для подачи напряжения В на ламповый усилитель мощности, а нижнюю - для подачи напряжения В на остальные блоки трансивера.

Антенна. Одной из лучших антенн любительской станции -метрового диапазона радиоспортсмены-коротковолновики считают симметричный полуволновый диполь - два отрезка провода с изоляторами на концах (рис. 399, а), общая длина которых равна половине длины радиоволны диапазона, т. е. около (точнее: ). Для сооружения такой антенны потребуются медный провод или антенный канатик диаметром мм, орешковые изоляторы, три опоры, а для соединения антенны с трансивером - коаксиальный кабель с волновым сопротивлением 75 Ом (таким кабелем делают вводы телевизионных антенн).

Длина каждого плеча диполя может составлять , но быть обязательно одинаковой для каждого плеча. К внешним концам диполя привяжи по цепочке из двух изоляторов, с помощью которых антенну будешь крепить на опорах. Внутренние концы плеч диполя и коаксиальный кабель монтируй на изоляторе, как показано на рис. 339,б. Изолятор состоит из Т-образной пластины 1, выпиленной из листового текстолита толщиной не менее 3 мм, и текстолитового бруска 2 размерами примерно мм, работающего на растяжение. Через сквозные отверстия в пластине и бруске надежно закрепи на изоляторе внутренние концы плеч диполя. К одному из них припаяй центральную жилу коаксиального кабеля 3, а к другому - оплетку кабеля. Сам же кабель, в свою очередь, жестко укрепи на изоляторе.

Работая в эфире, проявляй высокую сознательность и дисциплину, тактичность и спортивную вежливость. Только соблюдете этики и правил радиоспорта сделают эту работу действительно интересной и полезной.
