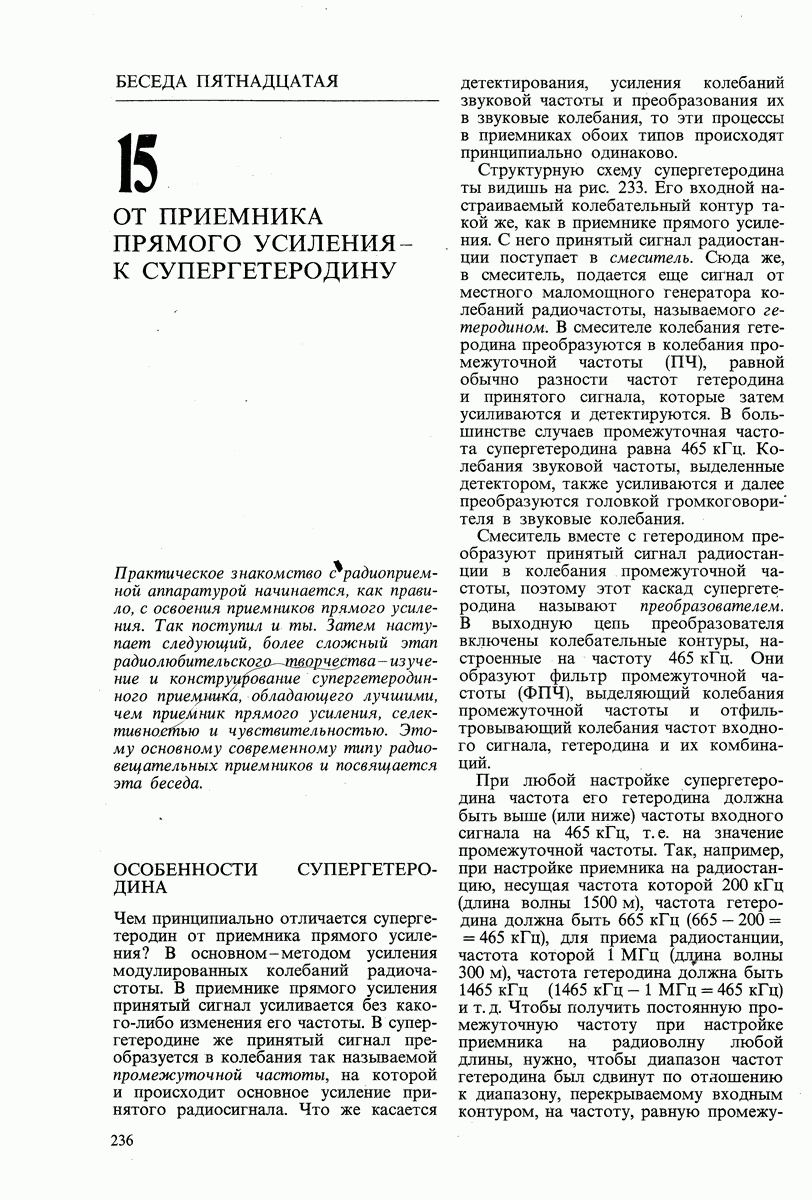

БЕСЕДА ПЯТНАДЦАТАЯ. ОТ ПРИЕМНИКА ПРЯМОГО УСИЛЕНИЯ - К СУПЕРГЕТЕРОДИНУ

Практическое знакомство (Урадиоприемной аппаратурой начинается, как правило, с освоения приемников прямого усиления. Так поступил и ты. Затем наступает следующий, более сложный этап радиолюбителъского щворчества - изучение и конструирование супергетеродинного приелршш, обладающего лучшими, чем приемник прямого усиления, селективноегпъю и чувствительностью. Этому основному современному типу радиовещательных приемников и посвящается эта беседа.

ОСОБЕННОСТИ СУПЕРГЕТЕРОДИНА

Чем принципиально отличается супергетеродин от приемника прямого усиления? В основном - методом усиления модулированных колебаний радиочастоты. В приемнике прямого усиления принятый сигнал усиливается без какого-либо изменения его частоты. В супергетеродине же принятый сигнал преобразуется в колебания так называемой промежуточной частоты, на которой и происходит основное усиление принятого радиосигнала. Что же касается детектирования, усиления колебаний звуковой частоты и преобразования их в звуковые колебания, то эти процессы в приемниках обоих типов происходят принципиально одинаково.

Структурную схему супергетеродина ты видишь на рис. 233. Его входной настраиваемый колебательный контур такой же, как в приемнике прямого усиления. С него принятый сигнал радиостанции поступает в смеситель. Сюда же, в смеситель, подается еще сигнал от местного маломощного генератора колебаний радиочастоты, называемого гетеродином. В смесителе колебания гетеродина преобразуются в колебания промежуточной частоты (ПЧ), равной обычно разности частот гетеродина и принятого сигнала, которые затем усиливаются и детектируются. В большинстве случаев промежуточная частота супергетеродина равна . Колебания звуковой частоты, выделенные детектором, также усиливаются и далее преобразуются головкой громкоговорителя в звуковые колебания.

Смеситель вместе с гетеродином преобразуют принятый сигнал радиостанции в колебания промежуточной частоты, поэтому этот каскад супергетеродина называют преобразователем. В выходную цепь преобразователя включены колебательные контуры, настроенные на частоту . Они образуют фильтр промежуточной частоты (ФПЧ), выделяющий колебания промежуточной частоты и отфильтровывающий колебания частот входного сигнала, гетеродина и их комбинаций.

При любой настройке супергетеродина частота его гетеродина должна быть выше (или ниже) частоты входного сигнала на , т.е. на значение промежуточной частоты. Так, например, при настройке приемника на радиостанцию, несущая частота которой (длина волны , частота гетеродина должна быть , для приема радиостанции, частота которой 1 МГц (длина волны , частота гетеродина должна быть МГц и т. д. Чтобы получить постоянную промежуточную частоту при настройке приемника на радиоволну любой длины, нужно, чтобы диапазон частот гетеродина был сдвинут по отношению к диапазону, перекрываемому входным контуром, на частоту, равную промежуточной, т. е. на .

Рис. 233. Структурная схема супергетеродина

На этой частоте и происходит усиление принятого радиосигнала до уровня, необходимого для нормальной работы детектора.

В чем же суть преимуществ супергетеродина перед приемником прямого усиления?

В супергетеродине основное усиление принятого радиосигнала происходит на фиксированной, к тому же сравнительно низкой промежуточной частоте. Это позволяет путем увеличения числа каскадов усилителя ПЧ получить очень большое и весьма стабильное усиление принятого радиосигнала, не опасаясь возбуждения усилителя ПЧ. Селективные свойства приемника прямого усиления определяются обычно одним входным колебательным контуром. В супергетеродине же несколько колебательных контуров, постоянно настроенных на промежуточную частоту. Эти контуры, образующие фильтры ПЧ, и обеспечивают супергетеродину более высокую, чем в приемнике прямого усиления, селективность. Ко всему этому надо еще добавить, что чувствительность и селективность супергетеродина сохраняются примерно постоянными на всех диапазонах, в том числе и на коротковолновых, для которых приемники прямого усиления практически непригодны.
