ДЕТЕКТОР И ДЕТЕКТИРОВАНИЕ

В твоем первом приемнике роль детектора выполнял диод. Подробно о его устройстве и работе мы поговорим в шестой беседе. Сейчас же лишь скажу, что он является двухэлектродным полупроводниковым прибором, обладающим односторонней электропроводностью: хорошо проводит ток одного направления и плохо - ток обратного направления. Для простоты же объяснения работы диода как детектора будем считать, что ток обратного направления он вообще не проводит и является для него как бы изолятором. Это свойство диода иллюстрирует график, изображенный на рис. 44: диод беспрепятственно пропускает через себя положительные полуволны переменного тока и совсем не пропускает отрицательные полуволны. Отрицательные полуволны диод как бы срезает. В результате такого действия диода переменный ток преобразуется в ток пульсирующий - ток одного направления, но изменяющийся по величине с частотой пропускаемого через него тока. Этот преобразовательных процесс, называемый выпрямлением переменного тока, лежит в основе детектирования принятых радиосигналов.

Посмотри на графики, показанные на рис. 45. Они иллюстрируют процессы, происходящие в знакомой тебе детекторной цепи простейшего приемника. Под действием радиоволн в контуре приемника возбуждаются модулированные колебания радиочастоты (рис. 45, а). К контуру подключена цепь, состоящая из диода и телефонов. Для этой цепи колебательный контур является источником переменного тока радиочастоты. Поскольку диод пропускает ток только одного направления, то модулированные колебания радиочастоты, поступающие в его цепь, будут им выпрямлены (рис. 45,б), или, говоря иначе, продетектированы.

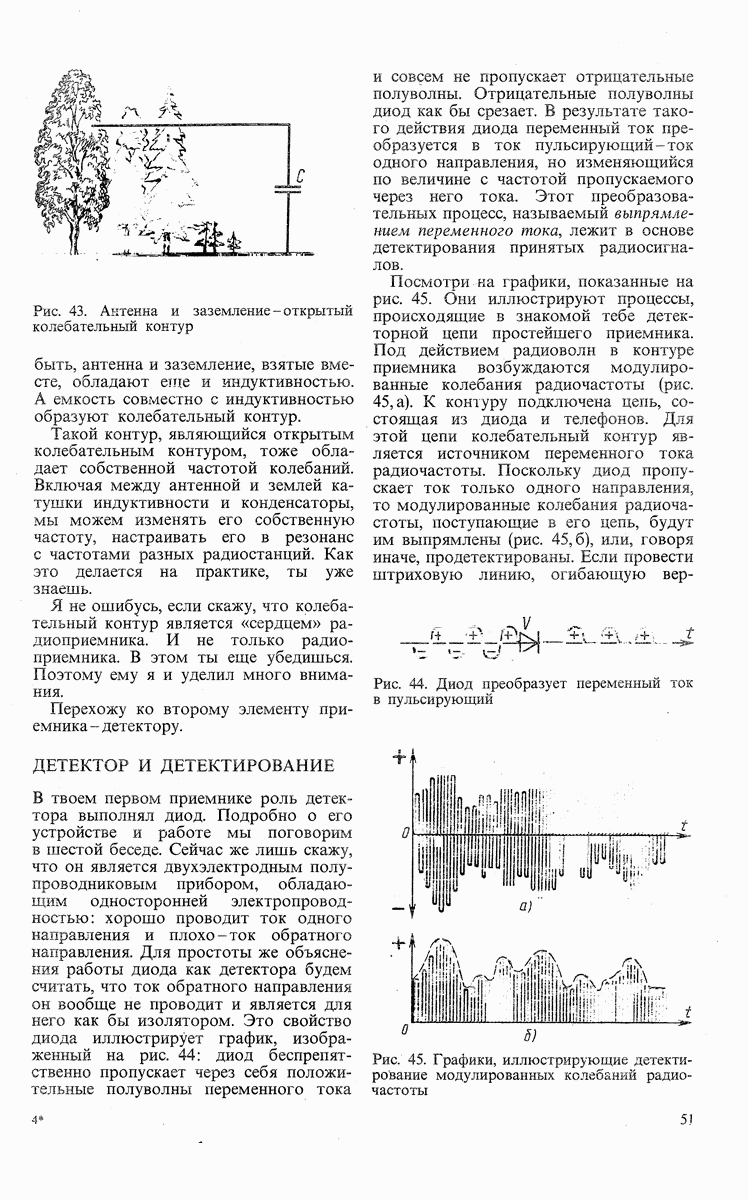

Рис. 44. Диод преобразует переменный ток в пульсирующий

Рис. 45. Графики, иллюстрирующие детектирование модулированных колебаний радиочастоты

Если провести штриховую линию, огибающую вершины выпрямленного тока, то получится «рисунок» тока звуковой частоты, которым модулирован ток, поступающий в антенну радиостанции во время передачи.

Ток, получившийся в результате детектирования состоит из импульсов радиочастоты, амплитуды которых изменяются со звуковой частотой. Его можно рассматривать как суммарный ток и разложить на две составляющие: высокочастотную и низкочастотную. Их называют соответственно высокочастотной и составляющей звуковой частоты пульсирующего тока. В простейшем приемнике составляющая звуковой частоты идет через телефоны и преобразуется ими в звук.
