КОНСТРУКЦИЯ ПРИЕМНИКА

В принципе детекторный приемник утратил былое практическое значение. Сегодня им уже никого не удивишь. Таково веление времени. Но для тебя, как и для всех начинающих любителей, он ценен как учебное пособие по основам радиотехники, на котором, кроме того, можно освоить и некоторые навыки радиомонтажных работ. Поэтому, полагают, тебе будет полезно довести приемник до простой законченной конструкции.

Возможная конструкция приемника первого варианта (по схеме рис. ЗЧ, а) показана на рис. 35. Диод V1, выполняющий функцию детектора, может быть любым из серий Д2, Д9. Емкость конденсатора С1, блокирующего телефоны В1, может быть от 2200 до 6800 пФ. Переключатель S1 самодельный ползункового типа (см. девятую беседу).

Приемник монтируй на фанерной панели размерами примерно 60 х 100 мм. Снизу по краям прибей бруски высотой по 10-15 мм, которые будут служить стойками. Сверху на панели будут переключатель, двухгнездная колодка для включения телефонов, зажимы антенны и заземления, под панелью - диод V1, блокировочный конденсатор С1 и контурная катушка L1. Отводы и выводы катушки соединены с контактами переключателя и зажимом антенны.

Закончив монтаж, проверь прочность всех соединений и их правильность по принципиальной схеме, включи телефоны, присоедини антенну и заземление и приступай к испытанию приемника. Может случиться, что наиболее длинноволновая радиостанция будет слышна слабо даже тогда, когда в контур включены все секции катушки. В таком случае между зажимами антенны и заземления придется включить дополнительный конденсатор емкостью 100-270 пФ. А если одновременно прослушиваются передачи двух радиостанций, то для улучшения селективности приемника в цепь антенны включи конденсатор емкостью 47-62 пФ.

В конструкции, показанной на рис. 36, ты должен узнать третий вариант опытного приемника - с настройкой ферритовым стержнем (по схеме на рис. ЗЧ, в). Только тогда контурная катушка находилась на столе и ты подключал ее выводами к детекторной приставке, здесь же она концами каркаса вклеена в отверстия стоек аналогичной приставки. Приемник настраивается только ферритовым стержнем. На стержне сделаны метки, соответствующие его положению в каркасе катушки при настройке на разные станции.

Если в вашей местности хорошо слышны передачи радиостанций в основном только ДВ диапазона, в приемнике используй опытную катушку. Если же, лучше слышны радиостанции СВ диапазона, тогда надо сделать другую катушку, рассчитанную на прием станций этого диапазона.

Конструкция катушки СВ диапазона такая же. Длина ее каркаса, также склеенного на ферритовом стержне, может быть 80-90 мм.

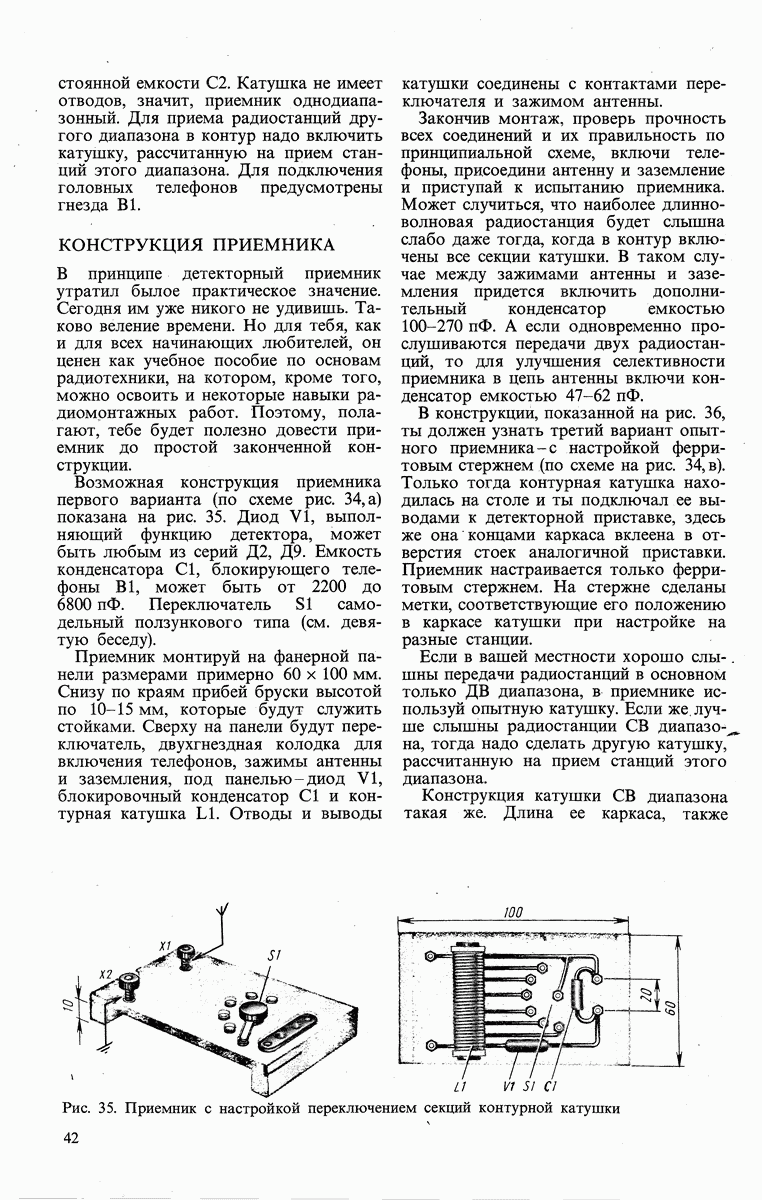

Рис. 35. Приемник с настройкой переключением секций контурной катушки

Рис. 36. Приемник с настройкой ферритовым стержнем

Катушка должна содержать 80-90 витков провода ПЭВ-1 или ПЭВ-2 диаметром 0,2-0,3 мм, но уложенных на каркас вразрядку (с небольшим расстоянием между витками) с таким расчетом, чтобы общая длина намотки составила 60-70 мм. При такой намотке можно точнее настраивать контур на волну радиостанции, особенно работающую в наиболее коротковолновом участке этого диапазона. В этом ты еще убедишься.

Диод V1, как и в предыдущем приемнике, серии Д9 или Д2 с любым буквенным индексом. Емкость конденсатора С1 может быть 47-62 пФ, конденсатора С3 - 2200-6800 пФ. Конденсатор С2 подбери опытным путем (на схеме отмечено звездочкой): его емкость (от 100 до 470 пФ) должна быть такой, чтобы наиболее длинноволновая радиостанция принималась при почти полностью введенном внутрь каркаса ферритового стержня. Как пользоваться таким приемником, ты уже знаешь.

Если в вашей местности хорошо слышны передачи всего лишь одной радиостанции, скажем, только местной, ты можешь сделать более простой детекторный приемник - с фиксированной настройкой, например, по схеме, показанной на рис. 37. Такой приемник не имеет ручек настройки. Его один раз настраивают на выбранную станцию, и он всегда готов для приема этой станции.

Рис. 37. Принципиальная схема детекторного приемника с фиксированной настройкой на одну радиостанцию

Настроить приемник на местную станцию можно ферритовым подстроенным сердечником катушки L1 (на схеме подстроечник символизирует короткая жирная черточка, пересекающаяся «молоточком») и подбором емкости конденсатора С1 от 100 до 300 пФ. Можно использовать уже имеющуюся у тебя катушку с ферритовым стержнем, который будет выполнять функцию подстроечного сердечника. Но, разумеется, можно намотать новую, более короткую катушку, а в качестве подстроечника использовать отрезок ферритового стержня по длине каркаса катушки. Сердечник укрепи на панели приемника неподвижно, а настраивать контур на волну радиостанции будешь перемещением катушки вдоль сердечника. Настроив таким способом контур, закрепи каркас катушки на сердечнике каплей клея.

Пользуясь таким приемником, помни, что в его контур входят емкость и индуктивность антенны. Поэтому при подключении к нему другой антенны контур придется снова подстраивать.
