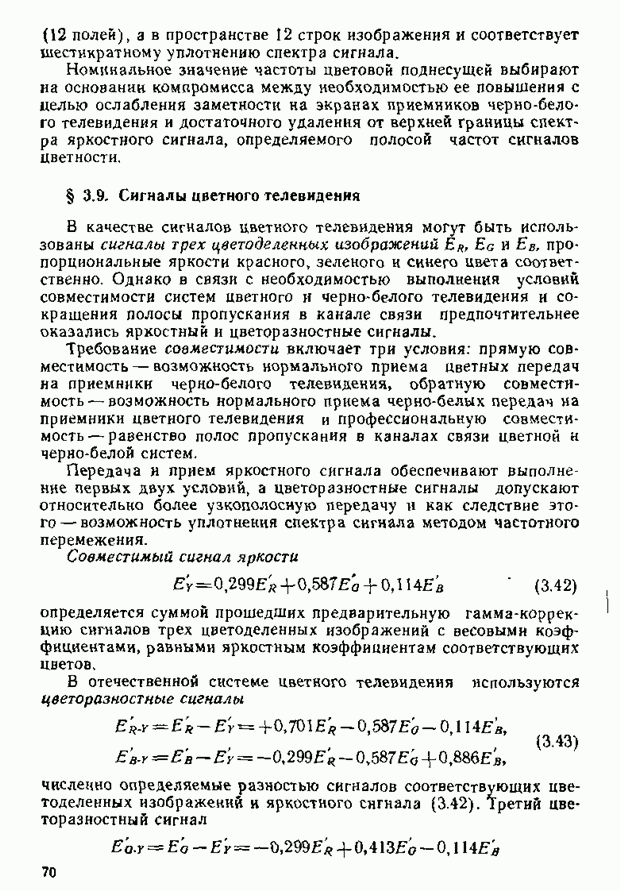

§ 3.9. Сигналы цветного телевидения

В качестве сигналов цветного телевидения могут быть использованы сигналы трех цветоделенных изображений пропорциональные яркости красного, зеленого и синего цвета соответственно. Однако в связи с необходимостью выполнения условий совместимости систем цветного и черно - белого телевидения и сокращения полосы пропускания в канале связи предпочтительнее оказались яркостный и цветоразностные сигналы.

Требование совместимости включает три условия: прямую совместимость — возможность нормального приема цветных передач на приемники черно - белого телевидения, обратную совместимость — возможность нормального приема черно - белых передач на приемники цветного телевидения и профессиональную совместимость — равенство полос пропускания в каналах связи цветной и черно - белой систем.

Передача и прием яркостного сигнала обеспечивают выполнение первых двух условий, а цветоразностные сигналы допускают относительно более узкополосную передачу и как следствие этого — возможность уплотнения спектра сигнала методом частотного перемежения.

Совместимый сигнал яркости

определяется суммой прошедших предварительную гамма - коррекцию сигналов трех цветоделенных изображений с весовыми коэффициентами, равными яркостным коэффициентам соответствующих цветов.

В отечественной системе цветного телевидения используются цветоразностные сигналы

численно определяемые разностью сигналов соответствующих цветоделенных изображений и яркостного сигнала (3.42). Третий цветоразностный сигнал

по каналу связи не передается. Он восстанавливается на приемной стороне благодаря условию

при выполнении которого сумма иветоразностных сигналов, взятых с весовыми коэффициентами, равными яркостиым коэффициентам соответствующих цветов, равна нулю, и, следовательно, цветоразностные сигналы не меняют яркости изображения.

В этом случае сигнал

определяется матрицированием из принятых по каналу связи сигналов (3.43).

Цветоразностные сигналы обладают рядом особенностей.

При равносигнальной передаче белого цвета цветоразностные сигналы в белом

Максимальные значения цветоразностных сигналов

меньше максимальных значений

сигналов цветоделенных изображений.

Средний размах цветоразностных сигналов существенно меньше максимального, поскольку насыщенные цвета в природе встречаются относительно редко.

В связи с особенностями цветового зрения человека сигналы изменения цветности (в том числе и цветоразностные) могут быть переданы по более узкополосным каналам по сравнению с сигналами изменения яркости цветоделенных изображений. Цветоразностные сигналы (3 43) допускают примерно равное сокращение спектра.

Цветоразностные сигналы (3.43) удобны для использования в приемнике, поскольку сигналы цветоделенных изображений

формируются суммированием цветоразностных сигналов с яркостным сигналом. Такое матрицирование может выполняться непосредственно на электродах цветного кинескопа.

Цветоразностные сигналы, используемые в американской системе цветного телевидения:

также равны нулю в белом. Их средний размах меньше среднего размаха цветоразностных сигналов европейских систем, поскольку максимальные значения сигналов

здесь меньше. Однако сигналы (3.46) разнополосны. В связи с особенностями цветового зрения для передачи первого сигнала требуется более широкая полоса, чем для передачи второго сигнала. Сигналы не могут быть непосредственно просуммированы с яркостным сигналом и требуют предварительного пересчета в сигналы

Все цветоразностные сигналы не являются сигналами цветности в колориметрическом смысле, поскольку они изменяются пропорционально изменениям яркостного сигнала. Независимыми от яркости оказываются сигналы, равные частному от деления цветоразностных сигналов на яркостный сигнал.
